Mess-Systemleitungen

Measuring system cables
chainflex® Mess-Systemleitungen, oder auch Resolverleitungen, Feedbackleitungen, Geberleitungen, Encoderleitungen für Energieketten sind Leitungen für mittlere bis hohe Beanspruchung. Die Mess-Systemleitungen verfügen über verschiedene Zulassungen und stehen für Systeme fast aller namhafter Hersteller wie B&R, Baumüller, Heidenhain, Lenze oder Siemens zur Verfügung. Sie sind je nach Type flammwidrig, kühlmittel- und ölbeständig, kälteflexibel oder todierbar. Im igus® Labor mit Millionen von Zyklen in e-ketten® getestet, sorgen sie für garantierte Ausfallsicherheit.
  • Biegeradien bis 10xd
  • Mantelwerkstoffe: PVC, iguPUR, PUR oder TPE

Produkte

Filter

Kernanforderungen
Elektrische Werte
Anforderungen
Leitungsaufbau
Antriebstechnik-System

Anzahl Produkte: 7

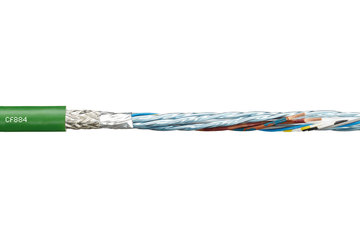

chainflex® Mess-Systemleitung CF884
chainflex® Mess-Systemleitung CF884
chainflex® Mess-Systemleitung CF884

ab 1,39 USD / ft

7 von 7 Artikeln in 24 - 48 Std. versandfertig
chainflex® Mess-Systemleitung CF884
  • Beanspruchung: Für flexible Beanspruchung
  • Außenmantel: PVC
  • Ölbeständigkeit: Keine Ölbeständigkeit
  • Silikonfrei
  • Flammwidrig
  • Gesamtschirm
  • chainflex® class: 3.1.1.1

Für flexible Beanspruchung, PVC-Außenmantel, geschirmt, flammwidrig

Flammwidrig<br>Gemäß IEC 60332-1-2, CEI 20-35, VW-1, FT-1 Silikonfrei<br>Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) UL/CSA<br>Style 1589 und 2560, 30 V, 60 °C NFPA<br>In Anlehnung an NFPA 79-2012 Kapitel 12.9 EAC<br>Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559 CTP<br>Zertifiziert nach Nr. C-DE.PB49.B.00449 Bleifrei<br>In Anlehnung an 2011/65/EU (RoHS-II) CE<br>In Anlehnung an 2014/35/EU

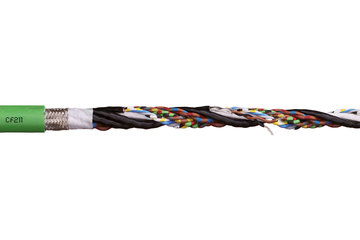

chainflex® Mess-Systemleitung CF211
chainflex® Mess-Systemleitung CF211
chainflex® Mess-Systemleitung CF211

ab 1,54 USD / ft

23 von 24 Artikeln in 24 - 48 Std. versandfertig
chainflex® Mess-Systemleitung CF211
  • Beanspruchung: Für mittlere Beanspruchung
  • Außenmantel: PVC
  • Ölbeständigkeit: Ölbeständig (in Anlehnung an DIN EN 50363-4-1)
  • Silikonfrei
  • Flammwidrig
  • chainflex® class: 4.2.2.1

Für mittlere Beanspruchung, PVC-Außenmantel, geschirmt, ölbeständig, flammwidrig

Flammwidrig<br>Gemäß IEC 60332-1-2, CEI 20-35, VW-1, FT-1 Silikonfrei<br>Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) UL/CSA<br>Style 1589 und 2502, 30 V, 80 °C NFPA<br>In Anlehnung an NFPA 79-2012 Kapitel 12.9 EAC<br>Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559 CTP<br>Zertifiziert nach Nr. C-DE.PB49.B.00416 Bleifrei<br>In Anlehnung an 2011/65/EU (RoHS-II) CEI<br>In Anlehnung an CEI 20-35 Reinraum<br>Gemäss ISO Klasse 2. Aussenmantelwerkstoff entspricht der CF5.10.07, geprüft durch IPA nach Norm 14644-1 CE<br>In Anlehnung an 2014/35/EU

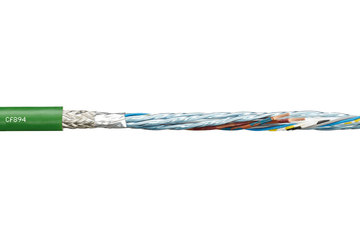

chainflex® Mess-Systemleitung CF894
chainflex® Mess-Systemleitung CF894
chainflex® Mess-Systemleitung CF894

ab 1,74 USD / ft

6 von 6 Artikeln in 24 - 48 Std. versandfertig
chainflex® Mess-Systemleitung CF894
  • Beanspruchung: Für flexible Beanspruchung
  • Außenmantel: iguPUR
  • Ölbeständigkeit: Ölbeständig (in Anlehnung an DIN EN 50363-10-2)
  • Silikonfrei
  • Flammwidrig
  • chainflex® class: 3.1.3.1

Für flexible Beanspruchung, iguPUR-Außenmantel, ölbeständig, geschirmt, flammwidrig

UV-Beständigkeit<br>Mittel Flammwidrig<br>Gemäß IEC 60332-1-2, CEI 20-35, VW-1, FT-1 Silikonfrei<br>Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) UL/CSA<br>Style 1589 und 20236, 30 V, 80 °C NFPA<br>In Anlehnung an NFPA 79-2012 Kapitel 12.9 EAC<br>Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559 CTP<br>Zertifiziert nach Nr. C-DE.PB49.B.00449 Bleifrei<br>In Anlehnung an 2011/65/EU (RoHS-II) CE<br>In Anlehnung an 2014/35/EU
chainflex® Mess-Systemleitung CF111.D
chainflex® Mess-Systemleitung CF111.D
chainflex® Mess-Systemleitung CF111.D

ab 2,46 USD / ft

20 von 20 Artikeln in 24 - 48 Std. versandfertig
chainflex® Mess-Systemleitung CF111.D
  • Beanspruchung: Für mittlere Beanspruchung
  • Außenmantel: PUR
  • Ölbeständigkeit: Ölbeständig (in Anlehnung an DIN EN 50363-10-2)
  • Halogenfrei
  • Silikonfrei
  • Flammwidrig
  • Offshore
  • Kühlmittelbeständig
  • Hydrolyse- und mikrobenbeständig
  • Gesamtschirm
  • Kerbzäh
  • PVC-frei
  • chainflex® class: 4.2.3.1

Für mittlere Beanspruchung, PUR-Außenmantel, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, hydrolyse- und mikrobenbeständig, PVC- und halogenfrei

UV-Beständigkeit<br>Mittel Offshore<br>MUD-beständig in Anlehnung an NEK 606 - Stand 2009 Flammwidrig<br>Gemäß IEC 60332-1-2, CEI 20-35, VW-1, FT-1 Silikonfrei<br>Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) Halogenfrei<br>In Anlehnung an EN 60754 UL/CSA<br>Style 1589 und 20236, 30 V, 80 °C NFPA<br>In Anlehnung an NFPA 79-2012 Kapitel 12.9 DNV-GL<br>Zertifiziert nach DNV-GL Baumusterprüfung - Zertifikat Nr.: 61 935-14 HH EAC<br>Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559 CTP<br>Zertifiziert nach Nr. C-DE.PB49.B.00416 Bleifrei<br>In Anlehnung an 2011/65/EU (RoHS-II) CEI<br>In Anlehnung an CEI 20-35 Reinraum<br>Gemäß ISO Klasse 1. Außenmantelwerkstoff entspricht der CF27.07.05.02.01.D, geprüft durch IPA nach Norm 14644-1 DESINA<br>Gemäß VDW, DESINA-Standardisierung CE<br>In Anlehnung an 2014/35/EU
chainflex® Mess-Systemleitung CF113.D
chainflex® Mess-Systemleitung CF113.D
chainflex® Mess-Systemleitung CF113.D

ab 2,54 USD / ft

33 von 33 Artikeln in 24 - 48 Std. versandfertig
chainflex® Mess-Systemleitung CF113.D
  • Beanspruchung: Für sehr hohe Beanspruchung
  • Außenmantel: PUR
  • Ölbeständigkeit: Ölbeständig (in Anlehnung an DIN EN 50363-10-2)
  • Halogenfrei
  • Silikonfrei
  • Flammwidrig
  • Offshore
  • Kühlmittelbeständig
  • Hydrolyse- und mikrobenbeständig
  • Gesamtschirm
  • Kerbzäh
  • PVC-frei
  • CFRIP®
  • chainflex® class: 6.5.3.1

Für sehr hohe Beanspruchung, PUR-Außenmantel, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, hydrolyse- und mikrobenbeständig, PVC- und halogenfrei

UV-Beständigkeit<br>Mittel Offshore<br>MUD-beständig in Anlehnung an NEK 606 - Stand 2009 Flammwidrig<br>Gemäß IEC 60332-1-2, CEI 20-35, VW-1, FT-1 Silikonfrei<br>Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) Halogenfrei<br>In Anlehnung an EN 60754 UL/CSA<br>Style 1589 und 20236, 30 V, 80 °C NFPA<br>In Anlehnung an NFPA 79-2012 Kapitel 12.9 DNV-GL<br>Zertifiziert nach DNV-GL Baumusterprüfung - Zertifikat Nr.: 61 935-14 HH EAC<br>Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559 CTP<br>Zertifiziert nach Nr. C-DE.PB49.B.00416 Bleifrei<br>In Anlehnung an 2011/65/EU (RoHS-II) CEI<br>In Anlehnung an CEI 20-35 Reinraum<br>Gemäß ISO Klasse 1. Außenmantelwerkstoff entspricht der CF27.07.05.02.01.D, geprüft durch IPA nach Norm 14644-1 DESINA<br>Gemäß VDW, DESINA-Standardisierung CE<br>In Anlehnung an 2014/35/EU

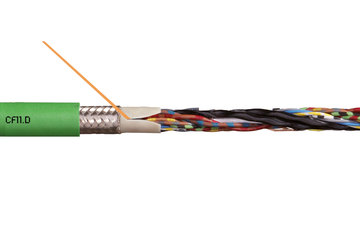

chainflex® Mess-Systemleitung CF11.D
chainflex® Mess-Systemleitung CF11.D
chainflex® Mess-Systemleitung CF11.D

ab 2,73 USD / ft

31 von 31 Artikeln in 24 - 48 Std. versandfertig
chainflex® Mess-Systemleitung CF11.D
  • Beanspruchung: Für sehr hohe Beanspruchung
  • Außenmantel: TPE
  • Ölbeständigkeit: Ölbeständig (in Anlehnung an DIN EN 60811-404), bioölbeständig (in Anlehnung VDMA 24568 mit Plantocut 8 S-MB von DEA getestet)
  • Halogenfrei
  • Silikonfrei
  • Hydrolyse- und mikrobenbeständig
  • PVC-frei
  • CFRIP®
  • chainflex® class: 6.6.4.1

Für sehr hohe Beanspruchung, TPE-Außenmantel, geschirmt, öl- und bioölbeständig, PVC- und halogenfrei, hydrolyse- und mikrobenbeständig

UV-Beständigkeit<br>Mittel Silikonfrei<br>Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) Halogenfrei<br>In Anlehnung an EN 60754 EAC<br>Zertifiziert nach Nr. TC RU C-DE.ME77.B.01559 Bleifrei<br>In Anlehnung an 2011/65/EU (RoHS-II) Reinraum<br>Gemäß ISO Klasse 1. Außenmantelwerkstoff entspricht der CF9.15.07, geprüft durch IPA nach Norm 14644-1 DESINA<br>Gemäß VDW, DESINA-Standardisierung CE<br>In Anlehnung an 2014/35/EU
chainflex® Mess-Systemleitung CFROBOT4
chainflex® Mess-Systemleitung CFROBOT4
chainflex® Mess-Systemleitung CFROBOT4

ab 7,63 USD / ft

5 von 6 Artikeln in 24 - 48 Std. versandfertig
chainflex® Mess-Systemleitung CFROBOT4
  • Beanspruchung: Für tordierbare Beanspruchung
  • Außenmantel: PUR
  • Ölbeständigkeit: Ölbeständig (in Anlehnung an DIN EN 50363-10-2)
  • Halogenfrei
  • Silikonfrei
  • Flammwidrig
  • Kühlmittelbeständig
  • Hydrolyse- und mikrobenbeständig
  • Gesamtschirm
  • Kerbzäh
  • PVC-frei
  • chainflex® class: 6.1.3.3

Für tordierbare Beanspruchung, PUR-Außenmantel, geschirmt, öl- und kühlmittelbeständig, kerbzäh, flammwidrig, hydrolyse- und mikrobenbeständig, PVC- und halogenfrei

UV-Beständigkeit<br>Hoch Flammwidrig<br>Gemäß IEC 60332-1-2, CEI 20-35, VW-1, FT-1 Silikonfrei<br>Frei von lackbenetzungsstörenden Substanzen (in Anlehnung an PV 3.10.7 – Stand 1992) Halogenfrei<br>In Anlehnung an EN 60754 UL/CSA<br>Style 1589 und 20236, 30 V, 80 °C NFPA<br>In Anlehnung an NFPA 79-2012 Kapitel 12.9 EAC<br>Zertifiziert nach Nr. TC RU C-DE.ME77.B.01218 CTP<br>Zertifiziert nach Nr. C-DE.PB49.B.00416 Bleifrei<br>In Anlehnung an 2011/65/EU (RoHS-II) CEI<br>In Anlehnung an CEI 20-35 Reinraum<br>Gemäß ISO Klasse 1. Außenmantelwerkstoff entspricht der CF27.07.05.02.01.D, geprüft durch IPA nach Norm 14644-1 CE<br>In Anlehnung an 2014/35/EU

Mess-Systemleitung|

chainflex® Mess-Systemleitung ist ein Überbegriff und fasst viele komplexe Aufgabenbereiche zusammen. Die chainflex® Mess-Systemleitungen werden in Resolverleitungen, Feedbackleitungen, Geberleitungen sowie Encoderleitungen aufgeteilt. Hier finden Sie die unkonfektionierte Mess-Systemleitung von igus® aus der chainflex® Serie. Die Mess-Systemleitungen werden im igus® Testlabor auf ihre Widerstandsfähigkeit mit vielen Millionen Zyklen getestet. Zur Wahl stehen PVC-, PUR- und TPE-Mess-Systemleitungen. Die chainflex® Leitung ist für viele Systeme verfügbar, unter anderem für:
B&R        |    Baumüller    |    Beckhoff
Berger Lahr    |    Control Techniques    |    Danaher Motion
ELAU    |    Fagor    |    Fanuc
Heidenhein    |    Lenze    |    NUM
Rexroth    |    SEW    |    Siemens    |    Stöber
Sowie viele weitere…
Die chainflex® Mess-Systemleitung verfügt über verschiedene Zulassungen und Zertifikate, zum Beispiel UL/CSA, CTP, EAC oder CE und weitere. Wie gewohnt sind unsere chainflex® Leitungen UV-beständig, flammwidrig oder ölbeständig und damit in einem großen Anwendungsumfeld nutzbar. Wählen Sie den für Sie relevanten Mindestbiegeradius. Die Mess-Systemleitungen können bei hohen Geschwindigkeiten und Beschleunigungen eingesetzt werden. Jede unserer Leitungen entspricht den Vorgaben der Antriebshersteller. Konfektionierte chainflex® Leitungen finden Sie hier.
Haben Sie Fragen zu unserer chainflex® Mess-Systemleitung?
Unsere chainflex® Leitungsexperten sind für Sie da, nutzen Sie bequem unseren Chat oder rufen Sie einfach an. Außerhalb der Geschäftszeiten können Sie uns eine Nachricht hinterlassen oder eine E-Mail schicken. Weitere alternative Bezeichnungen von Mess-Systemleitungen sind hier aufgeführt:
Mess-Systemleitungen
Resolverleitungen
Feedbackleitungen
Geberleitungen
Encoderleitungen
PVC Mess-Systemleitungen
PUR Mess-Systemleitungen
TPE Mess-Systemleitungen
