Verschleißfeste Kunststoffzahnräder

Ab Stückzahl 1 bis hin zur Serienfertigung von mehreren Millionen


Kegelzahnräder

Übersetzung: 1:1 - 1:5
Modul: 1 - 3,5

Stirnzahnräder

Zähnezahl: 12 - 150
Modul: 0,5 - 3

Zahnstangen

Modul: 0,5 - 3
Länge: 250mm


Sonderteile

Sonderteile

Ich finde meine gewünschte Abmessung nicht im Shop oder benötige individuelle Zahnräder für meine Anwendung.

Sonderteil anfragen
FAQ

CAD Daten Download

Ich möchte mir die CAD Daten der Zahnräder/Zahnstangen in der CAD Datenbank ansehen oder direkt kostenlos herunterladen.

Zur CAD Datenbank
Musterbox

Kostenlose Musterbox

Ich möchte die kostenlose Musterbox bestellen, um die verschleißfesten Kunststoffzahnräder Materialien auszuprobieren.

Jetzt bestellen

Aufzeichnung vom Online-Seminar

Verschleißfest auf vier Rädern - iglidur® Kunststoffzahnräder in Automotive-Anwendungen

In diesem Online-Seminar erfahren Sie mehr über:

  • igus als Automotive Supplier
  • Ihre Vorteile durch den Einsatz der iglidur® Kunststoffzahnräder
  • unsere Fertigungsmöglichkeiten - Vom Prototypen bis zur Serie
  • Anwendungsbeispiele aus der Praxis

Jetzt ansehen

Fragen Sie unseren Experten!


Unser Experte Steffen Schack klärt mit Ihnen alle Fragen rund um unsere Kunststoffzahnräder. Einfach Wunschtermin vereinbaren oder Frage direkt über unser Formular stellen. Wir freuen uns auf Sie!


  • Support online anfragen
  • Auf Wunsch Termin vereinbaren
  • Experten Support nach Wunsch telefonisch oder über Video-Chat-Funktion ebenfalls möglich

Schack

Die Zahnräder aus iglidur® Hochleistungspolymeren ermöglichen einen schmierfreien und wartungsfreien Einsatz.
Durch ihre spezielle Werkstoff-Zusammensetzung aus Basispolymeren, Fasern und Füllstoffen sowie Festschmierstoffen weisen sie eine sehr hohe Verschleißfestigkeit auf. Der Einsatz von unseren Zahnrädern hat sich schon erfolgreich in verschiedenen Anwendungen bewährt.
Die iglidur® Werkstoffe werden in unserem eigenen Testlabor auf Herz und Nieren getestet.
Entsprechend den in Ihrer Anwendung vorherrschenden Parametern beraten wir Sie kostenlos und unverbindlich hinsichtlich des richtigen Werkstoffs und der Fertigungs- und Werkzeugtechnik, um individuelle Zahnräder (Verzahnungsbauteil) prozesssicher in Form zu bringen.
Bei igus können Sie ohne Mindestbestellwert, ab Stückzahl 1 bestellen.


Zahnradversuch: Zyklen bis zum Zahnbruch




Digramm X-Achse: Werkstoffe Y-Achse: Zyklen Im Test wurden Zahnräder aus den Werkstoffen xirodur B180 und POM geprüft. Mittlere Zyklenzahl bei 200 U/min und 2 Nm bis Zahnfussbruch.

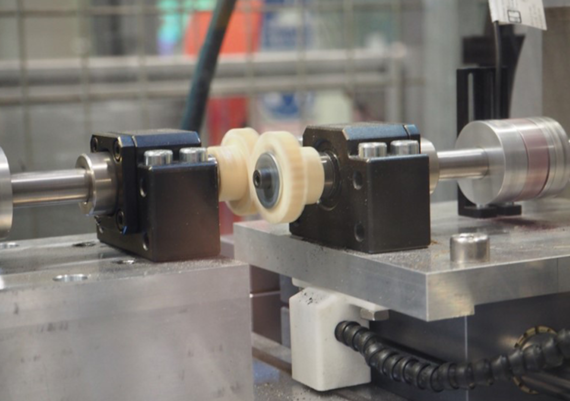

Teststand Alle Zahnräder aus iglidur® Hochleistungspolymeren werden auf den Prüfständen im igus Labor auf Herz und Nieren getestet

Unsere Fertigungsverfahren

Ab Stückzahl 1 bis Serienbedarfe von bis zu mehreren Millionen

Spritzguss Zahnräder

Spritzguss

  • Aus unserer größtmöglichen iglidur® Materialvielfalt
  • Standardabmessungen verfügbar
  • Verschiedene Welle-Nabe-Verbindungen verfügbar
  • Individuelle Serienfertigung von Sonderteilen
  • Wirtschaftliche Serienfertigung

Jetzt mehr erfahren

3D-Druck Zahnräder

3D Druck

  • Ab 1-3 Tagen Lieferzeit
  • Ab Stückzahl 1
  • CAD-Konfigurator für Zahnräder und Zahnstangen online
  • Für Prototypen



Jetzt mehr erfahren

Mechanisch gefertigte Zahnräder

Mechanische Fertigung

  • Aus den iglidur® Halbzeugen
  • Wirtschaftlich bei kleinen bis mittleren Stückzahlen
  • Für großvolumige Zahnräder




Jetzt mehr erfahren

Zahnräder Neuheiten 2022


Technik rauf, Kosten runter: Mindestens eines davon wollen wir immer erfüllen. Das ist unser Job seit vielen Jahren.
Erleben Sie die iglidur® Zahnräder Innovationen 2022.



Zu den Neuheiten

Sie benötigen individuelle Zahnräder?


Wir fertigen für Sie die passenden Zahnräder. Sei es z.B. mit einer Schrägverzahnung, aus einem anderen Werkstoff oder mit speziellen Abmessungen.
Gerne stehen wir Ihnen beratend zur Seite und kümmern uns um Ihre Sonderlösung.



Jetzt individuelle Zahnräder anfragen
Individuelles Zahnrad

Anwendungsbeispiele mit Kunststoffzahnrädern





Schmierfrei

Nachhaltigkeit unserer Zahnräder

Für unsere Kunststoffzahnräder benötigen Sie keinen einzigen Tropfen Schmieröl. Dadurch profitieren nicht nur unsere Anwender, sondern auch die Umwelt. Zusätzlich erzeugen unsere tribologisch optimierten Werkstoffe weniger Abrieb, wodurch weniger Energie benötigt wird.

Nachhaltigkeit

Darum haben wir Zahnräder entwickelt:

iglidur® Zahnräder haben sich schon erfolgreich in verschiedenen Getrieben bewährt und sind im igus Testlabor zusätzlich unter realen Einsatzbedingungen geprüft worden. So werden hier beispielsweise Drehmomentschwankungen, Wirkungsgrad und Umkehrspiel der Getriebe mit den Kunststoffzahnrädern elektrisch gemessen und ausgewertet. Die gesammelten Erfahrungswerte erlauben eine kontinuierliche Optimierung unserer Zahnräder und den Einsatz in verschleißintensiver Daueranwendung.

iglidur® Zahnräder zeichnen sich im Einsatz durch ihre besondere Verschleißfestigkeit aus. Durch ihre spezielle Werkstoff-Zusammensetzung aus Basispolymeren, Fasern und Füllstoffen sowie Festschmierstoffen weisen sie sehr geringe Verschleißeigenschaften auf und benötigen zudem keine zusätzlichen Schmiermittel. Somit verlängern sich Wartungsintervalle und teure Ausfallminuten werden reduziert.

Testlabor

Ihre Fragen und unsere Antworten (FAQ)


Was ist ein Zahnrad?
Das Zahnrad ist ein rundes Bauteil, welches am Umfang mit gleichmäßig verteilten Zähnen versehen ist. Es dient der Kraftübertragung zwischen zwei rotierenden Zahnrädern oder zwischen einem Zahnrad und einer Zahnstange. Je nach Anwendungsfall kommen weitere Bauformen zum Einsatz. 

Welche Arten von Zahnrädern gibt es?
Die häufigsten Arten von Zahnrädern/Verzahnungsbauteilen sind:

Oft werden unterschiedliche Zahnrad- und Verzahnungsarten miteinander kombiniert, um bestimmte Bewegungsabläufe zu realisieren.

Wann passen Zahnräder zusammen?
Damit sich Zahnräder problemlos bewegen, ist es wichtig, dass die Zähne ineinandergreifen können. Dafür müssen die Zähne der Zahnräder die gleiche Größe und somit denselben Modul besitzen. Dies gilt für alle Verzahnungsbauteile z.B. auch für Zahnstangen, Kegelzahnräder o.ä.

Was versteht man unter dem Modul eines Zahnrades?
Der Modul gibt die Größe eines Zahnrades an. Berechnet wird der Modul, indem man den Teilkreisdurchmesser durch die Zähnezahl teilt (m= d/z).
Zu beachten ist, dass nur Zahnräder mit demselben Modul kombiniert werden können.

Wie lange hält ein Zahnrad?
Die Lebensdauer eines Zahnrades hängt von verschiedenen Faktoren ab. Zum einen welche Eigenschaften (z.B. Modul oder Zähnezahl) das Zahnrad aufweist und wie das Zahnrad angewendet wird (z.B. Anwendungstemperatur, Drehmoment oder Drehzahl). Wenn Sie vorab wissen möchte, wie lange ein Zahnrad in Ihrer Anwendung hält, können Sie gerne unser Formular für eine kostenlose Lebensdauerberechnung ausfüllen.
Jetzt ausprobieren

Wie werden die Zahnräder aus den iglidur® Hochleistungspolymeren hergestellt?  
Bei igus werden Zahnräder mit Hilfe von drei Herstellungsverfahren gefertigt:
  • Spritzguss mit iglidur® Granulaten
  • Mechanische Bearbeitung aus iglidur® Halbzeugen
  • 3D-Druck mit iglidur® SLS oder FDM- Materialien
Je nach Anfrage beraten wir Sie kostenlos und unverbindlich hinsichtlich der Fertigung, um gemeinsam mit Ihnen die wirtschaftlich beste Lösung zu finden.   

Wie werden die iglidur® Zahnräder getestet? 
In unserem Testlabor verfügen wir über Prüfstände, um unsere Zahnräder aus den verschiedensten iglidur® Werkstoffen in verschiedenen Szenarien zu testen. Gerne liefern wir Ihnen auch Muster für ihre  anwendungsbezogenen Tests.  

Welche Mindestbestellmenge gibt es? 
Bei unseren Zahnrädern gibt es keine Mindestbestellmenge. Sie können ab Stückzahl 1 anfragen und bestellen.

Dürfen die iglidur® Zahnräder geschmiert werden?
Das externe Schmieren der Zahnräder ist nicht erforderlich. Alle von uns verwendeten Werkstoffe sind bereits tribologisch optimiert und für einen Trockenlauf ausgelegt. Sollte dennoch gerne geschmiert werden, ist dies in Verbindung mit einem silikonfreien Schmierstoff möglich.

Ich benötige eine Sonderbauform, ist dies möglich?  
Ja, die Fertigung von Sondergeometrien ist möglich und für alle Stückzahlszenarien realisierbar aufgrund unserer vielfältigen Fertigungsverfahren. Sehr gerne beraten wir Sie individuell für Ihre Sondergeometrie und den passenden Werkstoff. Hier können Sie Ihr individuelles Zahnrad anfragen. 

Welche Vorteile bieten die iglidur® Zahnräder?
Die iglidur® Zahnräder benötigen keine externe Schmierung und sind somit wartungsfrei. Zusätzlich profitieren Sie bei unseren Zahnrädern von einer hohen Lebensdauer durch verschleißfeste Materialien, welche wir durch die Rezepturen der iglidur® Materialien erreichen. Im Vergleich zu metallischen Zahnrädern sind Kunststoff Zahnräder geräuscharm und bieten optimale Notlaufeigenschaften. Durch die tribologische Optimierung der Werkstoffe wird zusätzlich ein niedriger Reibungskoeffizient erreicht.

Wann muss ein Zahnrad ausgetauscht werden? 
Sobald durch den Verschleiß am Zahnrad keine Kraftübertragung mehr möglich ist, müssen Sie getauscht werden. Durch geometrische Anpassungen wie z.B. Modul, Zähnezahl oder durch die Wahl des richtigen Materials kann die Lebensdauer der Zahnräder erhöht werden.  

Welche Anwendungsbereiche gibt es?
Die iglidur® Zahnräder werden in allen Branchen angewendet. Je nach Anwendungsbereich bieten wir spezielle Werkstoffe an, die z.B. über eine FDA Konformität oder gewisse Brandnormen (wie z.B. dem Automobilbereich) o.ä. verfügen.


Über 250.000 Kunden weltweit setzen auf iglidur® Werkstoffe
AGCO | B. Braun Melsungen | Crankbrothers | DMG MoriFAUN Viatech | HillromKohlerKRONESLemken | MultipondNowy Styl | Ottobock | SensataTecnoSun SolarThalerV-ZugWSS Wilh. Schlechtendahl & SöhneZunhammer | u.v.m.



Erfolgsstory

samo Maschinenbau GmbH


"Wir haben nach einem Werkstoff gesucht, der schmiermittelfrei, robust und kostengünstig ist, daher entscheiden wir uns für die iglidur® Gleitlager von igus“

Zur Erfolgsstory
Overview

...und viele weitere Erfolgsgeschichten


Entdecken Sie weitere Erfolgsgeschichten aus über 60 verschiedenen Branchen rund um die Welt.

Weitere Erfolgsgeschichten unserer Kunden entdecken

Kunststoff Zahnrad statt Metall Zahnrad

Jetzt Technik verbessern und Kosten senken

Zahnräder aus Kunststoff sind kostengünstig, benötigen keine externen Schmiermittel und sind wartungsfrei.
Im Gegensatz zu Zahnrädern aus Metall enthalten unsere Kunststoffzahnräder Festschmierstoffe, mit denen Reibungen reduziert werden.
Außerdem sorgen bestimmte Füllstoffe für eine zusätzliche
Verbesserung der mechanischen Eigenschaften.

Vorteile Im Überblick

  • Schmiermittelfrei
  • Wartungsfrei
  • Geringes Gewicht
  • Geräuschreduzierend
  • Korrosionsfrei

Metall vs. Kunststoff Zahnrad

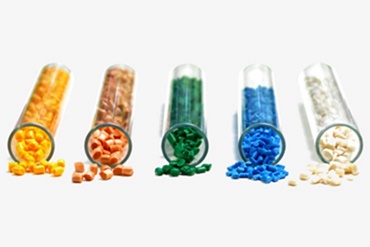

Weitere Informationen zu unseren Werkstoffen

Werkstoffauswahl

Werkstoffe mit besonderen Eigenschaften

Erfahren Sie alles über unsere tribologisch-optimierten Werkstoffe und deren Eigenschaften.



Testlabor

Größtes Testlabor der Branche

Wir testen, damit Sie keine Experimente machen müssen. Erfahren Sie, wie im größten Testlabor der Branche unsere iglidur® Kunststoff-Gleitlager geprüft werden. Auch individuelle Kunden-Tests führen wir hier durch.

iglidur

Was ist iglidur®?

Woraus bestehen iglidur® Werkstoffe? Was steckt hinter dem Selbstschmier-Effekt? Erfahren Sie mehr über die Funktionsweise von iglidur®.
