Führungsrinnen - Für lange Verfahrwege

Führungsrinnen werden bei langen Verfahrwegen, je nach Kettentyp ab 5–12 m, eingesetzt. Sie unterstützen den ruhigen reibungsarmen Lauf der igus® e-ketten® und E-Rohre. Befindet sich der Einspeisungspunkt in der Mitte des Verfahrweges, gleiten die e-ketten® auf einer Hälfte des Verfahrwegs auf sich selbst. Für die andere Hälfte empfehlen wir in der Rinne montierte Gleitschienen, auf denen die e-ketten® gleiten. igus® Führungsrinnen verfügen über Gleitschienen aus hochabriebfestem Kunststoff (Ausnahme RS - Gleitpartner Stahl).

Super-Alu-Rinne

Basic-Ausführung für allgemeinen Maschinenbau. Heavy Duty-Ausführung für Anlagenbau.

Werkstoff der Seitenteile: Aluminium
"Super-Aluminium"-Führungsrinnen - Der igus® Standard bei Führungsrinnen

Baukastensystem in 2 Versionen - Basic und Heavy Duty

Sehr leichte und universelle Montage

Gleitleisten zum Schutz vor Abrieb bei hohen Geschwindigkeiten

Korrosionsfestes, seewasserbeständiges Aluminiumprofil

Flexible Montage - Befestigung auf Unterkonstruktion unabhängig von Profillängen und Stoßstellen

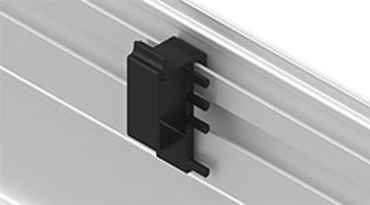

Verbindungselement - Kunststoff mit Schnappverschluss

Kunststoff-Gleitschiene aus hochmolekularem PE

Klemmschuh kann - innen oder außen - direkt auf dem Untergrund oder auf C-Profil montiert werden

Leitfähigkeit nach DIN EN 61537: Standard

Gleitleisten und einlegbares Gummiprofil zur Minimierung von Ablaufgeräuschen

Montagewinkel für sicheren Halt auch im rauen Betrieb

Festpunktmodul ermöglicht schnelles und einfaches Befestigen des e-ketten®-Festpunktes an der Super-Alu-Rinne ohne Bohren

super-alu

970.30.SL / 970.31.SL

Außenhöhe Rinnenseitenteil: 77 mm
Für igus® e-ketten® Serien:
E2: 10, B15
Zipper: 15, R15

Führungsrinnen PDF-Datei

970.30.SL / 970.32.SL

Außenhöhe Rinnenseitenteil: 77 mm
Für igus® e-ketten® Serien:
E2: 1500, 1400, 1450, 1480
E4: E4.21

Führungsrinnen PDF-Datei

971.30.SL / 971.31.SL

Außenhöhe Rinnenseitenteil: 87 mm
Für igus® e-ketten® Serien:
E2/000: 2400, 2450, 2480, 2500/255
E2 Rohre: R48
E6: E6.29, R6.29
E6.1: E61.292

Führungsrinnen PDF-Datei

972.02.30.SL / 972.02.31.SL

Außenhöhe Rinnenseitenteil: 87 mm
Für igus® e-ketten® Serien:
E4: E4.28, R4.28
E6: E6.35 E6.1: E61.35

Führungsrinnen PDF-Datei

972.30.SL / 972.31.SL

Außenhöhe Rinnenseitenteil: 117 mm
Für igus® e-ketten® Serien:
E4.1L: E4.38L, R4.38L
E4.1: E4.32, H4.32, R4.32
E6: E6.40, R6.40
E6.1: E61.40

Führungsrinnen PDF-Datei

972.30.SL / 972.32.SL

Außenhöhe Rinnenseitenteil: 117 mm
Für igus® e-ketten® Serien:
E2/000: 2600, 2650, 2680, 2700
E2 Rohre: R58

Führungsrinnen PDF-Datei

973.30.SL / 973.31.SL

Außenhöhe Rinnenseitenteil: 144 mm
Für igus® e-ketten® Serien:
E2/000: 3400, 3450, 3480, 3500
E2 Rohre: R68
E4.1L: E4.48L, R4.48L
E4.1: E4.42, H4.42, R4.42 E6: E6.52, R6.52
E6.1: E61.52

Führungsrinnen PDF-Datei

974.30.SL / 974.31.SL

Außenhöhe Rinnenseitenteil: 184 mm
Für igus® e-ketten® Serien:
E4.1: E4.56, H4.56, R4.56
E4/light: 14040, 14140, 18840, 14240, 14340
E6.1: E61.62 E6: E6.62

Führungsrinnen PDF-Datei

974.30.SL.HD / 974.31.SL.HD

"Heavy-Duty"-Ausführung
Außenhöhe Rinnenseitenteil: 184 mm
Für igus® e-ketten® Serien:
E4.1: E4.56, H4.56, R4.56
E4/light: 14040, 14140, 18840, 14240, 14340
E6.1: E61.62, E6.62

Führungsrinnen PDF-Datei

975.30.SL / 975.31.SL

Außenhöhe Rinnenseitenteil: 184 mm
Für igus® e-ketten® Serien:
E4.1: E4.80, H4.80, R4.80
E4/light: 15050, 15150, 19850, 15250, 15350
E6.1: E61.80
E6: E6.80

Führungsrinnen PDF-Datei

975.30.SL.HD / 975.31.SL.HD

"Heavy-Duty"-Ausführung
Außenhöhe Rinnenseitenteil: 184 mm
Für igus® e-ketten® Serien:
E4.1: E4.80, H4.80, R4.80
E4/light: 15050, 15150, 19850, 15250, 15350
E6.1: E61.80
E6: E6.80

Führungsrinnen PDF-Datei

Festpunktmodul / -Klemme

Festpunktmodul für die Super-Alu-Führungsrinne
Schnelle Befestigung
Kein Bohren nötig

Festpunktmodul Übersicht

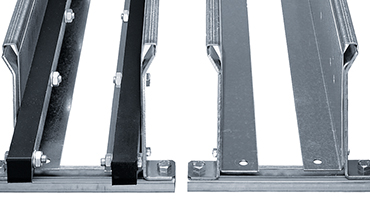

Stahl Führungsrinnen

Für besonders robusten Anlagenbau.

Werkstoff der Seitenteile: verzinkter Stahl / Edelstahl auf Anfrage

Spezialität: Führungsrinnen aus Stahl - sehr stabil und robust für schweren Anlagenbau

Sehr stabile und robuste Führungsrinne aus Stahl

Einfache Montage mit Montagesets für Stoßverbindung und Befestigung mit dem Untergrund

Einfache Befestigung direkt auf dem Boden des C-Profils

Große Auswahl 2-teilig, einstellbar auf Kettenbreite

Lieferbar in verzinktem Stahl und Edelstahl (Werkstoffe: 1.4301, 14404, 14571)

Gleitschienen bestehen aus hochmolekularem PE

Seitenteile werden mit entsprechenden Abstand montiert und auf der Unterlage befestigt

Mit dem Festpunktmodul ist ein schnelles und einfaches Befestigen ohne Bohren möglich

Leitfähigkeit nach DIN EN 61537: Standard

Montagevideo für Führungsrinnen aus Stahl

90.30 / 90.31

Außenhöhe Rinnenseitenteil: 480 mm
Für igus® e-ketten® Serien:
E4/light: 800, 840

Führungsrinnen PDF-Datei

92.20 / 92.30 / 92.31

Außenhöhe Rinnenseitenteil: 70 mm
Für igus® e-ketten® Serien:
E2/000: 2400, 2450, 2480, 2500, 255
E6: E6.29, R6.29

Führungsrinnen PDF-Datei

93.30 / 93.31

Außenhöhe Rinnenseitenteil: 130 mm
Für igus® e-ketten® Serien:
E2/000: 3400, 3450, 3480, 3500
E2 Rohre: R68
E4.1L: E4.48L/R4.48L
E4.1: E4.42/H4.42/R4.42
E6: E6.52, R6.52
E6.1: E61.52

Führungsrinnen PDF-Datei

94.30 / 94.31

Außenhöhe Rinnenseitenteil: 170 mm
Für igus® e-ketten® Serien:
E4.1: E4.56/H4.56/R4.56
E4/light: 14040/14140/14240/14340/18840
E4/light alt: 140, 141, 188, 142, 143
E4/0: 40, 41, R88
E6: E6.62

Führungsrinnen PDF-Datei

95.30 / 95.31

Außenhöhe Rinnenseitenteil: 100 mm
Für igus® e-ketten® Serien:
E2/000: 2600, 2650, 2680, 2700
E2 Rohre: R58

Führungsrinnen PDF-Datei

96.30 / 96.31

Außenhöhe Rinnenseitenteil: 220 mm
Für igus® e-ketten® Serien:
E4.1: E4.80/H4.80/R480
E4/light: 15050, 15150, R19850
E6.1: E61.80
E6: E6.80

Führungsrinnen PDF-Datei

97.30 / 97.31

Außenhöhe Rinnenseitenteil: 130 mm
Für igus® e-ketten® Serien:
E4.1L: E4.38L/R4.38L
E4.1:E4.32/H4.32/R4.32
E6.1: E61.40
E6: E6.40/R6.40

Führungsrinnen PDF-Datei

98.30 / 98.31

Außenhöhe Rinnenseitenteil: 300 mm
Für igus® e-ketten® Serien:
E4.1: E4.112/H4.112/R4.112
E4/light: 1640, R1608

Führungsrinnen PDF-Datei

99.30 / 99.31

Außenhöhe Rinnenseitenteil: 130 mm
Für igus® e-ketten® Serien:
E4.1: E4.28/R4.28
E6.1: E61.35
E6: E6.35

Führungsrinnen PDF-Datei

91.10 - 91.71

Außenhöhe Rinnenseitenteil: 48 mm
Für igus® e-ketten® Serien:
E2 mini: 10/B15
Zipper: 15/R15

Führungsrinnen PDF-Datei

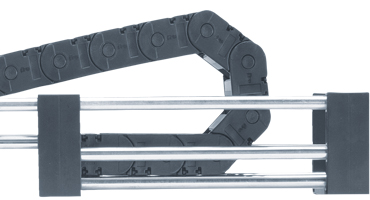

Röhrchenrinnen System RS

Lässt Licht und Dreck durch.

Die igus® Röhrchenrinne ist ein einfach zu montierendes, kostengünstiges Rinnensystem für Anwendungen mit geringen mechanischen Beanspruchungen, Geschwindigkeiten bis 2 m/s und Verfahrwege bis 50 m.

Für Anwendungsbereiche wo Schmutz, Späne und Abrieb anfallen - Abfallprodukte fallen einfach durch die Zwischenräume

Kein Einstellen der richtigen Breite, da passende Distanzstücke mitgeliefert werden

Die Röhrchen sind aus verzinktem Stahl oder Kunststoff lieferbar

92.70 / 92.71

Außenhöhe Rinnenseitenteil: 90 mm
Für igus® e-ketten® Serien:
E2/000: 2500/255

Führungsrinnen PDF-Datei

93.70 / 93.71

Außenhöhe Rinnenseitenteil: 146 mm
Für igus® e-ketten® Serien:
E2/000: 3500

Führungsrinnen PDF-Datei

95.70 / 95.71

Außenhöhe Rinnenseitenteil: 126,3 mm
Für igus® e-ketten® Serien:
Zipper: 2700

Führungsrinnen PDF-Datei

Steckrinnen System

Sehr einfache und günstige Variante.

Die igus® Steckrinne ist ein einfach zu montierendes, platzsparendes, preisgünstiges Rinnensystem für Anwendungen bis 50 m Länge.

Wesentlich schmaler als herkömmliche Rinnen

Leichte und schnelle Montage

Fest eingestellte Innenbreite durch Distanzplatten

Aufwendiges Einstellen des seitlichen Spiels entfällt

Keine scharfen Metallkanten im Innenbereich, da durch Verbinder überdeckt

Schmale Rinnenteile aus verzinktem Stahl (Edelstahl auf Anfrage)

91.930

Außenhöhe Rinnenseitenteil: 55,5 mm
Für igus® e-ketten® Serien:
Zipper: 15/R15
E2 mini: 10/B15

Führungsrinnen PDF-Datei

92.930

Außenhöhe Rinnenseitenteil: 76,6 mm
Für igus® e-ketten® Serien:
E2/000: 2500/255

Führungsrinnen PDF-Datei

93.930

Außenhöhe Rinnenseitenteil: 138,6 mm
Für igus® e-ketten® Serien:
E2/000: 3500

Führungsrinnen PDF-Datei

95.930

Außenhöhe Rinnenseitenteil: 106,6 mm
Für igus® e-ketten® Serien:
E2/000: 2700

Führungsrinnen PDF-Datei

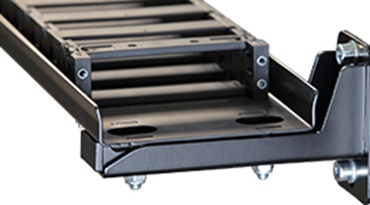

Ablegerinnen Typ 01/02

Einfache Anbindemöglichkeiten an Ihre Maschine auf Profilen oder Wandkonsolen.

Ablegerinne als Modularbaukasten

Super-Aluminium-Ablegerinne

Die Ablegerinne im Design unserer Super-Aluminium-Führungsrinne

Super-Aluminium-Ablegerinne

Ablegerinne Alu
