igubal Neuheiten

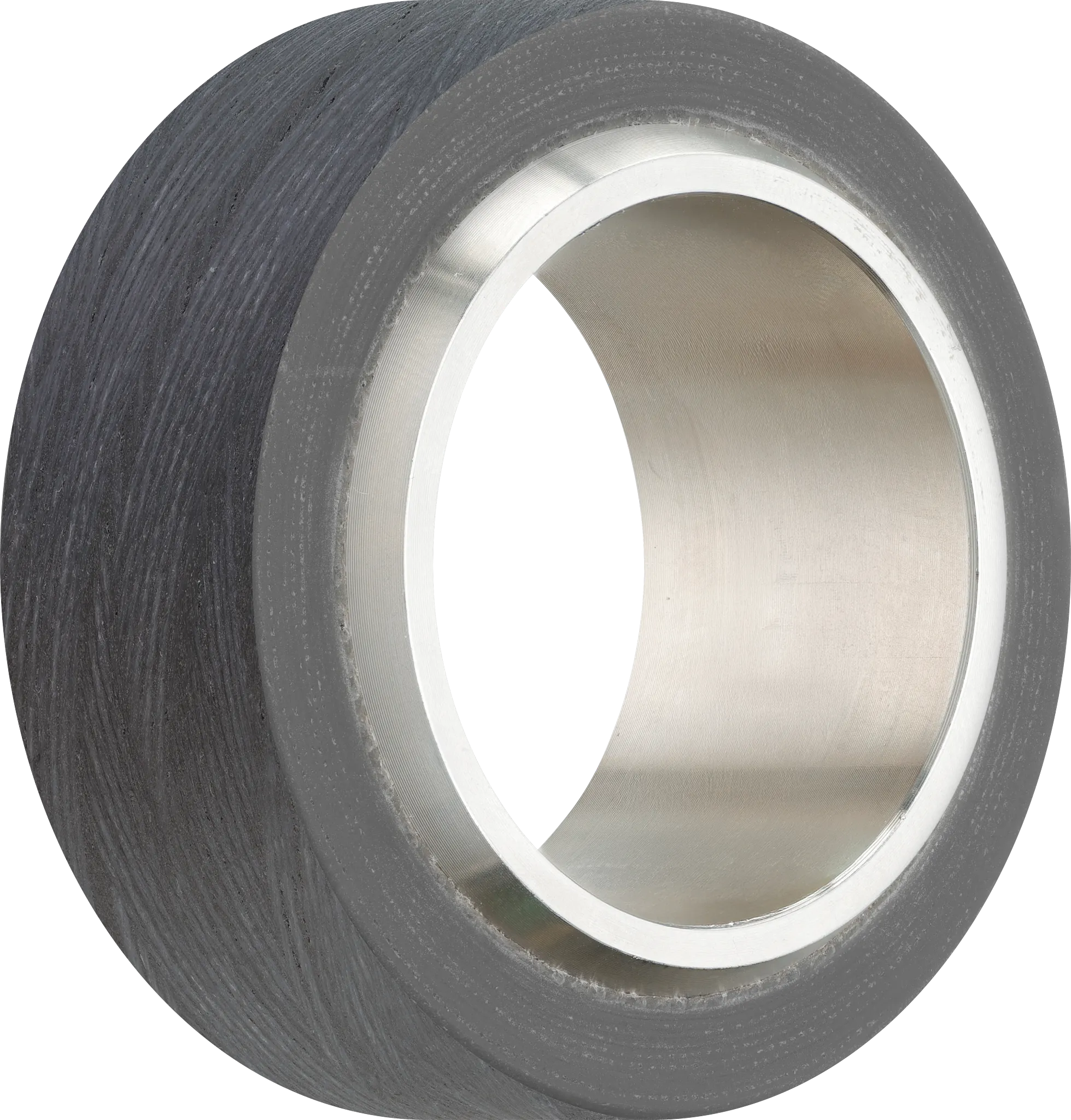

Die neuen igubal Heavy-Duty-Gelenklager wurden für Anwendungen mit hoher Flächenpressung entwickelt. Die auf dem Faserverbundwerkstoff igutex TXH basierenden Lager sind mit Innendurchmessern von 30, 40, 50 und 60 mm erhältlich. Neben einer dynamischen Belastbarkeit von bis zu 80 MPa bieten sie eine hohe Verschleißfestigkeit sowie Korrosions- und Schmierfreiheit, wodurch Wartungsaufwand und Betriebskosten reduziert werden können. Dank ihrer vibrationsdämpfenden Eigenschaften und der negativen Tests auf die schädlichsten PFAS-Substanzen stellen die Heavy-Duty-Gelenklager eine wirtschaftliche und langlebige Alternative zu metallischen Hochlast-Gelenklagern dar.

Mit Stahl als neuer Gehäusematerialoption sind unsere metallischen Gelenkköpfe belastbarer als je zuvor. Vier iglidur Werkstoffe, alle gängigen Gewindetypen und Wellendurchmesser von 5-25 mm: Die Kombination aus robustem Metallgehäuse und schmierfreiem Kunststoff-Innenring ermöglicht langlebige, wartungsfreie Lösungen – ganz ohne Schmierung.

Mit dem igubal ESQM-2.0-100 und dem ESQM-2.0-150 erweitern wir unsere Stehlager-Serie für Solartracker um neue Varianten für 100- und 150-mm-Vierkantprofile und stellen zudem eine kostenoptimierte Lean-Version vor. Die Lager wurden speziell für die Nachführung von Solarmodulen in großflächigen Freiflächenanlagen entwickelt und ermöglichen durch ihre sphärische Lagerstelle einen Winkelausgleich von bis zu 14°. Zu den wichtigsten Weiterentwicklungen der zweiten Generation zählt ein neues Material mit deutlich erhöhter UV-Beständigkeit für den langfristigen Außeneinsatz. Gleichzeitig wurde die Profilaufnahme von V- auf U-Ausrichtung umgestellt, was die Montage erleichtert. Ein verzinkter Blechbügel reduziert zudem die Bauhöhe des oberen Bauteils um bis zu 36 mm. Ergänzende Aussparungen an der Kalotte ermöglichen außerdem eine saubere Kabelführung entlang des Profils. Ergänzend zur Standardversion steht mit dem ESQM-2.0-LEAN eine kostenoptimierte Variante für Projekte mit definierten Lebensdaueranforderungen zur Verfügung.

Hohe statische Lasten werden in vielen Anwendungen noch immer mit geschmierten Metall-Gelenklagern abgedeckt. Mit unserer igubal Heavy-Duty-Studie untersuchen wir, wie sich die Anwendungen mit schmierfreien und umweltfreundlichen Polymer-Gelenklagern zuverlässig realisieren lassen. Grundlage ist ein tribologisch optimiertes Zusammenspiel aus Werkstoff, Geometrie und Kontaktfläche, das Lastspitzen kontrolliert verteilt und stabile Reibwerte ermöglicht. Der Verzicht auf Schmierstoffe verhindert das Anhaften von Schmutzpartikeln und sorgt für einen ruhigen Lauf selbst unter hoher Belastung. Dass dieser Ansatz funktioniert, zeigen bereits realisierte Anwendungen: In Kundenprojekten konnten geschmierte Lagerstellen erfolgreich ersetzt und Lastaufnahmen von 70 kN erreicht werden – bei gleichzeitig reduziertem Wartungsaufwand und geringeren Betriebskosten. Gerade weil Heavy-Duty-Anwendungen so individuell sind, laden wir Anwender ein, gemeinsam mit uns projektbezogene Lösungen zu entwickeln – für hohe statische Lasten, starke Stöße und anspruchsvolle Umgebungen.

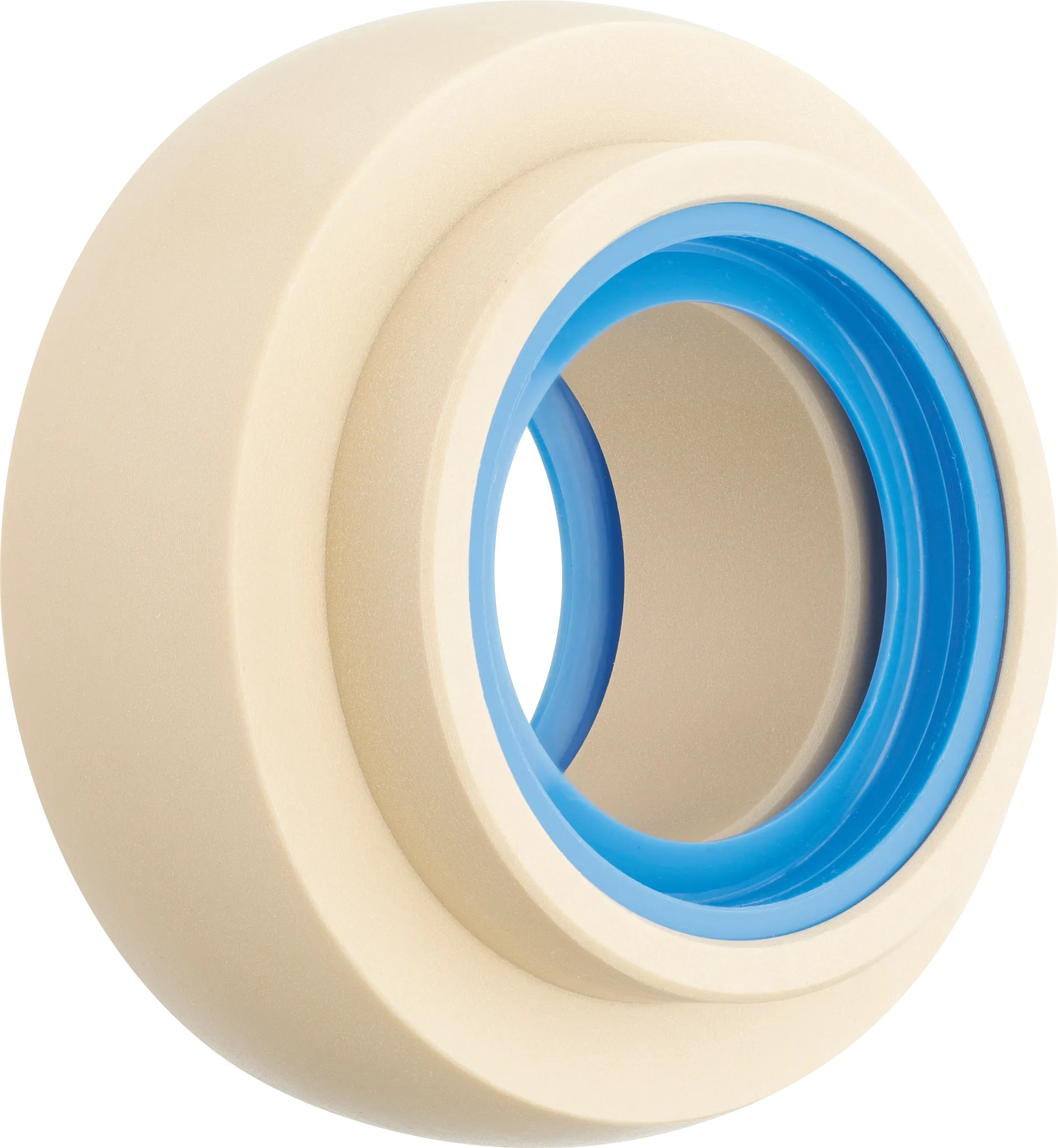

Mit der neuen 25 mm-Variante erweitern wir die Einsatzmöglichkeiten unserer iglidur H3-Lagereinsätze in der Fördertechnik und im Maschinenbau. Bandgeschwindigkeiten von bis zu 200 U/min lassen sich zuverlässig realisieren, während die verschleißarme, langlebige Konstruktion Stillstandzeiten reduziert und die Lager wartungsfrei bleiben.

Die Lagereinsätze wurden sowohl in Langzeittests bei Kunden als auch unter kontrollierten Belastungsversuchen im Labor geprüft. Dabei zeigt sich die hohe Belastbarkeit und Verschleißarmut auch über mehrere Jahre hinweg. Gleichzeitig entfällt der Einsatz von Schmiermitteln, was die Betriebskosten senkt und die Sauberkeit im System erhöht.
