Führungsrinnen für lange Verfahrwege
Führungsrinnen werden bei langen Verfahrwegen, je nach Kettentyp ab 5 – 12 m, eingesetzt. Sie unterstützen den ruhigen reibungsarmen Lauf der igus Energieketten und Energierohre. Befindet sich der Einspeisungspunkt in der Mitte des Verfahrweges, gleiten die Energieketten auf einer Hälfte des Verfahrwegs auf sich selbst. Für die andere Hälfte empfehlen wir in der Rinne montierte Gleitschienen, auf denen die e-ketten gleiten. Führungsrinnen verfügen über Gleitschienen aus hochabriebfestem Kunststoff (Ausnahme RS - Gleitpartner Stahl).
Super-Alu-Rinnen
Basic-Ausführung für allgemeinen Maschinenbau. Heavy Duty-Ausführung für Anlagenbau.
Werkstoff der Seitenteile: Aluminium
970.30.SL / 970.31.SL
Außenhöhe Rinnenseitenteil: 77 mm
Für Serien: E2 - 10 & B15 / Zipper - 15 & R15
970.30.SL / 970.32.SL
Außenhöhe Rinnenseitenteil: 77 mm
Für Serien: 1500 / E4.21
971.30.SL / 971.31.SL
Außenhöhe Rinnenseitenteil: 87 mm
Für Serien: E2.26 / 2500 / 255 / R48 / E6.29 / R6.29 / EF61.29 / E61.29
972.02.30.SL / 972.02.31.SL
Außenhöhe Rinnenseitenteil: 87 mm
Für Serien: E4.31L / R4.31L / E4.28 / R4.28 /
E61.35 / E6.35
972.30.SL / 972.31.SL
Außenhöhe Rinnenseitenteil: 117 mm
Für Serien: E4.38L / R4.38L / E4.32 / H4.32 / R4.32 / E61.40 / E6.40 / R6.40 / E4Q.34 / H4Q.34
972.30.SL / 972.32.SL
Außenhöhe Rinnenseitenteil: 117 mm
Für Serien: E2.38 / 2700 / R58
973.30.SL / 973.31.SL
Außenhöhe Rinnenseitenteil: 144 mm
Für Serien: E2.48 / 3500 / R68 / E4.48L / R4.48L / E4.42 / H4.42 / R4.42 / E61.52 / E6.52 / R6.52 / E4Q.44 / H4Q.44
974.30.SL / 974.31.SL
Außenhöhe Rinnenseitenteil: 184 mm
Für Serien: E4.64L / E4.56 / H4.56 / R4.56 / 14040 / 14140 / R18840 / 14240 / 14340 / E61.62 / E6.62 / E4Q.58 / H4Q.58
974.30.SL.HD / 974.31.SL.HD
"Heavy-Duty"-Ausführung
Außenhöhe Rinnenseitenteil: 184 mm
Für Serien: E4.56 / H4.56 / R4.56 / 14040 / 14140 / 18840 / 14240 / 14340 / E61.62 / E6.62
975.30.SL / 975.31.SL
Außenhöhe Rinnenseitenteil: 184 mm
Für Serien: E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / 15250 / 15350 / E61.80 / E6.80 / E4Q.82 / H4Q.82
975.30.SL.HD / 975.31.SL.HD
"Heavy-Duty"-Ausführung
Außenhöhe Rinnenseitenteil: 184 mm
Für Serien: E4.80 / H4.80 / R4.80 / 15050 / 15150 / 19850 / 15250 / 15350 / E61.80 / E6.80
Festpunktmodul / -Klemme
"Heavy-Duty"-Ausführung
Außenhöhe Rinnenseitenteil: 184 mm
Für Serien: E4.56 / H4.56 / R4.56 / 14040 / 14140 / 18840 / 14240 / 14340 / E61.62 / E6.62
Stahl-Führungsrinnen
Für besonders robusten Anlagenbau
Werkstoff der Seitenteile: verzinkter Stahl / Edelstahl auf Anfrage
Spezialität: Führungsrinnen aus Stahl - sehr stabil und robust für schweren Anlagenbau
- Sehr stabile und robuste Führungsrinne aus Stahl
- Einfache Montage mit Montagesets für Stoßverbindung und Befestigung mit dem Untergrund
- Einfache Befestigung direkt auf dem Boden des C-Profils
- Große Auswahl 2-teilig, einstellbar auf Kettenbreite
- Lieferbar in verzinktem Stahl und Edelstahl (Werkstoffe: 1.4301, 14404, 14571)
- Gleitschienen bestehen aus hochmolekularem PE
- Seitenteile werden mit entsprechenden Abstand montiert und auf der Unterlage befestigt
- Mit dem Festpunktmodul ist ein schnelles und einfaches Befestigen ohne Bohren möglich
- Leitfähigkeit nach DIN EN 61537: Standard
90.30 / 90.31
Außenhöhe Rinnenseitenteil: 480 mm
Für Serien: 800 / 840
92.30 / 92.31
Außenhöhe Rinnenseitenteil: 70 mm
Für Serien: E2.26 / 2500 / 255 / E6.29 / R6.29 / EF61.29 / E61.29
93.30 / 93.31
Außenhöhe Rinnenseitenteil: 130 mm
Für Serien: E2.48 / 3500 / R68 / E4.42 / R4.42 / R4.48L / E6.52 / R6.52 / E61.52 / E4Q.44 / H4Q.44
94.30 / 94.31
Außenhöhe Rinnenseitenteil: 170 mm
Für Serien: E4.56 / H4.56 / R4.56 / 14040 /14140 / R18840 / 14240 / 14340 / E6.62 / E4.64L / E4Q.58 / H4Q.58
95.30 / 95.31
Außenhöhe Rinnenseitenteil: 100 mm
Für Serien: E2.38 / 2700
96.30 / 96.31
Außenhöhe Rinnenseitenteil: 220 mm
Für Serien: E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / E6.80 / E61.80 / E4Q.82 / H4Q.82
97.30 / 97.31
Außenhöhe Rinnenseitenteil: 130 mm
Für Serien: E4.32 / H4.32 / R4.32 / E4.38L / R4.38L / E6.40 / R6.40 / E61.40 / E4Q.34 / H4Q.34
98.30 / 98.31
Außenhöhe Rinnenseitenteil: 300 mm
Für Serien: E4.112 / R4.112 / 1640 / R1608
99.30 / 99.31
Außenhöhe Rinnenseitenteil: 130 mm
Für Serien: E4.28 / R4.28 / E4.31L / R4.31L / E6.35 / E61.35
91.10 - 91.71
Außenhöhe Rinnenseitenteil: 48 mm
Für Serien: E2 mini - 10 & B15 / Zipper - 15 & R15
Röhrchenrinnen System RS
Lässt Licht und Dreck durch
Die igus Röhrchenrinne ist ein einfach zu montierendes, kostengünstiges Rinnensystem für Anwendungen mit geringen mechanischen Beanspruchungen, Geschwindigkeiten bis 2 m/s und Verfahrwege bis 50 m.
- Für Anwendungsbereiche wo Schmutz, Späne und Abrieb anfallen - Abfallprodukte fallen einfach durch die Zwischenräume
- Kein Einstellen der richtigen Breite, da passende Distanzstücke mitgeliefert werden
92.70 / 92.71
Außenhöhe Rinnenseitenteil: 90 mm
Serien: E2.26 / 2500 / 255
93.70 / 93.71
Außenhöhe Rinnenseitenteil: 146 mm
Für Serien: E2.48 / 3500
95.70 / 95.71
Außenhöhe Rinnenseitenteil: 126,3 mm
Für Serien: E2.38 / 2700

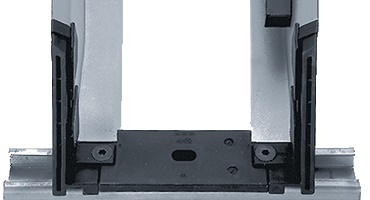

Steckrinnen-System
Sehr einfache und günstige Variante
Die igus Steckrinne ist ein einfach zu montierendes, platzsparendes, preisgünstiges Rinnensystem für Anwendungen bis 50 m Länge.
- Wesentlich schmaler als herkömmliche Rinnen
- Leichte und schnelle Montage
- Fest eingestellte Innenbreite durch Distanzplatten
- Aufwendiges Einstellen des seitlichen Spiels entfällt
- Keine scharfen Metallkanten im Innenbereich, da durch Verbinder überdeckt
- Schmale Rinnenteile aus verzinktem Stahl (Edelstahl auf Anfrage)
91.930 / 91.931
Außenhöhe Rinnenseitenteil: 55,5 mm
Für Serien: Zipper - 15 & R15 / E2 mini - 10 & B15
92.930 / 92.931
Außenhöhe Rinnenseitenteil: 76,6 mm
Für Serien: E2.26 / 2500 / 255
93.930 / 93.931
Außenhöhe Rinnenseitenteil: 138,6 mm
Für Serien: E2.48 / 3500
