iglidur® H4 - Werkstoffdaten

Werkstofftabelle

Allgemeine Eigenschaften

Einheit

iglidur® H4

Prüfmethode

Dichte

g/cm³

1,79

Farbe

braun

max. Feuchtigkeitsaufnahme bei 23°C/50% r. F.

Gew.-%

0,1

DIN 53495

max. Wasseraufnahme

Gew.-%

0,2

Gleitreibwert, dynamisch, gegen Stahl

0,08-0,25

pv-Wert, max. (trocken)

MPa x m/s

0,7

Mechanische Eigenschaften

Biege-E-Modul

MPa

7.500

DIN 53457

Biegefestigkeit bei 20°C

MPa

120

DIN 53452

Druckfestigkeit bei 20°C

MPa

maximal empfohlene Flächenpressung (20°C)

MPa

Shore-D-Härte

DIN 53505

Physikalische und thermische Eigenschaften

obere langzeitige Anwendungstemperatur

°C

+200

obere kurzzeitige Anwendungstemperatur

°C

+240

untere Anwendungstemperatur

°C

-40

Wärmeleitfähigkeit

W/m x K

0,24

ASTM C 177

Wärmeausdehnungskoeffizient (bei 23°C)

K–1 x 10–5

DIN 53752

Elektrische Eigenschaften

spezifischer Durchgangswiderstand

Ωcm

> 1013

DIN IEC 93

Oberflächenwiderstand

> 1012

DIN 53482

Ohne Zusatzlast; keine Gleitbewegung; Relaxation nicht ausgeschlossen

Tabelle 01: Werkstoffdaten

Datenblatt herunterladen

Abb. 01: Zulässige pv-Werte für iglidur® H4-Gleitlager mit 1 mm Wandstärke

iglidur® H4-Gleitlager stehen für hohe Tragfähigkeit, guteAbriebfestigkeit und gute Temperaturbeständigkeit, wennzudem noch wirtschaftliche Gesichtspunkte im Vordergrundstehen. Temperaturen bis +200 °C, zulässige Flächenpressungbis 65 MPa, sehr gute Chemikalienbeständigkeit sindnur einige der wesentlichen Attribute. Festschmierstoffesenken den Reibwert und unterstützen den Verschleißwiderstand,der im Vergleich zu den ebenfalls sehr kostengünstigeniglidur® H2-Gleitlagern wesentlich verbessert wurde.iglidur® H4-Gleitlager sind selbstschmierend und für alleBewegungen geeignet.

Mechanische Eigenschaften
Die maximal empfohlene Flächenpressung stellt einenmechanischen Werkstoffkennwert dar. Rückschlüsse aufdie Tribologie können daraus nicht gezogen werden. Mitsteigenden Temperaturen nimmt die Druckfestigkeit voniglidur® H4-Gleitlagern ab. Abb.02 verdeutlicht diesenZusammenhang. Bei der langzeitig zulässigen Anwendungstemperaturvon +200 °C beträgt die zulässige Flächenpressungnoch 7 MPa.

Abb. 03 zeigt die elastische Verformung von iglidur® H4 beiradialen Belastungen.

Maximale Gleitgeschwindigkeit

m/s

rotierend

oszillierend

linear

dauerhaft

0,7

kurzzeitig

1,5

1,1

Tabelle 02: Maximale Gleitgeschwindigkeit

Zulässige Gleitgeschwindigkeiten
Gegenüber den ebenfalls kostengünstigen iglidur® H2-Gleitlagern hat iglidur® H4 einen wesentlich günstigerenReibwert. Dies begründet die höheren zulässigen Gleitgeschwindigkeiten,die man mit diesen Lagern erzielen kann.Im Trockenlauf sind dauernd Geschwindigkeiten bis
1 m/s möglich.Die in Tabelle 02 angegebenen Geschwindigkeiten sindGrenzwerte für geringste Lagerlasten. Bei höheren Belastungensinkt aufgrund der Begrenzungen durch denpv-Wert die zulässige Geschwindigkeit mit der Höhe derLast.

iglidur® H4

Anwendungstemperatur

untere

- 40 °C

obere, langzeitig

+ 200 °C

obere, kurzzeitig

+ 240 °C

zus. axial zu sichern ab

+ 110 °C

Tabelle 03: Temperaturgrenzen für iglidur® H4

Temperaturen
iglidur® H4 ist ein temperaturbeständiges Material, weshalbiglidur® H4 Gleitlager in Anwendungen verwendetwerden können, in denen Lager ohne weitere Belastungeinem Trocknungsprozess unterzogen werden. Mit steigendenTemperaturen nimmt jedoch die Druckfestigkeit voniglidur® H4-Gleitlagern ab. Die zusätzliche Reibungswärmeim Lagersystem muss berücksichtigt werden. Eine zusätzlicheSicherung wird bei Temperaturen höher als +110 °Cerforderlich.

Reibung und Verschleiß

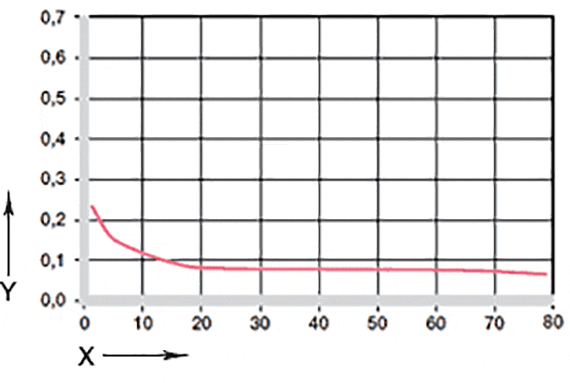

Der Reibwert von iglidur® H4-Gleitlagern ist sehr niedrig(Abb. 04 und 05). Es muss aber beachtet werden, dass einzu rauer Gleitpartner die Reibung ansteigen lässt.

iglidur® H4

trocken

Fett

Öl

Wasser

Reibwerte µ

0,08 - 0,25

0,09

0,04

Tabelle 04: Reibwerte für iglidur® H4 gegen Stahl (Ra = 1 μm, 50 HRC)

Wellenwerkstoffe
Gerade durch die Vielzahl der einsetzbaren Wellenwerkstoffeist iglidur® H4 die wirtschaftliche Alternative zu vielenanderen Hochtemperaturlagern. Wichtig ist es aber, dengeeigneten Wellenwerkstoff zu wählen. Dabei kann nichtgenerell gesagt werden, dass sich iglidur® H4 für harte oderweiche Wellen besser eignet. Versuche haben gezeigt, dassSchwenkbewegungen zu besseren Verschleißdaten führen.Bei rotierendem Betrieb steigt schon ab 10 MPa der Verschleißdeutlich an.

Wellenwerkstoffe

Verschleiß bei oszillierenden und rotierenden

Medium

Beständigkeit

Alkohole

Kohlenwasserstoffe

Fette, Öle, nicht additiviert

Kraftstoffe

verdünnte Säuren

+ bis 0

starke Säuren

+ bis -

verdünnte Basen

starke Basen

+ beständig 0 bedingt beständig - nicht beständig
Alle Angaben bei Raumtemperatur [+20 °C]
Tabelle 05: Chemikalienbeständigkeit von iglidur® H4

Chemikalienbeständigkeit
iglidur® H4-Gleitlager haben eine gute Beständigkeit gegenChemikalien. Sie sind gegen die meisten Schmierstoffebeständig.
Von den meisten schwachen organischen undanorganischen Säuren wird iglidur® H4 nicht angegriffen.

**
Elektrische Eigenschaften**

spezifischer Durchgangswiderstand

> 1013 Ωcm

Oberflächenwiderstand

> 1012 Ω

Radioaktive Strahlen
iglidur® H4 widersteht sowohl der Neutronen- als auch derGammateilchenstrahlung ohne spürbare Einbußen seinerexzellenten mechanischen Eigenschaften.
Gleitlager ausiglidur® H4 sind strahlenbeständig bis zu einer Strahlungsintensitätvon 2 · 102 Gy.

max. Feuchtigkeitsaufnahme

bei +23 °C/50 % r. F.

0,1 Gew.-%

max. Wasseraufnahme

0,2 Gew.-%

Tabelle 06: Feuchtigkeisaufnahme von Iglidur® H4

Die Feuchtigkeitsaufnahme von iglidur® H4-Gleitlagernbeträgt im Normalklima unter 0,1 %. Die Sättigungsgrenzeim Wasser liegt bei 0,2 %. iglidur® H4 ist darum der idealeWerkstoff für nasse Umgebungen.

Durchmesser
d1 [mm]

Welle h9
[mm]

iglidur® H4
F10 [mm]

Gehäuse H7
[mm]

bis 3

0 - 0,025

+0,006 +0,046

0 +0,010

> 3 bis 6

0 - 0,030

+0,010 +0,058

0 +0,012

> 6 bis 10

0 - 0,036

+0,013 +0,071

0 +0,015

> 10 bis 18

0 - 0,043

+0,016 +0,086

0 +0,018

> 18 bis 30

0 - 0,052

+0,020 +0,104

0 +0,021

> 30 bis 50

0 - 0,062

+0,025 +0,125

0 +0,025

> 50 bis 80

0 - 0,074

+0,030 +0,150

0 +0,030

Tabelle 07: Wichtige Toleranzen für iglidur® H4-Gleitlager nach ISO 3547-1 nach dem Einpressen

Einbautoleranzen
iglidur® H4-Gleitlager sind Standardlager für Wellen mith-Toleranz (empfohlen mindestens h9).

Die Lager sind ausgelegt für das Einpressen in eineH7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahmemit Nennmaß stellt sich der Innendurchmesser der Lagermit F10-Toleranz selbständig ein.Bei bestimmten Abmessungen weicht die Toleranz in Abhängigkeit von der Wandstärke hiervon ab (siehe Lieferprogramm).
