iglidur® H - Werkstoffdaten

Werkstofftabelle

Allgemeine Eigenschaften

Einheit

iglidur® H

Prüfmethode

Dichte

g/cm³

1,71

Farbe

grau

max. Feuchtigkeitsaufnahme bei 23°C/50% r. F.

Gew.-%

0,1

DIN 53495

max. Wasseraufnahme

Gew.-%

0,3

Gleitreibwert, dynamisch, gegen Stahl

0,07 - 0,2

pv-Wert, max. (trocken)

MPa x m/s

1,37

Mechanische Eigenschaften

Biege-E-Modul

MPa

12.500

DIN 53457

Biegefestigkeit bei 20°C

MPa

175

DIN 53452

Druckfestigkeit

MPa

maximal empfohlene Flächenpressung (20°C)

MPa

Shore-D-Härte

DIN 53505

Physikalische und thermische Eigenschaften

obere langzeitige Anwendungstemperatur

°C

+200

obere kurzzeitige Anwendungstemperatur

°C

+240

untere Anwendungstemperatur

°C

-40

Wärmeleitfähigkeit

[W/m x K]

0,6

ASTM C 177

Wärmeausdehnungskoeffizient (bei 23°C)

[K-1 x 10-5]

DIN 53752

Elektrische Eigenschaften1)

spezifischer Durchgangswiderstand

Ωcm

< 105

DIN IEC 93

Oberflächenwiderstand

< 102

DIN 53482

Die gute Leitfähigkeit dieses Kunststoffes kann unter gewissen Umständen die Korrosionsbildung am metallischen Kontaktkörper begünstigen.
Tabelle 01: Werkstoffdaten

Datenblatt herunterladen

iglidur® H ist ein faserverstärktes thermoplastisches Material, das speziell für Anwendungen in hoher Luftfeuchtigkeit oder unter Wasser entwickelt wurde. Gleitlager aus iglidur® H können vollkommen schmierungsfrei eingesetzt werden; bei Einsatz im Nassbereich dient das umgebende Medium als zusätzliches Schmiermittel.

Mechanische Eigenschaften
Die maximal empfohlene Flächenpressung stellt einenmechanischen Werkstoffkennwert dar. Rückschlüsseauf die Tribologie können daraus nicht gezogen werden.Mit steigenden Temperaturen nimmt die Druckfestigkeitvon iglidur® H-Gleitlagern ab. Abb. 02 verdeutlicht diesenZusammenhang.

Abb.03 zeigt die elastische Verformung von iglidur® H beiradialen Belastungen. Unter der maximal empfohlenenFlächenpressung von 90 MPa beträgt die Verformung etwa2,5 %.

Maximale Gleitgeschwindigkeit

m/s

rotierend

oszillierend

linear

dauerhaft

0,7

kurzzeitig

1,5

1,1

Tabelle 02: Maximale Gleitgeschwindigkeit

Zulässige Gleitgeschwindigkeiten
Die maximal zulässige Gleitgeschwindigkeit richtet sichdanach, ob die Temperatur an der Lagerstelle nicht zustark ansteigt. iglidur® H eignet sich im Trockenlauf maximalfür Gleitgeschwindigkeiten von 1 m/s (rotierend) bzw.4 m/s (linear). Lineare Bewegungen erlauben höhere Gleitgeschwindigkeiten,da ein größerer Bereich der Welle zurKühlung beiträgt.

iglidur® H

Anwendungstemperatur

untere

- 40 °C

obere, langzeitig

+ 200 °C

obere, kurzzeitig

+ 240 °C

zus. axial zu sichern ab

+ 120 °C

Tabelle 03: Temperaturgrenzen für iglidur® H

Temperaturen
Mit steigenden Temperaturen nimmt die Druckfestigkeitvon iglidur® H-Gleitlagern ab. Abb. 02 verdeutlicht diesenZusammenhang.

Die im Lagersystem herrschenden Temperaturen habenauch Einfluss auf den Lagerverschleiß. Eine zusätzliche Sicherung wird bei Temperaturen höher als +120 °C erforderlich.

Reibung und Verschleiß

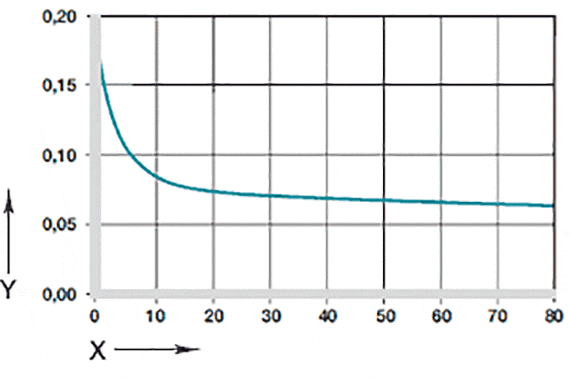

Der Reibwert ändert sich ebenso wie die Verschleißfestigkeitmit zunehmender Belastung.
Interessanterweise verringertsich der Reibungsbeiwert μ mit der Erhöhung derGleitgeschwindigkeit bei gleichbleibender Belastung leicht(s. Abb. 04 und 05).

iglidur® H

trocken

Fett

Öl

Wasser

Reibwerte µ

0,07 - 0,2

0,09

0,04

Tabelle 04: Reibwerte für iglidur® H gegen Stahl
(Ra = 1 µm, 50 HRC)

Abb. 06: Verschleiß, rotierende Anwendung mit unterschiedlichen

Wellenwerkstoffe
Die Abb. 06 und 07 zeigen Testergebnisse mit unterschiedlichenWellenwerkstoffen, die mit Gleitlagern aus iglidur® Hdurchgeführt worden sind.

Gleitlager aus iglidur® H zeigen ein deutlich unterschiedlichesVerhalten in Rotations- und Schwenkbetrieb auf verschiedenen Wellenwerkstoffen. Während bei rotierendenAnwendungen Wellen aus Cf53 und St37 die besten Verschleißwerte zeigen, ist bei Schwenkbewegungen die imRotationsbetrieb unterlegene V2A-Welle neben St37 amBesten geeignet. Dagegen sind hartverchromte Wellenmit iglidur® H-Lagern nur bei sehr niedrigen Belastungenvon Vorteil.

Wellenwerkstoffe

Abb. 07: Verschleiß bei schwenkenden und rotierenden

Medium

Beständigkeit

Alkohole

Kohlenwasserstoffe

Fette, Öle, nicht additiviert

Kraftstoffe

verdünnte Säuren

+ bis 0

starke Säuren

+ bis -

verdünnte Basen

starke Basen

+ beständig 0 bedingt beständig - nicht beständig
Alle Angaben bei Raumtemperatur [+20 °C]
Tabelle 05: Chemikalienbeständigkeit von iglidur® H

Chemikalienbeständigkeit
iglidur® H-Gleitlager haben eine gute Beständigkeit gegen Chemikalien. Daher können sogar aggressive Chemikalien als Schmierstoff wirken.

Nicht beständig sind Gleitlager aus iglidur® H gegen heiße, oxydierende Säuren.

**
Elektrische Eigenschaften**

spezifischer Durchgangswiderstand

< 105 Ωcm

Oberflächenwiderstand

< 102 Ω

iglidur® H-Gleitlager sind elektrisch isolierend.

Radioaktive Strahlen
iglidur® H widersteht sowohl der Neutronen- als auch der Gammateilchenstrahlung ohne spürbare Einbußen seiner exzellenten mechanischen Eigenschaften. Gleitlager aus iglidur® H sind strahlenbeständig bis zu einer Strahlungsintensität von 2 x 10² Gy.

Maximale Feuchtigkeitsaufnahme

bei +23 °C/50 % r. F.

0,1 Gew.-%

max. Wasseraufnahme

0,3 Gew.-%

Tabelle 06: Feuchtigkeitsaufnahme von iglidur® H

Feuchtigkeitsaufnahme
Die Feuchtigkeitsaufnahme von iglidur® H- Gleitlagernbeträgt im Normalklima unter 0,1 %. Die Sättigungsgrenzeim Wasser liegt bei 0,3 %. iglidur® H quillt nicht und ist darumsehr gut geeignet für den Einsatz in nasser Umgebung.

Durchmesser
d1 [mm]

Welle h9
[mm]

iglidur® H
F10 [mm]

Gehäuse H7
[mm]

bis 3

0 - 0,025

+0,006 +0,046

0 +0,010

> 3 bis 6

0 - 0,030

+0,010 +0,058

0 +0,012

> 6 bis 10

0 - 0,036

+0,013 +0,071

0 +0,015

> 10 bis 18

0 - 0,043

+0,016 +0,086

0 +0,018

> 18 bis 30

0 - 0,052

+0,020 +0,104

0 +0,021

> 30 bis 50

0 - 0,062

+0,025 +0,125

0 +0,025

> 50 bis 80

0 - 0,074

+0,030 +0,150

0 +0,030

Tabelle 07: Wichtige Toleranzen für iglidur® H-Gleitlager nach ISO 3547-1 nach dem Einpressen

Einbautoleranzen
iglidur® H-Gleitlager sind Standardlager für Wellen mith-Toleranz (empfohlen mindestens h9). Die Lager sindausgelegt für das Einpressen in eine H7-tolerierte Aufnahme.Nach dem Einbau in eine Aufnahme mit Nennmaß stelltsich der Innendurchmesser der Lager mit F10-Toleranzselbständig ein. Bei bestimmten Abmessungen weicht dieToleranz in Abhängigkeit von der Wandstärke hiervon ab(siehe Lieferprogramm).
