Montagehinweise für die Energiekette System E4/4
Videoanleitung zur Montage von System E4 Ketten
Fügen e-ketten® und E-Rohre
Stege an Verbindungsstellen entfernen, Hintergriff leicht angewinkelt ineinander schieben
Seitenteile zusammendrücken - eventuell erstes Seitenteil durch Druck von oben fügen
Auf gegenüberliegender Seite durch Druck auf die äußere Lasche die Seitenteile fügen
Öffnungsstege montieren - mit Schraubendreher drücken und einhebeln
Clip montieren halbstegige e-ketten® - drücken und einhebeln
Deckel / Boden montieren E- Rohr - gewinkelt anbringen und einrasten
Trennen e-ketten® und E-Rohre

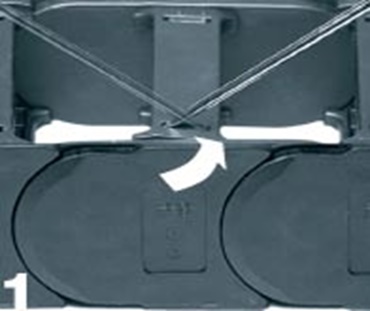

Stege, Clips, Deckel, Böden an min. 2 hintereinander liegenden Gliedern demontieren, Schraubendreher in die Nut des Seitenteils führen
Durch Aushebeln lösen dann Kettenglieder trennen
Öffnen e-kette®
Öffnungsstege demontieren - Schraubendreher ansetzen und aufhebeln
Clip demontieren - Schraubendreher ansetzen und aufhebeln
Öffnen E-Rohr
Deckel / Boden demontieren - Schraubendreher ansetzen und aufhebeln
Zum Aufschwenken
nur eine Seite
lösen!
System E4 - Montage - Video
Montagevideo als wmv-Datei
Noch schnellere Montage mit optionalem Teilungssteg mit Schnellverschluß
Montagevideo als wmv-Datei
