basic flizz® eingehauste Führung

basic flizz ist ein Komplettsystem für die bewegliche Energiezuführung zu Räumern, Rechen und anderen Klär- und Wasserkraftanlagen. Es besteht aus einer Energiekette, die mit den bewährten chainflex Leitungen befüllt und in einer wetterfesten Einhausung aus Edelstahl sicher und störungsfrei geführt wird.

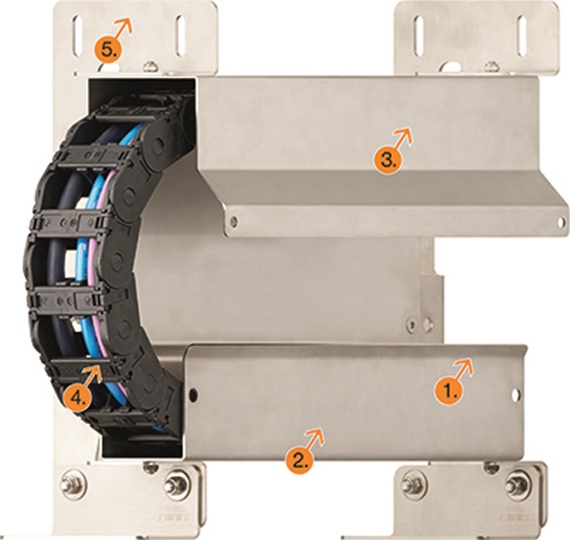

1. Sichere Führung: Im Profil integrierte Gleitschiene

2. Modularer Aufbau: Leichte Montage, kompakte Bauweise

3. Geschützt: Wetterbeständige Edelstahl Einhausung

4. Schnelle Montage: Im Außenradius zu öffnen

5. Vielfältiger Montagemöglichkeiten

Typische Industriezweige und Anwendungen:
Kläranlagen, Längsräumer, Sandfang, Fettfang, Abwasseraufbereitung, Galvanikanlagen, Krane, Anlagenbau, Schleusen

Jetzt Experten-Support anfragen
basic flizz eingehauste Führung

Vorteile des Systems:

  • Wartungsarmes System für Verfahrwege bis 100 m
  • Schutz gegen Witterung und Verschmutzungen
  • Kostengünstige, eingehauste Komplettlösung
  • Standardisierter und modularer Aufbau
  • Einfache Montage durch einen Bügel mit verschiedenen Positionsmöglichkeiten
  • Kabellängen bis zu 50% kürzer als Festooning, geringere Einbauhöhe und kein Leitungsbahnhof
  • Leitungen werden jederzeit mit definiertem Biegeradius geführt und die Zugkräfte werden von der e-kette übernommen
  • Kein Einhaken, Hängenbleiben oder Abreißen der Leitungen möglich

  • Keine Schleifring-Kontakte (z.B. wie bei Motortrommeln)
  • Leitungen oder Schläuche können jederzeit und nachträglich einfach nachgerüstet werden
  • Stromkosten reduzieren - direkter Antrieb durch Räumer, keine zusätzlichen Antriebe erforderlich (z.B. wie bei Motortrommeln)
  • Mitnehmer-Arm (z.B. als mechanische Verbindung zum Räumwagen) optional lieferbar
  • In 2 Größen, jeweils auch als HD-Version für noch höhere Zug-/Schub-Kräfte, lieferbar
  • 3500 v2 und 3500 HD optional als Rollen e-ketten®, für Verfahrwege bis zu 200 m und mehr, lieferbar

Einstellbarer Mitnehmerarm für das basic flizz® System

Einstellbarer Mitnehmerarm

Zusätzlich zum schwimmenden Mitnehmer der basic flizz® 2500 v2 und 2500 HD bietet igus® einen modularen und einstellbaren Mitnehmerarm zur einfachen Montage an der bestehenden Kundenstruktur an.
Maße: ca. 700 mm breit, 1.000 mm hoch, Vierkantrohr 60 x 60 mm
Werkstoff: Edelstahl 1.4301 (V2A / 204)


basic flizz im Einsatz

Abwasserreinigung ohne Ausfälle in der Kläranlage Plauen

Auf 53 Metern führt das basic flizz System Leitungen sicher am Vorklärbecken entlang. Die Energiekette im Gehäuse ist für lange Verfahrwege geeignet und sorgt für eine hohe Lebensdauer der Leitungen. Sie werden jederzeit mit definiertem Biegeradius geführt und die Energiekette übernimmt entstehende Zugkräfte. So werden leitungsbedingte Ausfälle verhindert.


Weitere Anwendungsbeispiele


smart plastics in der Kläranlage

Klärwerke laufen 24/7 an 365 Tagen im Jahr. Für die meisten rechteckigen Klärbecken ist der Einsatz eines Basic Flizz Systems sehr gut geeignet. Der Vorteil des Systems ist die modulare Bauweise und der Schutz der Energieführungs vor Wind und Wetter.
Das Flizz System kann entweder direkt an der Beckenmauer oder auf dem Boden entlang des Beckens montiert werden.
Zusätzlichen Schutz bietet das smart plastics EC.P System (EC = e-chain P = pullforce).

smart plastics in der Kläranlage

igus® Montageservice

Montageservice

Zeit und Geld sparen bei Wartung und Montage Ihrer Energiekettensysteme​

Wir haben das Know-how, wenn es um sichere Energieführungen und deren Installation vor Ort beim Kunden geht, vom Austausch einzelner Kettenglieder bis hin zum großen ​Modernisierungsprojekt, ob Montage der Einzelkomponenten oder als fertig konfektioniertes System. Diese Erfahrung ermöglicht es uns zudem, eine Systemgarantie von ​36 Monaten und mehr auf von igus installierte Energieführungen* zu geben – denn wir kennen unsere Produkte und Dienstleistungen​.


Einzelteilshop

Entdecken Sie hier die verfügbaren Einzelteile unseres basic flizz® Systems.

basic flizz® 2500 v2 mit e-kette® Serie 2500

Standardisierter und modularer Aufbau für:

Bestellnummer Beschreibung Stützabstand Außenhöhe
[mm]
Verfahrlänge
≤ [m]

IE31.3134.E Basic flizz – ohne Gleitschiene 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3135.E Basic flizz – Festpunkt am Stoß 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3136.E Basic flizz – Festpunkt mittig 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3137.E Basic flizz – mit Gleitschiene 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3217.E Basic flizz – mit Gleitschiene und Kettenkamm 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3138.E Basic flizz – Montageset Preis auf Anfrage In den Warenkorb
IE31.2316.E Basic flizz – Mitnehmerarm 60 x 60 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

basic flizz® 2500 HD mit e-kette® Serie E4.28

Lieferprogramm

Standardisierter und modularer Aufbau für:

Bestellnummer Beschreibung Stützabstand Außenhöhe
[mm]
Verfahrlänge
≤ [m]

IE31.3134.E Basic flizz – ohne Gleitschiene 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3137.E Basic flizz – mit Gleitschiene 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3217.E Basic flizz – mit Gleitschiene und Kettenkamm 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3138.E Basic flizz – Montageset Preis auf Anfrage In den Warenkorb
IE31.2316.E Basic flizz – Mitnehmerarm 60 x 60 Preis auf Anfrage In den Warenkorb
IE31.3220.E Basic flizz – Festpunkt am Stoß 3000 408 200 Preis auf Anfrage In den Warenkorb
IE31.3222.E Basic flizz – Festpunkt Mittig 3000 408 200 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

basic flizz eingehauste Führung

Hinweis:

Anschlusselemente für e-kette 2500 basic flizz Serie 2500 v2: Art. Nr. 2500.34PZB.A2
Anschlusselemente für e-kette E4.28 basic flizz Serie 2500 HD: Art. Nr. 916.809.1.052.VS.E.A2



Lieferzeit auf Anfrage
