Chemikalien- und korrosionsbeständig

Zeitersparnis durch schnelle Montage

Leiser als Führungsrinnen aus Metall

Wesentlich günstiger als eine vergleichbare Edelstahlrinne

Sehr leicht


Typische Anwendungsbereiche: Galvanisierung, Düngemittelherstellung und -transport, lange Verfahrwege mit niedriger Geschwindigkeit



guidelite plus: Chemikalien- und korrosionsfestes Rinnensystem und e-kette®

Das guidelite plus Führungssystem besteht komplett aus Kunststoffkomponenten und ist eine an beiden Seiten geschlossene Führungsrinne. Die guidelite plus besitzt mehr Führungsstabilität als die Standard guidelite und wird aus chemikalienbeständigem EG Material gefertigt.
Die Rinne besteht aus 500 mm Rinnenteilen die auf der jeweiligen Seite eine feste Haken- bzw. eine lockere Einschub-Verbindung besitzen. Dadurch kann einerseits der benötigte Stützabstand bei einem Meter gehalten werden und andererseits erlaubt die lockere Verbindung das Arbeiten der Rinne bei Temperaturschwankungen. Außerdem erlaubt es ein unkompliziertes Austauschen von einzelnen Segmenten.
Das Einspeisemodul ist einen Meter lang und besitzt eine Verschraubungsmöglichkeit für das Kunststoff-Metall-Anschlusselement der Kette und nachgearbeitete Gleitschienen für den richtigen Übergang des Obertrums von Kette auf Gleitschiene.



igumid EG+ GLP Werkstoffeigenschaften

Anwenderbericht

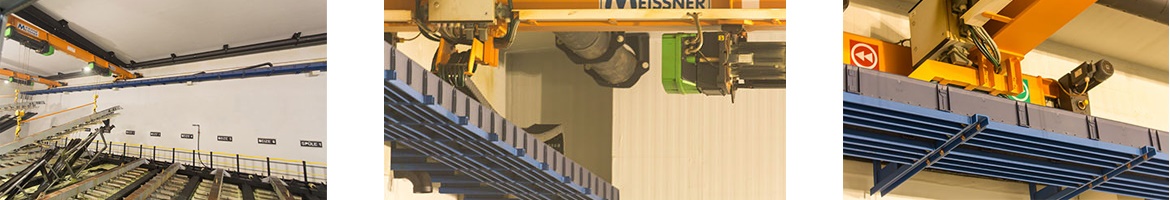

E-Kette und guidelite plus in der Anwendung

Firma Wiegel Verwaltung GmbH & Co KG
Energiekette und Kunststoffrinne aus chemikalienbeständigen Kunststoff von igus® seit Jahren erfolgreich im Einsatz



Zum kompletten Bericht

Bestellbeispiel:

Eine Beispielbestellung für 30m Verfahrweg mit einer E4.42.137.150.0.EG+ sieht wie folgt aus:
•             15 Stück 9GP.150.00.1000.EG+ (1 m Rinne ohne Gleitschiene)
•             15 Stück 9GP.150.64.1000.EG+ (1 m Rinne mit Gleitschiene)
•             1 Stück 9GP.150.64.167.E4.42.FP.EG+ (Festpunktmodul)
•             60 Stück 9GP.150.167.EG+ (Verbindungsstege)
In dem Festpunktmodul sind die Verbindungsstege bereits enthalten und müssen nicht mehr extra mitbestellt werden.

Lieferprogramm guidelite plus

Rinne
Art.-Nr.:
Art.-Nr. Höhe Gleitschiene [mm] für e-kette®
 9GP.150.00.1000.EG+ ohne Gleitschiene 0 Alle Preis auf Anfrage
 9GP.150.35.1000.EG+ mit Gleitschiene 35 2500 Preis auf Anfrage
 9GP.150.50.1000.EG+ mit Gleitschiene 50 2700/2700R Preis auf Anfrage
 9GP.150.64.1000.EG+ mit Gleitschiene 64 3500/E4.42/H4.42 Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD PDF Preisanfrage Staffelpreise myCatalog
Verbindungssteg
Art.-Nr.:
Art.-Nr. Innenbreite Rinne [mm] Außenbreite Kette [mm]
min.

max.
 9GP.150.96.EG+ 96 92 95 Preis auf Anfrage
 9GP.150.107.EG+ 107 103 106 Preis auf Anfrage
 9GP.150.118.EG+ 118 114 117 Preis auf Anfrage
 9GP.150.122.EG+ 122 118 121 Preis auf Anfrage
 9GP.150.137.EG+ 137 133 136 Preis auf Anfrage
 9GP.150.143.EG+ 143 139 142 Preis auf Anfrage
 9GP.150.167.EG+ 167 163 166 Preis auf Anfrage
 9GP.150.204.EG+ 204 200 203 Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Preisanfrage Staffelpreise myCatalog
Festpunktmodule
Art.-Nr.:
Art.-Nr. Innenbreite Rinne [mm]*
 9GP.150.64.122.E4.42.FP+ 122 Preis auf Anfrage
 9GP.150.64.167.E4.42.FP+ 167 Preis auf Anfrage
 9GP.150.64.204.E4.42.FP+ 204 Preis auf Anfrage
 9GP.150.64.122.3500.FP+ 122 Preis auf Anfrage
 9GP.150.64.167.3500.FP+ 167 Preis auf Anfrage
 9GP.150.64.204.3500.FP+ 204 Preis auf Anfrage
 9GP.150.64.167.E4.42.FP.EG+ 167 Preis auf Anfrage
 9GP.150.64.204.E4.42.FP.EG+ 204 Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Preisanfrage Staffelpreise myCatalog
*Info: Bei zu wenig Spiel kann es passieren, dass das Anschlusselement am Festpunkt in die Rinne gedrückt werden muss. Dies kann die Rinne problemlos ab.
