TR.B - Intelligente Bruchüberwachung für die Robotik

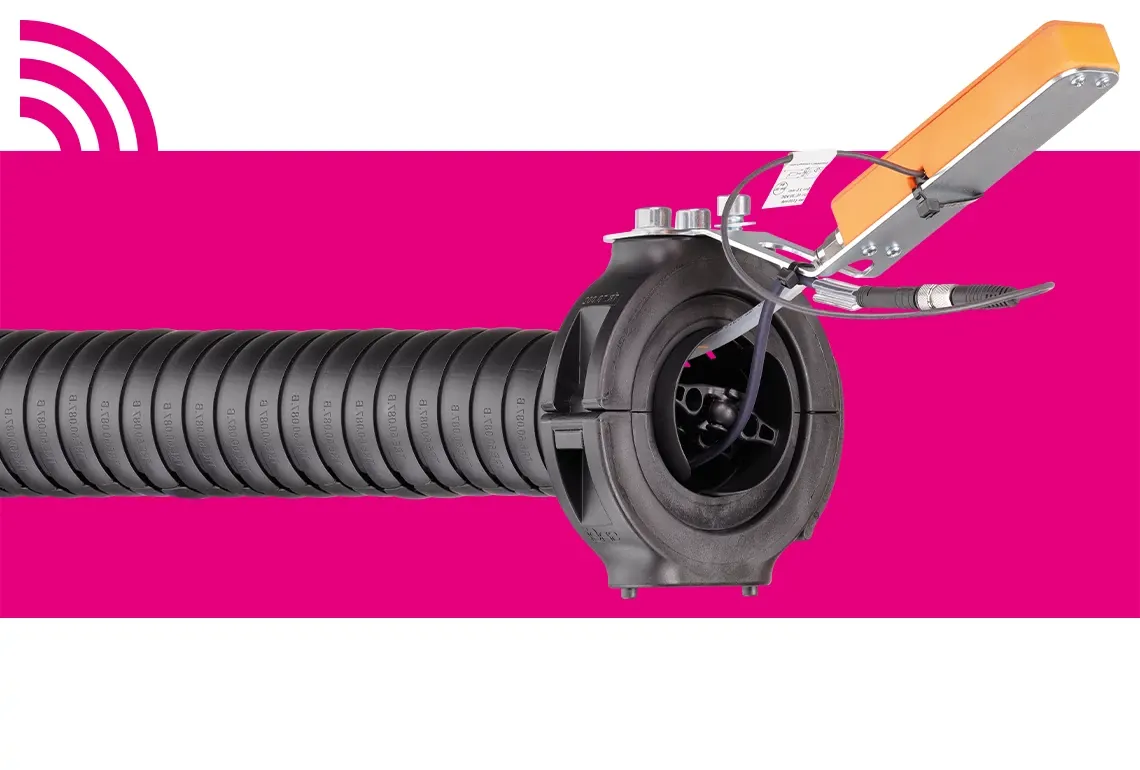

Sensorik

Das System TR.B von igus ist speziell dafür entwickelt, Bruchstellen an der triflexR - Kette frühzeitig zu identifizieren, die Anlage anzuhalten und den Anlagenbetreiber zu alarmieren.

Die Sensoreinheit enthält einen in verschiedenen Längen verfügbaren PA-Schlauch mit Außendurchmesser 6 mm, durch den ein Dyneema-Seil geführt wird. Die Montage der Sensoreinheit erfolgt mithilfe eines Montagebleches am Festpunktende der Kette. Der Schlauch wird wie eine Leitung durch die Kette geführt und am Mitnehmer an einem der Zugentlastungszähne fixiert.

Die Sensoreinheit ist unabhängig von der Größe der verwendeten triflex®, jedoch lassen sich je nach Schaltfunktion zwei Varianten unterscheiden (Öffnerkontakt oder Schließerkontakt)..

Auswertemodul

Anschließend werden alle gelieferten Sensordaten zu den Zug- / Schubkräften permanent mit dem i.Sense Modul II ausgewertet werden, welches im Schaltschrank der zu überwachenden Anlage montiert und mit chainflex Leitungen angeschlossen wird. Dort werden alle Bewegungsanomalien sofort erkannt und direkt über einen Öffnerkontakt an den Anwender bzw. die Maschinensteuerung, z.B. Siemens SPS, gemeldet.

Mit der neusten Generation können bis zu vier Condition Monitoring Sensoren gleichzeitig mit nur einem Schaltschrankmodul verbunden werden, was eine erhebliche Platz- und Kosteneinsparung bedeutet.

Konnektivität

Zudem bietet das neue Modul eine Vielzahl von typischen Industrie 4.0-Use Cases wie Remote-Resetting oder eine SMS / E-Mail Alarmfunktion. Neben der unmittelbaren Einbindung in die SPS Anlagensteuerung, um im Notfall einen totalen Maschinenausfall zu verhindern, bietet das i.Sense Modul noch weitere Netzwerkoptionen.

Zum Einen kann über das optionale SMS-Modul ein ortsunabhängiges Alerting realisiert werden. Und zum Anderen können in Verbindung mit einem i.Cee Modul alle erfassten Sensordaten in einem Online Dashboard ausgegeben werden.
