EC.W - Zustandsüberwachung für gleitende e-ketten.

Der Zustandssensor ermöglicht kostengünstig eine Echtzeit-Zustandsüberwachung von gleitenden e-kettensystemen mit integriertem Potentialausgang zur direkten Maschinenanbindung.

_{Mehr Anlagenverfügbarkeit so günstig wie nie. Der neue i.Sense EC.W Lebensdauersensor.}

Was ist EC.W und welche Vorteile bringt es mir?

Funktionsweise und Vorteile

Der EC.W (EC = e-chain, W = Wear) Lebensdauersensor wird an einem der letzten Öffnungsstege auf Festpunktseite montiert.
Die Sensorik aus dem hauseigenen igus 3D-Druck erfasst den aktuellen IST-Zustand der Kettenseitenteile.
Die Messergebnisse werden entweder direkt an die die SPS Anlagensteuerung übermittelt oder per optionalem i.Cee Modul für übergreifende Monitoring-Systeme zur Verfügung gestellt.

Aus welchen Komponenten besteht EC.W?

Die Technologie zur smarten Zustandsüberwachung im Detail

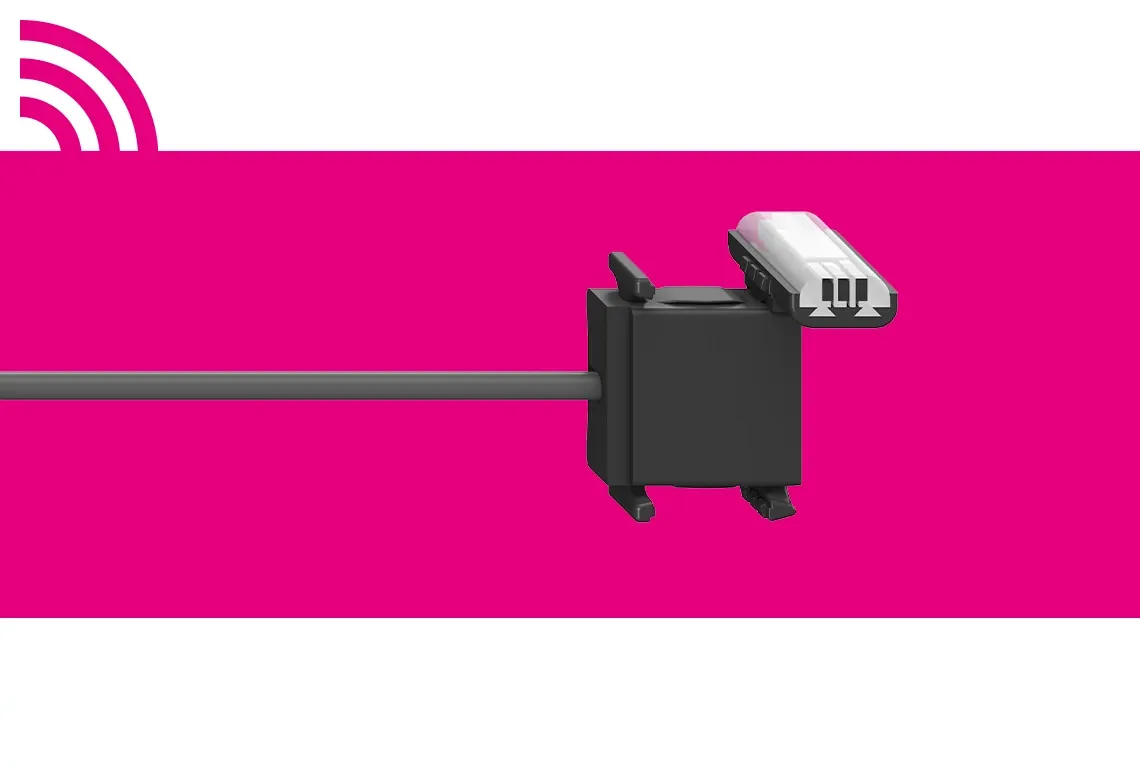

Sensorik

Die Sensoreinheit ist in einem speziellen Trennsteg integriert, der in einem der letzten Kettenglieder auf Festpunktseite der e-kette montiert wird. In diesem Bereich ist die e-kette statisch und die zu führenden Leitungen können um den Trennsteg geführt werden.

Auf dem Trennsteg ist ein Verschleißblock mit drei Leiterstreifen montiert, der sich im laufenden Betrieb nach und nach abreibt.

Der Trennsteg wird über eine integrierte 1 Meter lange Leitung mit einer zusätzlichen Box verbunden, in der sich die Elektronik befindet.

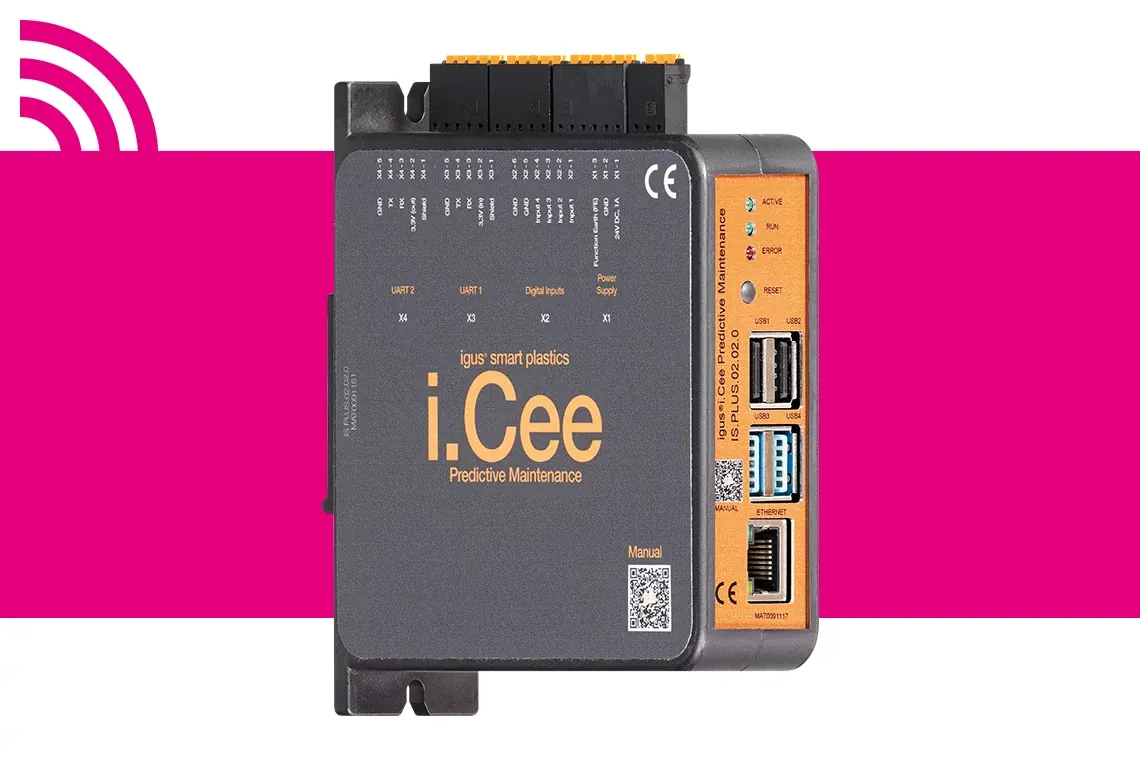

Auswertemodul

Das i.Cee:plus II Modul ist für die Montage im Schaltschrank konzipiert und stellt die zentrale Komponente der vorausschauenden Wartung in e-kettensystemen dar.
Es sammelt und verarbeitet Echtzeitdaten, um den optimalen Austauschzeitpunkt des Produkts zu ermitteln. Das Modul lässt sich nahtlos in lokale Steuerungssysteme (SPS) integrieren oder über Standardprotokolle (wie z.B. JSON, MQTT, REST) an verschiedene Plattformen anbinden.

Mehr erfahren

Konnektivität

Die verarbeiteten Daten können über ein anpassbares Dashboard lokal oder aus der Ferne abgerufen werden.

Hier stehen Live-Status-Updates, Warnungen oder Wartungsempfehlungen zur Verfügung.

Mehr erfahren

Integration in eigene Netzwerkumgebung

Als Bestandteil der i.Sense Zustandsüberwachung von smart plastics können alle Daten des neuen EC.W Sensor auch im Schaltschrankmodul i.Cee ausgewertet. Darüber kann dann das komplette Alarm- bzw. Eskalationsmanagement der Anlage digital gesteuert werden.

Mit dem i.Cee Modul bieten sich zudem zahlreiche Integrationsmöglichkeiten in vorausschauende Wartungskonzepte. Vom präventiven Servicemanagement, welches die regelmäßigen Wartungen nutzungsabhängig einplant, bis hin zum ortsunabhängige Störungsmanagement, welches jede unvorhergesehene Veränderung sofort über diverse mobile Kanäle meldet. Aggregiert werden alle Informationen in einem modernen Dashboard, online oder offline im lokalen Netzwerk je nach Kundenwunsch.

Vorausschauende Wartung mit smart plastics | i.Cee

„Weniger Aufwand, höhere Verfügbarkeit“

„Weniger Wartungsaufwand, höhere Verfügbarkeit, die Möglichkeit alle verschiedenen Leitungen und Schläuche in einem System zu führen, die elektronische Zug-/Schubkraftüberwachung i.Sense EC.P... Ich würde immer wieder intelligente Energieketten von igus nehmen!"

Dipl.-Ing. Fabian Wilhelm, Projektleiter der AOS Stade GmbH

Weltweite Kundenanwendungen

Ob in der internationalen Automobilproduktion, der globalen Kranindustrie oder in regionalen Abwasserbetrieben: i.Sense EC.P Systeme kommen überall dort erfolgreich zum Einsatz, wo Instandhaltungskosten gespart und Maschinen Downtime verhindert wird:
