igus Mobile Shore Power Outlet (iMSPO) für Kreuzfahrtterminals

Zuverlässige, sichere Landstromversorgung für den Kreuzfahrtbetrieb

Die iMSPO "Cruise" im Überblick

Das iMSPO "Cruise" ist eine mobile Landstromlösung, die für Kreuzfahrtterminals entwickelt wurde. Es ermöglicht sichere und effiziente Schiffsanschlüsse und ist vollständig in die Terminalumgebung integriert, wenn er nicht Gebrauch ist.

Reichweite von bis zu 400 m zur Abdeckung eines gesamten Liegeplatzes
Versteckte Installation - das System bleibt unsichtbar, wenn es nicht benutzt wird
Die Kabel sind in einer Energiekette und Führungsschienenstruktur geschützt und liegen nicht auf dem Boden auf
Präzise Ausrichtung des Steckdosenwagens auf die CMS-Position des Schiffes minimiert die Handhabung der Leitungen und die Belastung des bedienenden Personals.

[Link "Request Information" -> Soll der Link auf ein Contactform laufen? Wenn ja - gibt es hier schon etwas?]

Was kann ich auf dieser Seite finden

Ein System. Mehrere Schiffstypen.

Hybride Systemkonfiguration

Ein "Steckdosenwagen" unterstützt sowohl Kreuzfahrt- als auch RoRo-Verbindungen
Der Bedarf an separater Infrastruktur wird reduziert
Die Terminalfläche und das Gesamtdesign des Terminals wird optimiert
Konform mit IEC 80005-1 Anhang C (Kreuzfahrtschiffe) und Anhang B (RoRo-Schiffe)

Flexible Installationsmöglichkeiten

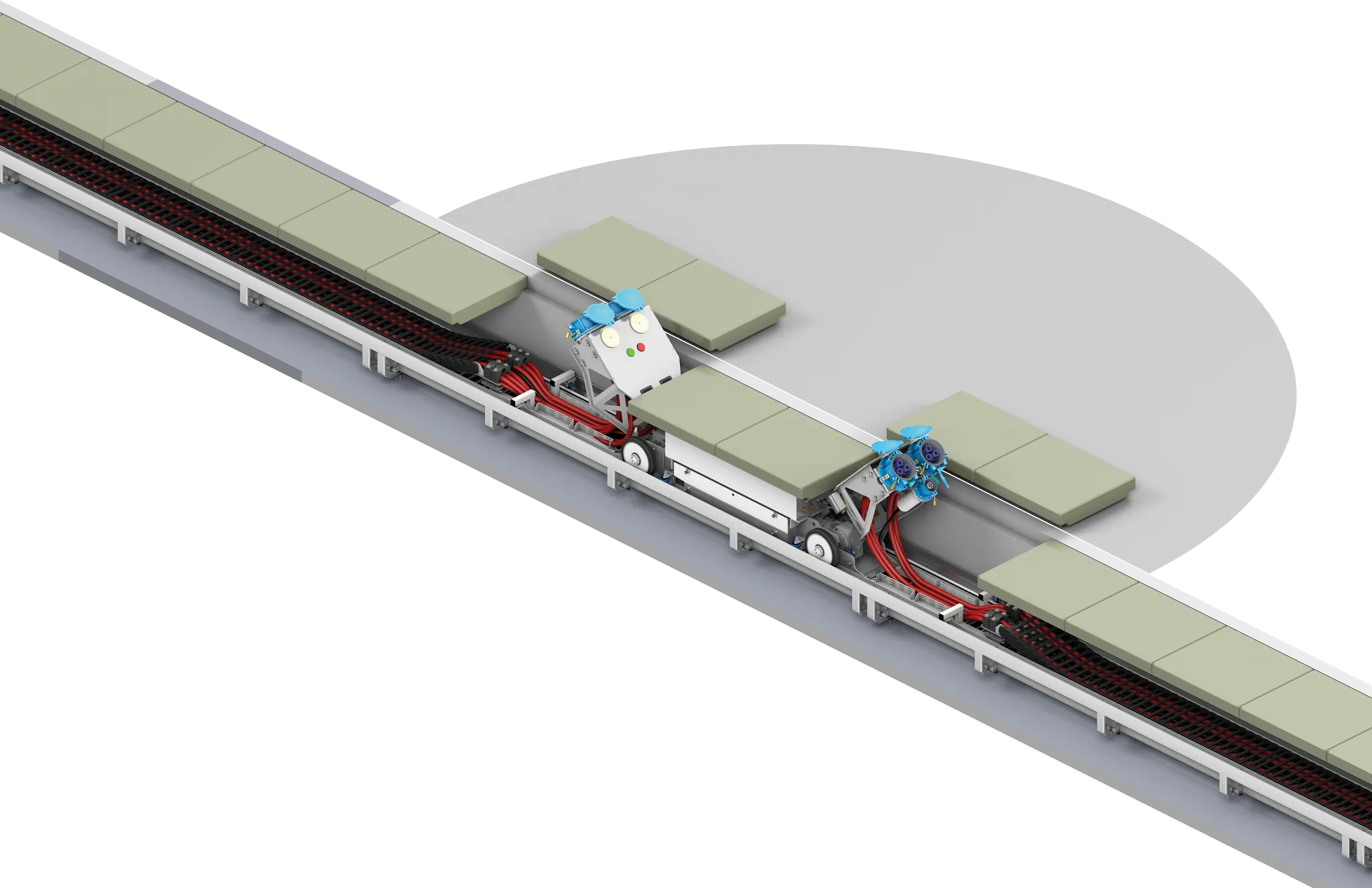

Variante A - Montage in einem Graben

Wird unterhalb des Bodens installiert, bleibt geschützt und außer Sichtweite, bis er gebraucht wird
Muffenwagen fährt in Position; Grabenabdeckungen werden für den Anschluss geöffnet
Keine permanenten Hindernisse auf dem Terminaldeck
Positionierung an beliebiger Stelle am Kai, wo ein Anschluss benötigt wird mit einer Fernbedienung benötigt

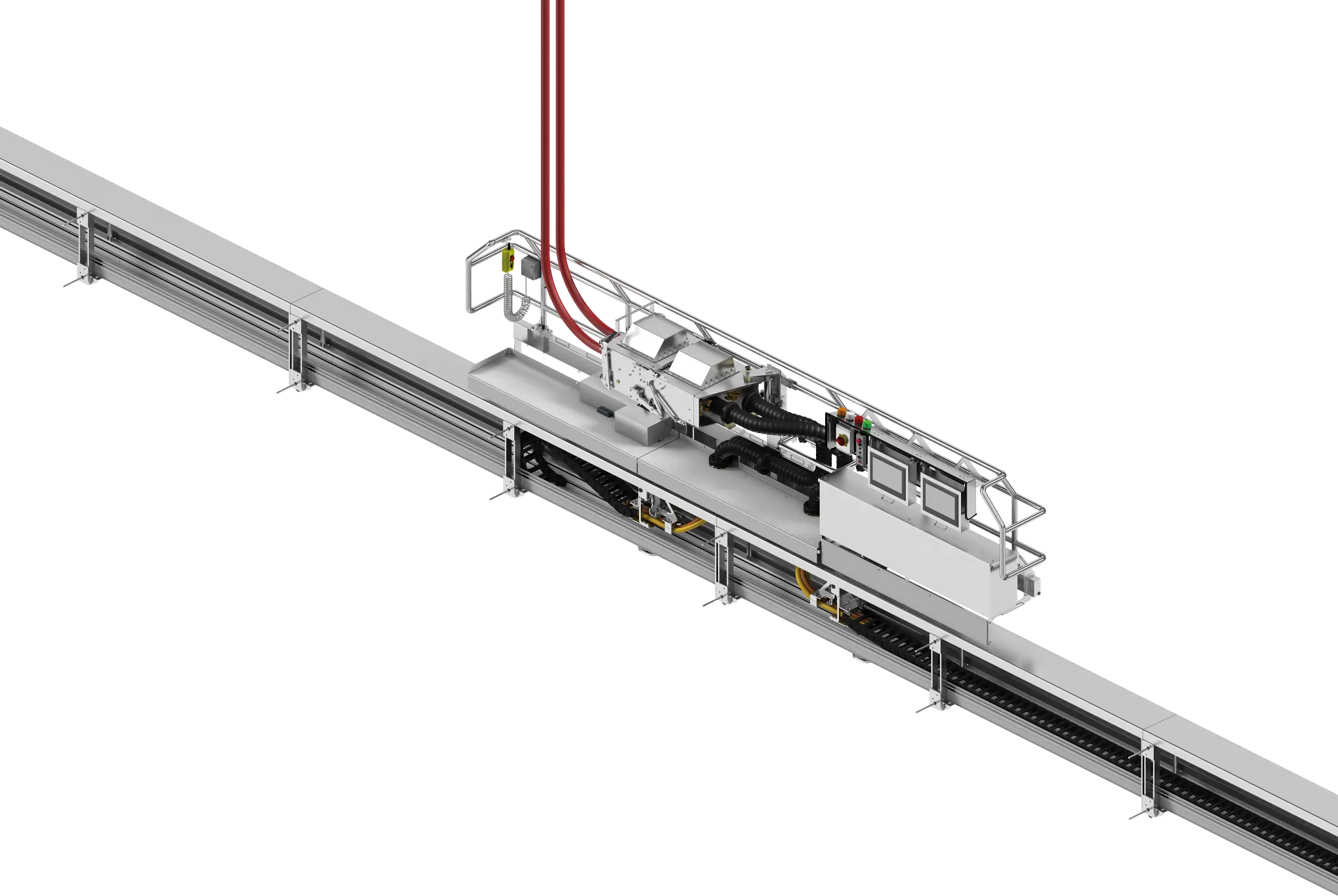

Variante B - Montage an der Kaimauer

Montage oberhalb der Beplankungsanlage, frei von Festmacherleinen und Schiffsbetrieb
Der Steckdosenwagen und die Steckdosenbox bleiben außerhalb außerhalb des Arbeitsbereiches - über dem Wasser und außerhalb des Terminaldecks
Ein klarer und sicherer Arbeitsbereich auf dem Kai bleibt erhalten
Keine großen Gewölbe oder Gruben oder oberirdische Sockel zur um einen Steckdosenkasten für CMS-Anschlüsse unterzubringen

Installation des Systems

Schnelle, standardisierte Planung und Bereitstellung reduziert das Gesamtprojektrisiko durch einen bewährten Installationsansatz:

Standardisiertes Systemdesign ermöglicht wiederholbare und vorhersehbare Installation
Geringere Komplexität vor Ort im Vergleich zu herkömmlichen Landstromsystemen
Installationszeiten werden in Wochen, nicht in Monaten gemessen
Minimale Unterbrechung des laufenden Terminalbetriebs während der Installation
Vereinfacht die Koordination zwischen den Bereichen Bau, Elektrik und Mechanik

Keine Kabeltrommeln.
Keine Schleifringe.
Kleineres Kabelmanagementsystem.
Schnellere, sicherere und einfachere Bedienung.

Das iMSPO für Kreuzfahrtterminals ermöglicht kleinere, effizientere Kabelmanagementsysteme durch die Beseitigung der trommelbasierten Komplexität.

Entfernt trommelbasierte Systemabhängigkeiten

Entfernt die Abhängigkeit von kabeltrommelbasierten CMS-Maschinen und Schleifringübertragern
Vereinfacht die Systemarchitektur durch Reduzierung der mechanischen Komplexität
Eliminiert die Notwendigkeit großer dedizierter Hochspannungs-Ausschlusszonen, die mit trommelbasierten Systemen verbunden sind

Ermöglicht kleinere, effizientere CMS-Ausrüstung

Ermöglicht kleinere, leichtere und wendigere CMS-Maschinen
Reduziert den gesamten CMS-Fußabdruck und die Auswirkungen auf das Terminal-Layout
Vereinfacht die Integration in bestehende Terminalumgebungen

Verbessert die Betriebseffizienz

Minimiert das Kabelhandling beim Anschließen und Trennen der Verbindung
Verbessert die CMS-Positionierung und Manövrierfähigkeit am Liegeplatz
Vereinfacht und beschleunigt den Anschlussprozess

Entwickelt für sicheren und effizienten Betrieb

Sicherheitssystem

IEC 80005-1 Anhang C Pilotkreis-Sicherheitssystem
Zulässige Sequenzen werden vor der Einschaltung überprüft
Gesteuert durch eine ausfallsichere SPS

System-Überwachung

HMI-System des Bedieners am Kai oder in der Nähe des Landkraftwerks
Vollständiger Systemstatus, Fehlerprotokolle und Diagnose
Fehlerbehebung vor Ort und aus der Ferne

Plug Access Locking System

Magnetische Verriegelung von Steckdosenabdeckungen und/oder Steckern, wenn die Sicherheitsbedingungen nicht erfüllt sind
Integriert mit ausfallsicherem PLC und Erdungsstatus
Verhindert Interaktion unter unsicheren Bedingungen

Normen & Einhaltung

IEC 80005-1 Anhang C-konform (11 kV, 16 MVA)
Konform mit der EU-Maschinenrichtlinie 2006/42/EG

Operative Vorteile

100%ige Anschlussfähigkeit - heute und morgen

Vollständige Liegeplatzabdeckung ohne tote Zonen, die eine Verbindung an jeder Schiffsposition ermöglicht
Einmalige Investition in die Infrastruktur, keine zukünftigen Änderungen erforderlich
Konzipiert für eine 20-jährige Betriebslebensdauer
Schnelle, einfache und sichere Verbindungen maximieren die Einschaltdauer und verbessern den ROI

Terminalbetrieb und Wartung

Eliminiert die Landstromversorgung als Einschränkung für das Terminallayout, die Positionierung der Schiffe und den täglichen Betrieb
Reduziert den Ausrüstungsumfang durch den Wegfall von trommelbasierten Systemen und zugehörigen Komponenten
Minimiert Inspektions-, Test- und laufende Wartungsanforderungen
Reduziert die Arbeitsanforderungen und vereinfacht die Anschlussverfahren
Ergonomisches Design minimiert die Belastung des Bedieners und die manuelle Kabelhandhabung

Integration am Terminal

Keine permanenten festen Hindernisse auf dem Terminal
System bleibt während des Betriebs außerhalb des Arbeitsbereichs
Vollständig geschützte Kabel innerhalb des Systems - keine freiliegenden Kabel auf dem Boden
Das System bleibt verborgen, wenn es nicht benutzt wird
