Flanschlager mit 4 Befestigungslöchern, EFSM igubal®, Kugelkalotte iglidur® J

Maßreihe: E, in Anlehnung an DIN ISO 12240
Material Gehäuse: igumid G
Kalotte aus iglidur® J
Einfache Montage
Ausgleich von Fluchtungsfehlern
Absolut korrosionsbeständig
Sehr geringes Gewicht
Wartungsfreier Trockenlauf
Zeitersparnis durch schnelle Montage

Unsicher ob es passt?

Experten System

Gratismuster anfordern

Fragen Sie den Experten

igubal Kontaktanfrage

Produktbeschreibung

igubal® Flanschlager

Für die Lagerung von Wellenenden oder Wellendurchführungen wurden igubal®-Flanschlager entwickelt.

Das Gehäuse besteht aus igumid G, einem besonders schlagfesten, langfaserverstärkten Polymer. Langzeitig geeignet für Temperaturen von -30 °C bis +80 °C.

Hier ist die Kugelkalotte aus iglidur® J gefertigt, einem Werkstoff, der sich durch geringe Feuchtigkeitsaufnahme, niedrigste Reibwerte im Trockenlauf und äußerst geringe Stick-Slip-Neigung auszeichnet. Letzteres ist besonders wichtig bei geringen Belastungen und sehr langsamen Bewegungen.

Einfache Montage
Ausgleich von Fluchtungsfehlern
Absolut korrosionsbeständig
Sehr geringes Gewicht
Wartungsfreier Trockenlauf

Typische Anwendungsbereiche

Anlagenbau
Automation
Agrar
Maschinenbau
Lebensmittelbranche

Viele weitere Anwendungsbereiche finden Sie bei unseren Branchenlösungen

Wann nehme ich es?

Wenn Chemikalienbeständigkeit gewünscht ist
Wenn eine kostengünstige Alternative gewünscht ist
Wenn schmutzunempfindliche Lager benötigt werden
Wenn Fluchtungsfehler ausgeglichen werden sollen

Wann nehme ich es nicht?

Wenn Temperaturen über +80 °C herrschen
Wenn ein integrierter Stellring benötigt wird
Wenn Abmessungen über 30 mm benötigt werden
Wenn Rotationsgeschwindigkeiten von über 0,5 m/s realisiert werden sollen

Nutzen Sie unsere Filtermöglichkeiten, um das geeignete Produkt zu finden

Einsatzgebiete

Da auch igubal®-Flanschlager für wartungsfreien Trockenlauf geeignet sind, kommen sie besonders für Anwendungen infrage, bei denen der Einbauort schwer zugänglich ist, in feuchter oder nasser Umgebung liegt oder spezielle Hygieneanforderungen stellt. So finden sich igubal®-Flanschlager zum Beispiel in Waschbürstensteuerungen, in Fassaden-Sonnenschutzanlagen, in der Fördertechnik und in Bäckereimaschinen.

Montage

Die 2-Loch igubal® Flanschlager sind mit Langlöchern versehen, die ein problemloses Nachstellen ermöglichen. Ein exaktes Ausrichten der Lagergehäuse ist nicht erforderlich, da das Flanschlager Fluchtungsfehler selbstständig ausgleicht. Gesonderte Stellringe können zur Fixierung der Welle genutzt werden.

Technische Daten

Online Tools

Experte für Gelenklager

Jetzt mit wenigen Eingaben die zu erwartende Lebensdauer für igubal® Gelenklager berechnen.

Downloads

Andere Lösungen

Clips-Gelenklager, heavy duty, ECLM-HD, igubal®

Für hohe Axiale und radiale belastungen, Maßreihe E

5,12 EUR/Stk.

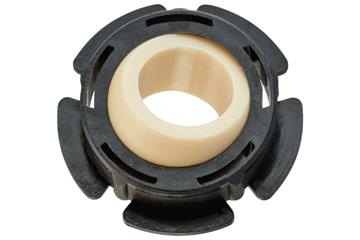

Clips-Gelenklager, maximaler Toleranzausgleich, EGFM-T J, igubal®

Für extrem geringe Bauräume, Toleranzausgleich, Maßreihe E

2,05 EUR/Stk.

Gelenklager, KGLI, inch, igubal®

Classic Design, einfache Montage, Maßreihe K

2,28 EUR/Stk.

Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® J4V

Einfache Montage, zwei Befestigungslöcher, Maßreihe E

5,27 EUR/Stk.

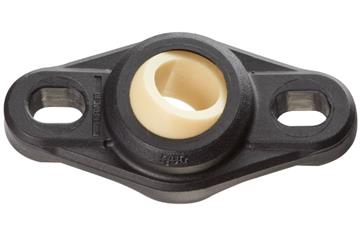

Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® J

Einfache Montage, zwei Befestigungslöcher, Maßreihe E

4,19 EUR/Stk.

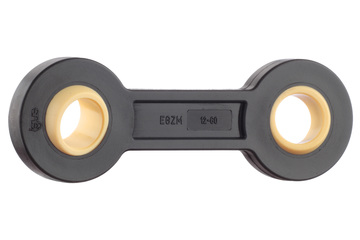

Doppelgelenklager, EGZM, J, igubal®

Robuster Kunststoff, Maßreihe E

2,31 EUR/Stk.

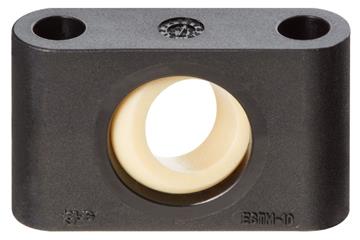

Stehlager, ESTM, J, igubal®
