drylin® ZAW - Auslegerachse

Besondere Eigenschaften

Antriebseinheit fest montiert, nur Profil und Last werden bewegt

Achsprofil aus hartanodisiertem Aluminium

Absolut schmiermittelfrei und korrosionsbeständig

Geringes Gewicht

Hohe Beschleunigungen

max. axiale Last 50 N

Zu diesen Artiklen passend:

drylin® E – Produktübersicht

Technische Daten, Antriebsmomente, Aufbau der Zahnriemenachse

Technische Daten: Linearachsen mit Zahnriemenantrieb

drylin® ZLW - Antriebsmoment und Belastung

drylin® ZLW- Aufbau Zahnriemenachse

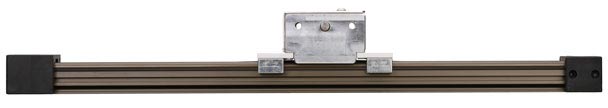

ZAW - Auslegerachse


Art.-Nr.:
L max.:

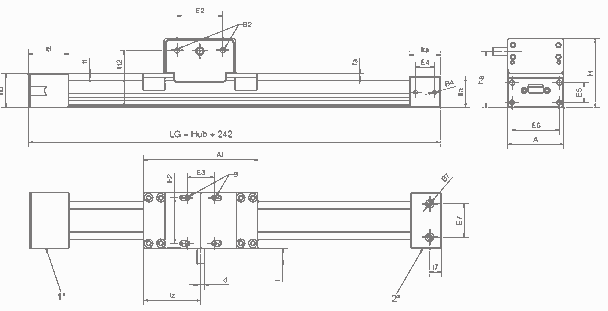

Abmessungen [mm]

Bestellnr.	A -0,3	H	LG Hub	Al ±0,3	ha ±0,1	d h9	l +1	lz	max. Hublänge	Gewicht
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg] + 0,14 / 100 mm Hub
ZAW-1040-02-S-150-L	74	91	242	150	74	10	20	75	1000	1,75	Preis auf Anfrage
ZAW-1040-02-S-150-R	74	91	242	150	74	10	20	75	1000	1,75	Preis auf Anfrage
ZAW-1040-02-S-150-L/R	74	91	242	150	74	10	20	75	1000	1,75	Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

Anschlussmaße [mm]

Bestellnr.	E2 ±0,15	E3 ±0,15	B -0,3	B2	htf Hub	ltf ±0,3	ff ±0,1	fa h9	lta +1	E4	B4 ±0,15	E5 ±0,15	E6
		[mm]			[mm]	[mm]	[mm]	[mm]	[mm]	[mm]		[mm]	[mm]
ZAW-1040-02-S-150-L	60	60	M6	M8	44	52	2	5	40	20	M6	26	62
ZAW-1040-02-S-150-R	60	60	M6	M8	44	52	2	5	40	20	M6	26	62
ZAW-1040-02-S-150-L/R	60	60	M6	M8	44	52	2	5	40	20	M6	26	62
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

1 = freie Traverse ZTF
2 = Anschlusstraverse ZTA

Festlegen der Position der Antriebswelle (rechts oder links), in Blickrichtung x!
1 = Antriebswelle links
2 = Antriebswelle rechts
x = Blickrichtung Antriebswelle
