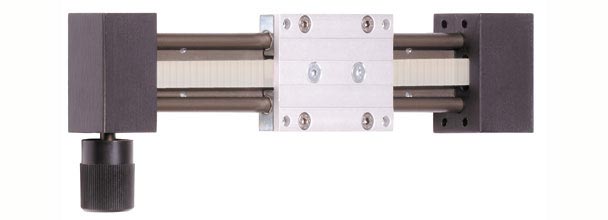

drylin® ZLW: Linearachsen für extreme Bedingungen

Unter Wasser / Tiefkühl

Neu in diesem Jahr:

Version LT für Tiefkühlanwendungen bis -30°C
Version UW für den Unterwassereinsatz

Die bewährten drylin®-Zahnriemenachsen sind für das schnelle Positionieren kleiner Lasten entwickelt worden. Neben der geringen Eigenmasse von Führung und Schlitten, die zu einer geringen Massenträgheit führen, sind die zahnriemenbetriebenen Lineareinheiten korrosionsbeständig, leicht und kompakt.

100 % schmiermittelfreie Ausführung mit Gleitlagern

vielseitige und einfache Montage

frei wählbare Hublänge

flach und robust

leicht und korrosionsgeschützt

Branchen: Prüftechnik, Lebensmittelindustrie

Zu diesen Artiklen passend:

drylin® E – Produktübersicht

Technische Daten		ZLW-1040-LT für Tiefkühlanwendungen	ZLW-1040-UW für den Unterwassereinsatz
Gewicht ohne Hub	[kg]	1,0	1,0
Gewicht 100 mm Hub	[mm]	0,14	0,14
max. Hublänge*	[mm]	2.000	1.000
Übersetzung	[mm/U]	70	70
Verzahnung		AT 5	AT 5
Zahnriemenmaterial		TPUKF2	PU mit Edelstahl-Zugträgern
Zahnriemenbreite	[mm]	16	16
Zahnriemenspannung	[N]	200	50
max. Radialbelastung	[N]	300	100
Umlenklager		Kältekugellager	xiros® Kugellager
max. Geschwindigkeit	[m/s]	5	1
max. Positionsabweichung des Schlittens, lastabhängig	[mm]	±0,2	±0,5
* längere Hublängen auf Anfrage

drylin® ZLW-LT in einem Pizza-Automaten, der innerhalb von zwei Minuten eine tiefgekühlte vorgebackene Pizza fertig backen und dem Kunden servieren kann. Alle verwendeten Lagerkomponenten funktionieren auch bei -20°C.


Art.-Nr.:

Lieferprogramm ZLW-1040-LT

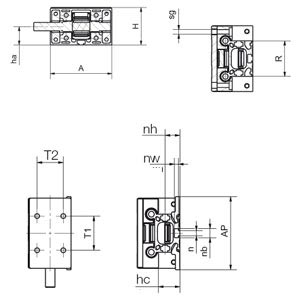

Art.-Nr.	A	Al	H	E2	l	hc	E3	R	f	lt	sg	ha	lz	l2
	-0,3			±0,15			±0,15	±0,15		±0,3
ZLW-1040-LT-100-L⁽¹⁾	74	100	45	60	209	22,5	87	40	1	52	M6	22	27	20	351,33 EUR
ZLW-1040-LT-100-R⁽¹⁾	74	100	45	60	209	22,5	87	40	1	52	M6	22	27	20	351,33 EUR
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

(1) Maß X frei wählbar

Fortsetzung Lieferprogramm ZLW-1040-LT

Art.-Nr.	d2	X	E	AP	LP	dp	n	np	nw	nh	T1	T2	d
			±0,2	-1							±0,25	±0,25
ZLW-1040-LT-100-L⁽¹⁾	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26,5	5
ZLW-1040-LT-100-R⁽¹⁾	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26,5	5
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

(1) Maß X frei wählbar


Art.-Nr.:

Lieferprogramm ZLW-1040-UW

Art.-Nr.	A	Al	H	E2	l	hc	E3	R	f	lt	sg	ha	lz	l2
	-0,3			±0,15			±0,15	±0,15		±0,3
ZLW-1040-UW-100-L⁽¹⁾	74	100	45	60	209	22,5	87	40	1	52	M6	22	27	20	351,33 EUR
ZLW-1040-UW-100-R⁽¹⁾	74	100	45	60	209	22,5	87	40	1	52	M6	22	27	20	351,33 EUR
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

(1) Maß X frei wählbar

Fortsetzung Lieferprogramm ZLW-1040-UW

Art.-Nr.	d2	X	E	AP	LP	dp	n	np	nw	nh	T1	T2	d
			±0,2	-1							±0,25	±0,25
ZLW-1040-UW-100-L⁽¹⁾	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26,5	5
ZLW-1040-UW-100-R⁽¹⁾	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26,5	5
