drylin® ZLW - Zahnriemenachse - Antriebsmoment und Belastung
Antriebsmoment und Belastung der ZLW-1040/1080
Einbaulage horizontal - ZLW-1040/1080, Version Basic 02
Einbaulage vertikal - ZLW-1040/1080, Version Basic 02
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
Einbaulage horizontal - ZLW-1040/1080, Version Standard 02
Einbaulage vertikal - ZLW-1040/1080, Version Standard 02
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
* Annahme: die zu bewegende Masse befindet sich max. in einem umschriebenen Kreis mit R = 100 mm zur Mitte der Führungsschiene, max. zul. Moment, Version 01: 1,3 Nm, a = 0 m/s²; Version 02: 2,4 Nm, a = 0 m/s²; Konstantfahrt, ohne nennenswerte Beschleunigung
ZLW-0630 und ZLW-1040/1080
ZLW-1040/1080, Version Basic 02 und Standard 02
X = Belastung des Wagens [N]
Y = Geschwindigkeit des Wagens [m/s]
Die Grafik berücksichtigt die Summe aller auf den Wagen wirkenden Kräfte. ED = Einschaltdauer
X = Stützlänge [mm]
Y = Belastung [N]
Maximal 2 mm Durchbiegung zulässig.
Antriebsmoment und Belastung der ZLW-0630
Einbaulage horizontal - ZLW-0630, Version Basic 02
Einbaulage vertikal - ZLW-0630, Version Basic 02
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
Einbaulage horizontal - ZLW-0630, Version Standard 02
Einbaulage vertikal - ZLW-0630, Version Standard 02
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
* Annahme: die zu bewegende Masse befindet sich max. in einem umschriebenen Kreis mit R = 100 mm zur Mitte der Führungsschiene, max. zul. Moment, Version 01: 1,3 Nm, a = 0 m/s²; Version 02: 2,4 Nm, a = 0 m/s²; Konstantfahrt, ohne nennenswerte Beschleunigung
ZLW-0630 und ZLW-1040/1080
ZLW-0630, Version Basic 02 und Standard 02
X = Belastung des Wagens[N]
Y = Geschwindigkeit des Wagens [m/s]
Die Grafik berücksichtigt die Summe aller auf den Wagen wirkenden Kräfte. ED = Einschaltdauer
X = Stützlänge [mm]
Y = Belastung [N]
Maximal 2 mm Durchbiegung zulässig.
Antriebsmoment und Belastung der ZLW-1660

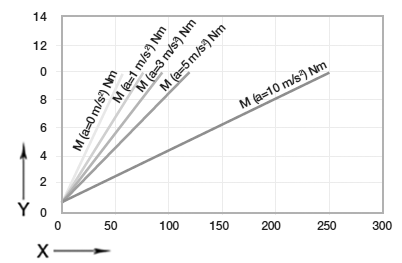

Einbaulage horizontal - ZLW-1660, Version Standard 02

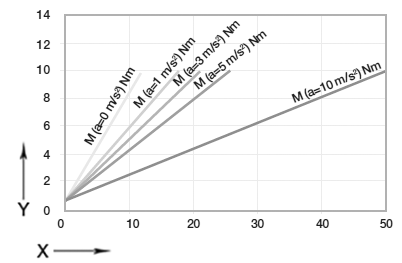

Einbaulage vertikal - ZLW-1660, Version Standard 02
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
X = Nutzlast [kg]
Y = Antriebsmoment [Nm]
* Annahme: die zu bewegende Masse befindet sich max. in einem umschriebenen Kreis mit R = 100 mm zur Mitte der Führungsschiene, max. zul. Moment, Version 01: 1,3 Nm, a = 0 m/s²; Version 02: 2,4 Nm, a = 0 m/s²; Konstantfahrt, ohne nennenswerte Beschleunigung

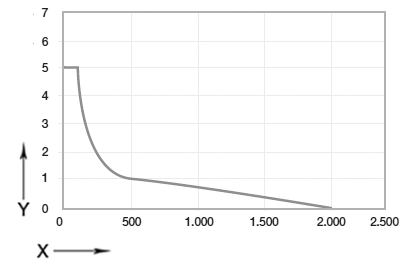

Einbaulage horizontal; Die Grafik berücksichtigt die Summe aller auf den Wagen wirkenden Kräfte.
X = Belastung des Wagens[N]
Y = Geschwindigkeit des Wagens [m/s]
