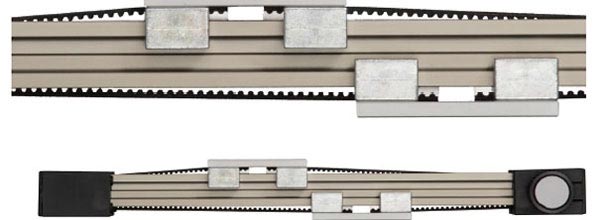

Platz sparen - Gegenlauf auf engstem Raum

Die neue Baugröße der wartungs- und schmiermittelfreien Zahnriemenachse für schnelles gegenläufiges Positionieren.

schnelles gegenläufiges Positionieren

schnelle Rechts-links-Verstellung

kompakt und leicht

Motorflansch für NEMA23 ab Lager lieferbar

als Standard und Basic-Version erhältlich

inkl. Winkelflansch zur Befestigung

Branchen: Verpackung, Automation und Handling, Papier, Robotik

Zu diesen Artiklen passend:

drylin® E – Produktübersicht


Art.-Nr.:

Art.-Nr.	A	AI	H	E2	E3	l	R	f	lt	sg	hs	lz	l2	d2	Max. Hublänge
	-0,3			±0,15	±0,15		±0,15		-0,3					h9
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]		[mm]	[mm]	[mm]	[mm]
ZLW-0630-OD-02-B-60-L⁽¹⁾	54	60	31	45	51	144	30	1	42	M4	14	20	20	6,6	1000	277,63 EUR
ZLW-0630-OD-02-B-60-R⁽¹⁾	54	60	31	45	51	144	30	1	42	M4	14	20	20	6,6	1000	277,63 EUR
ZLW-0630-OD-02-B-60-L/R⁽¹⁾	54	60	31	45	51	144	30	1	42	M4	14	20	20	6,6	1000	281,43 EUR
ZLW-0630-OD-02-S-60-L	54	60	31	45	51	144	30	1	42	M4	14	20	20	6,6	1000	354,40 EUR
ZLW-0630-OD-02-S-60-R	54	60	31	45	51	144	30	1	42	M4	14	20	20	6,6	1000	354,40 EUR
ZLW-0630-OD-02-S-60-L/R	54	60	31	45	51	144	30	1	42	M4	14	20	20	6,6	1000	364,27 EUR
ZLW-0630-OD-02-B-100-L⁽¹⁾	54	100	31	45	87	144	30	1	42	M4	14	20	20	6,6	1000	290,06 EUR
ZLW-0630-OD-02-B-100-R⁽¹⁾	54	100	31	45	87	144	30	1	42	M4	14	20	20	6,6	1000	290,06 EUR
ZLW-0630-OD-02-B-100-L/R⁽¹⁾	54	100	31	45	87	144	30	1	42	M4	14	20	20	6,6	1000	293,85 EUR
ZLW-0630-OD-02-S-100-L	54	100	31	45	87	144	30	1	42	M4	14	20	20	6,6	1000	367,34 EUR
ZLW-0630-OD-02-S-100-R	54	100	31	45	87	144	30	1	42	M4	14	20	20	6,6	1000	367,34 EUR
ZLW-0630-OD-02-S-100-L/R	54	100	31	45	87	144	30	1	42	M4	14	20	20	6,6	1000	377,21 EUR
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

(1) Maß d2: 6mm Vierkant / mit Adapter Ø10mm und Maß X frei wählbar

Art.-Nr.	d	SU	SO	T1	T2	lz	WS	W1	W2	W3	dw1	dw2	lW	AW
				±0,25	±0,25
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
ZLW-0630-OD-02-B-60-L⁽¹⁾	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-B-60-R⁽¹⁾	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-B-60-L/R⁽¹⁾	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-S-60-L	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-S-60-R	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-S-60-L/R	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-B-100-L⁽¹⁾	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-B-100-R⁽¹⁾	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-B-100-L/R⁽¹⁾	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-S-100-L	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-S-100-R	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
ZLW-0630-OD-02-S-100-L/R	4	21	17	20	21	20	20	20	20	10	5,5	6,6	260	60
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

*Basic Version: 6 mm Vierkant, Kunststoffadapter für Zapfendurchmesser 10 mm im Lieferumfang enthalten(1) Maß d2: 6mm Vierkant / mit Adapter Ø10mm und Maß X frei wählbar
