drylin® SLW Kreuztisch

drylin® SLW-XY-1040

Besondere Eigenschaften:

Low-Cost- Kreuztischlösung für Handverstellungen

schmiermittelfrei und korrosionsbeständig

maximale Hublänge bei XY-Tischen 300 mm (Baugrößen 1040/1080)

maximale Hublänge bei XY-Tischen 150 mm (Baugrößen 0630)

optional als vorgespannte Version SLWE-XY-PL verfügbar (Baugrößen 1040/1080)

Zubehör erhältlich (Handrad, Positionsanzeige…)

drylin® SLW-XY-0630

drylin® SLW-XY-1080

Zu diesen Artikeln passend:

drylin® E – Produktübersicht

SLW Kreuztisch


Art.-Nr.:

Bestellung eines kompletten Systems

Konfiguration in wenigen Schritten:

1. Auswahl der Baugröße
2. Eingabe der Hublänge in mm
3. Auswahl von Zubehörteilen

Hinweis:

Detailinformationen finden Sie unten in den Zeichnungen und Tabellen sowie auf den u.g. Seiten.

drylin® SHT - Konstruktion und Berechnung, horizontal

drylin® SHT - Spindelklemmung

drylin® SHT - Positionsanzeiger

drylin® SHT - Handrad

Längen und Gewichte [mm]

Bestellnr.	A -0,3 [mm]	H [mm]	E1 ±0,15 [mm]	E2 ±0,15 [mm]	Grund- länge lx [mm]	Grund- länge ly [mm]	f [mm]	lt [mm]	tk ±0,1 [mm]	ts [mm]	tg	kt [mm]
SLW-XY-0630	54	38	40	45	94	94	1,5	20	11	6,6	-	8
SLW-XY-0660	85	38	71	76	125	125	1,5	20	11	6,6	-	8
SLW-XY-1040	74	48	60	60	117	117	1,5	22	11	6,8	M8	6,4
SLW-XY-1040-PL⁽¹⁾	74	48	60	60	117	117	1,5	22	11	6,8	M8	6,4
SLW-XY-1080	108	48	94	94	151	151	1,5	22	11	6,8	M8	6,4
SLW-XY-1080-PL⁽¹⁾	108	48	94	94	151	151	1,5	22	11	6,8	M8	6,4
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

(1) Preload

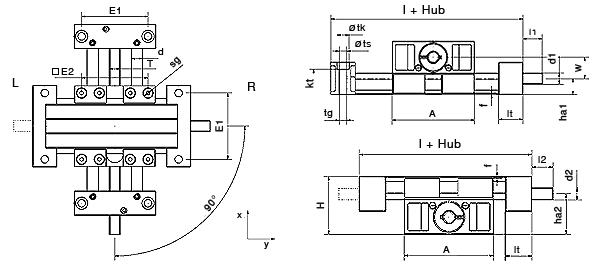

Abmessungen [mm]

Bestellnr.	sg	d [mm]	T	l1 [mm]	d1 Standard	d1 alternativ	l2 [mm]	d2 Standard	d2 alternativ	ha1 [mm]	ha2 [mm]	W ha2-ha1 [mm]
SLW-XY-0630	M4	5	M8	15	M8	M8	15	M8	-	9,5	28,5	18,4
SLW-XY-0660	M4	5	Tr08x1.5	15	-	Tr08x1.5	15	-	-	9,5	28,5	19
SLW-XY-1040	M6	10	TR10x2	17	TR10x2	Tr10x2	17	-	6h9	14,5	33,5	19
SLW-XY-1040-PL⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17	-	6h9	14,5	33,5	19
SLW-XY-1080	M6	10	TR10x2	17	TR10x2	Tr10x2	17	-	6h9	14,5	33,5	19
SLW-XY-1080-PL⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17	-	6h9	14,5	33,5	19
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog

SLW-XY-0630 mit quadratischer Welle(1) Preload

Das Handrad der y-Achse kann links oder rechts montiert bestellt werden.
Links: SLW-XY-0630-AWM-L-200-300 für 200 mm Hublänge in x-Richtung und 300 mm in y-Richtung.
rechts: SLW-XY-0630-AWM-R-200-300 für 200 mm Hublänge in x-Richtung und 300 mm in y-Richtung
