Fluggastbrücken

Ohne sie wäre das Fliegen wesentlich unkomfortabler: die Fluggastbrücke (auch Gangway oder Passagierbrücke genannt) ermöglicht das geschützte, niveaugleiche Einsteigen in Flugzeuge auf tausenden von Flughäfen weltweit.
In der Anfangszeit des Fliegens war der Einstieg noch einfacher. Die kleinen Propellermaschinen hatten kleine Treppen eingebaut, die einfach heruntergelassen wurden. Auch heute nutzen kleinere Flugzeuge in der Regel eingebaute Treppen, da das Gefälle in der Fluggastbrücke ansonsten zu stark wäre.
Wie würde es ohne die Fluggastbrücke aussehen? Moderne Verkehrsflugzeuge haben Einstiegshöhe von bis zu 4 Metern über dem Boden. Bei Riesenjets wie dem Airbus A380 müssen die Passgiere sogar über zwei Ebenen einsteigen. Es wären sehr hohe Treppen erforderlich. Und Familien mit Kindern, ältere und gebrechliche Passagiere hätten es wesentlich schwerer, in das Flugzeug zu gelangen. Nicht zu vergessen ist der Schutz vor Wind und Wetter.
Das Prinzip der Fluggastbrücke ist simpel: in der Regel ist ein Teil der Anlage fest am Flughafengebäude verankert. Ein weiterer Teil ist flexibel gelagert, um an die verschiedene Flugzeugtypen andocken zu können. So gilt es Unterschiede in der Höhe der Flugzeugtür ebenso auszugleichen wie unterschiedliche Flugzeuglängen und -breiten. Dazu besteht eine Gangway in der Regel aus mehrere Röhren, die teleskopartig in- und auseinander fahren können und einer oder mehreren Hubeinheiten. Diese Teleskopbrücke ist die flexibelste Variante der Passagierbrücke. Weniger flexible Auslegungen sind oft nur für bestimmte Flugzeugtypen geeignet, was die Flexibilität der Flughafenbetreiber einschränkt.
Die Passagierbrücke wird mit Hilfe von Elektromotoren bewegt. Diese brauchen Strom- und Datenleitungen zur Steuerung. Die Bewegungen der einzelnen Elemente sind dabei nicht sehr schnell. Dennoch müssen die Leitungen vor Beschädigungen geschützt werden. Da sie sich meistens außerhalb der Gangway befinden, müssen sie auch Wind und Wetter trotzen.

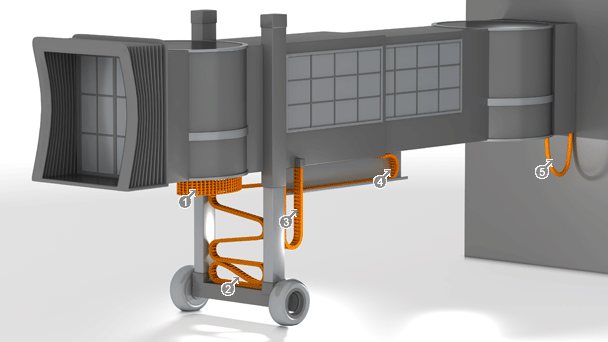

Fluggastbrücke Aufbau
Der Vorteil von igus® für die Fluggastbrücken

Da die Standzeiten der Flugzeuge immer kürzer werden und die Fluggastbrücken zuverlässig arbeiten sollen, muss die mechanische Bewegung reibungslos laufen. Denn ein Stillstand einer Fluggastbrücke kann einen unmittelbaren finanziellen Verlust für den Flughafenbetreiber, die Fluggesellschaft und auch für die Passagiere, die zum einen komfortabel, zum anderen pünktlich und sicher fliegen möchten, bedeuten.
Für den Einsatz von igus®-Produkten in der Fluggastbrücke sprechen die hohe Ausfallsicherheit der Produkte. Die Bewegungen der Leitungen in der Gangway können mit igus® e-kettensystemen® sicher geführt werden. Die Hübe sind meistens horizontale Bewegungen in den Teleskoptunneln und vertikale in den Hubeinheiten. Die e-ketten® haben eine lange Lebensdauer, so dass mit hohen Standzeiten gerechnet werden kann. Sie können platzsparender eingebaut werden, so dass keine Leitungen herunterhängen und die Optik nicht beeinträchtigt wird. Sämtliche benötigte Energie kann mit e-ketten® zugeführt werden, zum Beispiel Strom- und Steuerleitungen, Hydraulik, Pneumatik, etc.



Die e-kettensysteme® reduzieren die benötigten Leitungslängen um mehr als 50% (bei mittlerer Einspeisung) und verhindern externe mechanische Belastungen der Leitungen wie z.B. unkontrolliertes Wippen, Schwingen, Festklemmen, etc.
Der geringe Wartungsaufwand verkürzt die Ausfallzeiten. igus® e-kettensysteme® arbeiten ideal im Zusammenspiel mit igus® chainflex®-Leitungen. Diese trotzen genau wie die e-ketten® Hitze, Sonne, Regen und Schnee.

Produkte für den Einsatz in Fluggastbrücken

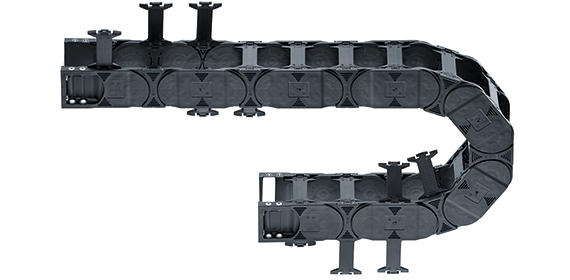

Energieführungsketten

Schutz von Leitungen und Schläuchen

platzspareneder Einbau und reduzierte Leitungslängen (Alternative zu Festooning)

Verfahrwege bis 800 m möglich

einfache Montage durch schnelles Öffnen und Trennen der Glieder

geringer Verschleiß durch spezielle optimierte igus® Polymere

stabile, kabelschonend abgerundete Öffnungsstege

Innenaufteilungsbaukasten für höhere Lebensdauer

hohe Produktvielfalt für nahezu jeden Anwendungsfall und Sondermaterialien für besondere Einsatzgebiete möglich

ab Lager mit viel Zubehör lieferbar

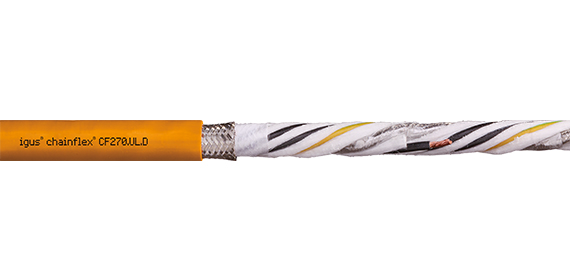

Leitungen

Über 950 Leitungstypen ab Lager

kein Mindestbestellwert

keine Schnittkosten

spezieller Aufbau für die Bewegung in e-ketten®

verschiedene Mantelwerkstoffe

Typische igus® Produkte in Fluggastbrücken

Bereits realisierte Kundenanwendungen

Hier geht es zum eingesetzten Produkt
Fluggastbrücke

Einsatz einer Energiekette Serie 4040C.30.250.0 in einer Fluggastbrücke.

Übersicht Energieketten
Fluggastbrücke

Einsatz einer Energiekette in einer Fluggastbrücke.
