Chainfix Blockschellen

Eine spezielle Zugentlastung für Schläuche ist die igus® Blockschelle

Modulares, platzsparendes System

Keine Beschädigung des Schlauches

Kombination von Schläuchen und Kabeln möglich

Schlauchdurchmesser 4,3 -14 mm

Einfach zu montieren, ganz ohne Schrauben und Werkzeug

Auf e-ketten® - Befüllung variabel abstimmbar

Die Module der igus® Blockschellen - Zugentlastung für Schläuche

Die Module der igus® Blockschellen nehmen Schläuche von 4,3 bis 14 mm auf, im Modul CFS 4,3 können drei Schläuche 4,3 mm übereinander und in Modul CFS 6, zwei Schläuche übereinander in einer Bucht eingelegt werden. Die Module sind 27,5 mm breit und werden in die Unterplatte eingeschoben und anschließend mit Schrauben M4 Senkkopf verschraubt. Ausnahme ist das Modul CFS 55,9, das mit der doppelten Breite einen Nutzen von fünf Schläuchen à 9 mm bietet. Die Unter- und die Abschlussplatte sind in Breiten von 75 bis 240 mm erhältlich. Die Höhe der Distanzstücke und Module ist 16 mm, mehrere Lagen sind übereinander zu montieren.

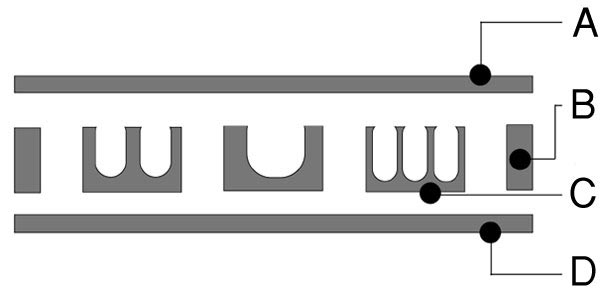

Chainfix Blockschelle Zeichnung A = Abschlußplatte
B = Distanzlücke
C = Module im Rastermaß Breite 27,5mm und Höhe 16mm
D = Unterplatte
ArtikelSchlauchAnzahlBreite
 ØSchlauche
 [mm] [mm]
CFS 4.34,34-1227,5 Anfragen
CFS 66,03-627,5 Anfragen
CFS 99,0227,5 Anfragen
CFS 55.99,0555,0 Anfragen
CFS 1010,0227,5 Anfragen
CFS 1414,0127,5 Anfragen

ArtikelBreite
Unterplatte[mm]
CFS U7575,0 Anfragen
CFS U102.5102,5 Anfragen
CFS U130130,0 Anfragen
CFS U185185,0 Anfragen
CFS U212212,0 Anfragen
CFS U240240,0 Anfragen
CFS U295295,0 Anfragen

ArtikelBreite
Abschlußplatte[mm]
CFS P7575,0 Anfragen
CFS P102,5102,5 Anfragen
CFS P130130,0 Anfragen
CFS P185185,0 Anfragen
CFS P212212,0 Anfragen
CFS P240240,0 Anfragen
CFS PD295295,0 Anfragen

ArtikelHöhe
Distanzstück[mm]

CFS D16,0 Anfragen
