Schmierfreie Einrohr-Lineareinheit drylin® SET easytube

Die Einrohr-Linearachse mit geschützter Spindel

Die Rohrsystem Lineareinheit für leichte Verstellaufgaben eignet sich ideal für manuelle Verstellungen. Die Einrohr-Achsen aus der easytube Produktreihe sind in drei Baugrößen verfügbar. Das außen liegende anodisierte Führungsrohr aus Aluminium führt einen oder mehrere Führungsschlitten und schützt gleichzeitig die Gewindespindel und -mutter vor äußeren Einflüssen. Schlitten, Momentenstütze, Axiallager der Spindel sowie Gewindemutter werden aus einem selbstschmierendem Gleitlager-Hochleistungspolymer gefertigt. Das garantiert niedrige Reibwerte und geringen Verschleiß. Die easytube Einrohrführung eignet sich optimal für Formatverstellungen sowie Anwendungen, in denen die Antriebselemente vor Staub und Metallspänen geschützt werden müssen.

Vorteile im Überblick:

  • Geringes Gewicht durch Aluminium und Kunststoff
  • Antrieb: Trapez- oder Steilgewinde
  • Auch ohne Spindel als Messsystem mit Skalierung verfügbar
  • Montage über Steh- oder Flanschtraversen
  • Temperaturbeständig bis +50 °C

Rohrsystem Lineareinheit SET easytube
Einrohr-Lineareinheit SET easytube

  • Verdrehsichere Einrohr-Achse
  • Korrosionsbeständig mit Edelstahlspindel
  • Antrieb: Mit Trapez- oder Steilgewindespindel


Lineareinheit SET easytube kaufen

Einrohr-Lineareinheit mit beidseitigem Flansch
Einrohrführung SET easytube mit Flansch

  • Beidseitiger Flansch
  • Ideal für axiale Anbindung
  • Flansch aus robustem Kunststoff


SET mit beidseitigem Flansch kaufen

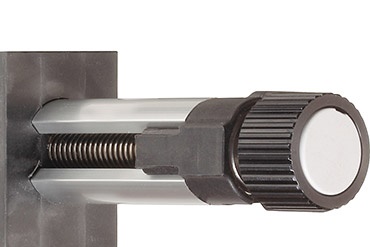

Einrohr-Lineareinheit mit einseitigem Flansch
Einrohrführung SETB easytube mit Flansch

  • Einseitig vorgespannt
  • Massiver Aluminumflansch
  • Für horizontale und vertikale Verstellungen


SET mit einseitigem Flansch kaufen

Einrohr-Achse mit Skalierung
Einrohrführung SETM easytube mit Skalierung

  • Einglasierte, spülfeste Glasierung
  • Stufenlos klemmbar
  • Lieferbar mit und ohne Spindel


Lineareinheit mit Skalierung kaufen

Besonders leichte Einrohr-Achse
Einrohrführung SETC easytube "light"

  • Besonders leichter Linearschlitten
  • Auch als Flanschversion lieferbar
  • Vereinfachte Montage


Leichte Einrohr-Linearachse kaufen

Individuelle SET Lineareinheit mit Spindelantrieb konfigurieren

  • Mit wenigen Klicks die richtige SET-Lineareinheit mit Spindelantrieb finden und bestellen oder anfragen
  • Eingaben vornehmen und den passenden Vorschlag wählen
  • In den Warenkorb legen und online bestellen oder anfragen
  • Stückliste als PDF-Datei runterladen


Produktfinder für die drylin Antriebstechnik

Antriebstechnik drylin online konfigurieren

Ausgewählte Anwendungsbeispiele unserer Kunden

Einrohr-Achse easytube in Windelproduktionsanlagen

Bei der Produktion von Babywindeln kommt es auf besonders hohe Hygienestandards an, deswegen eignen sich die Einrohr-Lineareinheiten von easytube besonders gut für die Positionieraufgaben in Windelproduktionsanlagen. Sie trotzten zuverlässig den hohen Mengen von Schutz- und Staub, die durch die Verarbeitung von Superabsorber und Zellstoff anfassen und bewähren sich beispielweise im Bereich der Klebstoffapplikationspunkte. Damit der Klebstoffauftragskopf je nach Produkt reproduzierbar von A nach B nach C verfahren werden kann, ist die Spindel der Einrohr-Lineareinheit in dieser Anwendung außerdem mit Skalierung und Handrad versehen.


Einrohr-Linearachsen in Winderproduktionsanlagen

Einrohr-Lineareinheit SET easytube in der Schlauchbeutelmaschine

Ob Wärme, Kälte, Staub oder Feuchtigkeit: Mit der Einrohr-Lineareinheit easytube lassen sich Positionieraufgaben in einer Schlauchbeutelmaschine auch unter widrigsten Umgebungsbedingungen realisieren. Ein besonderer Vorteil für Schlauchbeutelmaschinen: Durch den Verzicht auf Schmiermittel und Wartungsarbeiten eignen sie sich ideal für den Einsatz in der Lebensmittelindustrie.



Einrohr-Lineareinheit in der Schlauchbeutelmaschine

Rohrsystem Lineareinheiten SET easytube in einer Solar-Silizium-Anlage

In Kombination mit anderen schmiermittelfreien igus Produkten trägt der Einsatz der rostfreien Einrohr-Linearachse dazu bei, den Wartungsaufwand in dieser Solar-Silizium-Anlage erheblich zu reduzieren.


Einrohr-Lineareinheit in der Solar-Silizium-Anlage

Weitere Anwendungsbeispiele mit drylin Lineareinheiten

Mit den schmierfreien Linearachsen von drylin konnten bereits zahlreiche Kunden ihre Anwendungen optimieren, Maschinenausfälle verhindern, Wartungszeiten reduzieren und die Qualität ihrer Produkte erhöhen.

Zubehör für Einrohr Verstelleinheiten

Spindelklemmung

Linearmodule mit Trapezgewinde besitzen eine Spindelhemmung. In vielen Anwendungen wird jedoch zusätzlich eine Klemmoption gewünscht, um die Spindel gegen ein unabsichtliches Verstellen zu sichern.


  • Wellenklemmflansch zum Anbau an den Positionsanzeiger für eine Klemmung der Gewindespindel
  • Material: Kunststoffgehäuse mit Aluminium-Wellenklemmung
  • Reduzierhülsen für weitere Durchmesser verfügbar


Spindelklemmung für Lineareinheiten

Spindelklemmung für Lineareinheiten
Positionsanzeiger

Der Positionsanzeiger für Linearachsen dient dem Einstellen und direkten Ablesen der Schlittenposition. Hiermit lassen sich Stillstandszeiten reduzieren, Einstellungen schnell und präzise durchführen und Werte reproduzieren.


  • Kombinierbar mit Handklemmungen und handrädern
  • Im Lieferumfang ist die passende Reduzierhülse enthalten
  • In der gewünschten Blick- und Zählrichtung und in verschiedenen Farben ab Lager lieferbar.


drylin SHT - Positionsanzeiger

Positionsanzeiger für Linearmodule
Handrad für Spindelantriebe

Die Handräder für Lineareinheiten gibt es in mehreren Versionen mit unterschiedlichen Griffen und Größen. Damit lassen sich manuelle Verstellungen schnell und komfortabel gestalten.


  • Drehknopf: Definierter Standard bei Kompletteinheiten


Handräder für Linearmodule

Handrad für Spindelachsen
Adapterplatte für Linearmodule

  • Material: Kunststoff igumid G
  • Adapterplatte für die manuelle Ausrichtung von Positionsanzeigern und Handklemmungen von Lineareinheiten
  • Montagehinweis: je nach Ausrichtung können die nicht verwendeten Sektionen abgetrennt werden


Adapterplatte für Lineareinheiten

Adapterplatte für Linearachsen
