Linearachse SAW

wahlweise Trapez- oder Steilgewinde

Gewinde-Antriebsspindel mit Kugellager

Schienenprofil mit hoher Bauform, extrem verwindungssteif

hohe Stabilität

kostengünstig und 100% schmierfrei

Zu diesen Artikeln passend:


Art.-Nr.:

Technische Daten

Bestellnummer	Hublänge	max. Drehzahl	max.stat. Tragfähigkeit
	[mm]	[U/min.]	axial [N]	radial [N]
SAW-0630	300	1000	100	400	228,83 EUR
SAW-0660	300	-	100	400	320,49 EUR
SAW-1040	500	1500	500	2000	206,40 EUR
SAW-1080	750	0	750	2000	372,51 EUR
SAW-1080-PL	750	0	750	2000	Preis auf Anfrage
SAW-1660	750	1500	750	3000	425,05 EUR
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung Preisanfrage Staffelpreise myCatalog

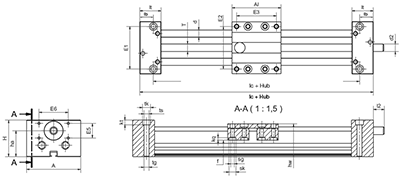

Abmessungen

Bestellnummer	A	Al	H	E1	E2	E3	E5	E6	l	lc	hw	f	lt	lb
	-0,3	-0,3		±0,15	±0,15	±0,15							±0,1
SAW-0630	54	60	32	40	45	51/91	11	23	112	92	30	13,5	26	10
SAW-0660	85	100	38	71	76	-	-	-	156	-	34	13,7	28	-
SAW-1040	74	69	50	60	60	56/87/137	20	40	129	91	45	22,5	30	19
SAW-1080	108	100	58	94	94	87	-	-	163	131,5	49	22,5	31,5	15,75
SAW-1080-PL	108	100	58	94	94	87	-	-	163	131,5	49	22,5	31,5	15,75
SAW-1660	104	150	78	84	86	132	20	40	220	175	72	38,5	35	22,5
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung Preisanfrage Staffelpreise myCatalog

Bestellnummer	tk	ts	tg	kt	sk	sg	kg	d	T	ha
				±0,1					Ø
SAW-0630	11	6,6	-	20	0	5	10	5	TR8x1,5	21,5
SAW-0660	11	0	M8	20	7	M4	2	6	TR10x2	-
SAW-1040	11	6,8	M8	6,4	9,5	M6	3,5	10	TR10x2	35,5
SAW-1080	11	6,8	M8	18	9,5	M6	3,5	10	Ø10	37,5
SAW-1080-PL	11	6,8	M8	18	9,5	M6	3,5	10	Tr12x3	37,5
SAW-1660	15	9	M10	8,6	11	M8	5,5	16	TR14x4	59
