Schmierfreie drylin® ZLW mit EXSchutz bei Verstellungen

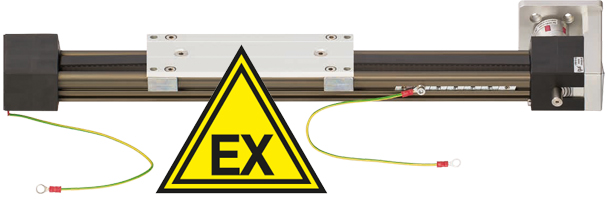

Zahnriemenachse für den EX-Bereich

EX

drylin® ZLW Linearachsen "Typ EX" sind vorbereitet für Anwendungen in hochsensiblen Umgebungen wie Mehlproduktion, Holzbearbeitung oder Lackieranlagen mit EX-Anforderung. Die Achse wird in individueller Hublänge mit dry-tech® Gleitfolien, einem leitenden Zahnriemen sowie einer Erdung konfiguriert.

Erdung für Spannungsabbau

Individuelle Hublängen bis 2.000 mm

Schlittenlängen 100 / 150 / 200 mm

Viele Motorkits zur Adaption von Schritt- und Gleichstrommotoren

Anschlussmaße

EX
EX
Technische Daten
Art.-Nr. Gewicht Gewicht Hublänge Übersetzung Verzahnung Zahnriemen
ohne Hub [kg] 100 mm Hub [kg] max.* [mm] [mm/U] -material -breite [mm] -spannung [N]
 ZLW-1040-02-EX 0,7 0,14 1000 70 AT5 PU mit St 16 200
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog
* Größere Hublängen bieten wir gerne auf Anfrage nach technischer Klärung an
Länge frei Wählbar innerhalb der Hublänge
Abmessungen [mm]
Art.-Nr. A Al H E2 E3 I R f lt ha lz l2 d2
-0,3 ±0,15 ±0,15 ±0,15 -0,3 h9
 ZLW-1040-02-EX 74 100 45 60 87 204 40 1 52 22 27 20 6
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog
Anschlussmaße [mm]
Art.-Nr. X E AP LP dp n nb nw nh dT T1 T2
±0,2 -1,0 ±0,25 ±0,25
 ZLW-1040-02-EX variabel 60 78 40 6,4 5,2 9,5 4,3 15,5 5 36 26,5
Mehr zum gewünschten Artikel:
3D CAD Musterbestellung Auslegung & Berechnung PDF Preisanfrage Staffelpreise myCatalog
Mehr Informationen:
drylin® ZLW - Zahnriemenachse
