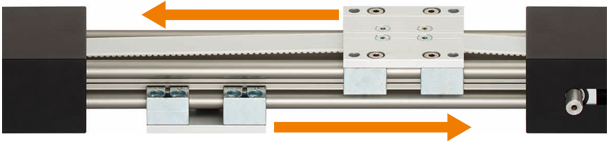

Schmierfreie drylin® ZLW-OD Zahnriemenachse in Baugröße 16
Die neue drylin® Zahnriemenachse ZLW-OD in der Baugröße 1660 komplettiert die Serie an gegenläufigen Linearachsen. Ein robuster Aufbau basierend auf dem schmierfreien drylin® W-Linearbaukasten, Aluminiumtraversen und Rillenkugellagern in den Umlenkungen ermöglicht ein sehr schnelles gegenläufiges Positionieren mit einem maximalen Hubweg von 3.000 mm. Für die motorische Verstellung kann die Achse anschlussfertig mit drylin® NEMA-Schrittmotoren konfiguriert, bestellt und geliefert werden.
Schmierfreie Linearführung auf Basis drylin® W
Individuelle Hublängen bis max. 3.000 mm
Radiallasten bis 200 N
drylin® E-Schrittmotoren (mit oder ohne Encoder und Bremse) lieferbar
Lieferung inklusive Winkelflansch zur Befestigung
Typische Anwendungsbereiche: Handling und Automation, Warenausgabeautomaten, Regalbediengeräte
Abmessungen [mm]
| Art.-Nr. | A | Al | H | Ht | E2 | E3 | L | R | f | lt | sg | ha | lz | Hublänge | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -0,3 | ±0,15 | ±0,15 | ±0,15 | ±0,3 | max. | |||||||||||
 ZLW-1660-OD-02 |
104 | 100 | 70 | 70 | 86 | 82 | 248 | 58 | 0 | 79 | M8 | 35 | 36 | 3000 | 1.295,88 EUR |  |
| ZLW-1660-OD-03 |
104 | 100 | 70 | 70 | 86 | 82 | 248 | 58 | 0 | 79 | M8 | 35 | 36 | 3000 | 1.295,88 EUR | |
| ZLW-1660-OD-04 |
104 | 100 | 70 | 70 | 86 | 82 | 248 | 58 | 0 | 74 | M8 | 35 | 36 | 3000 | 1.295,88 EUR | |
| Mehr zum gewünschten Artikel: | ||||||||||||||||
3D CAD
Musterbestellung
Auslegung & Berechnung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||||||||||||||||
| Art.-Nr. | l2 | d2 | d | T1 | T2 | Ws | W1 | W2 | dw1 | IW | AW | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h9 | ±0,25 | ±0,25 | |||||||||||
| ZLW-1660-OD-02 |
20 | 14 | M5 - 10 tief | 65 | 60 | 5 | 15 | 54 | 8,5 | 328 | 114 | 1.295,88 EUR | |
| ZLW-1660-OD-03 |
20 | 14 | M5 - 10 tief | 65 | 60 | 5 | 15 | 88 | 8,5 | 328 | 75 | 1.295,88 EUR | |
| ZLW-1660-OD-04 |
20 | 14 | M5 - 10 tief | 65 | 60 | 5 | - | - | - | 248 | 70 | 1.295,88 EUR | |
| Mehr zum gewünschten Artikel: | |||||||||||||
|
3D CAD
Musterbestellung
Auslegung & Berechnung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
|||||||||||||
