Wie nimmt die Scara Cable Solution Kräfte auf?

der e-rib gibt dem Wellschlauch Stabilität Endanschlussverstärkung an beiden Enden des Systems

SCARA Cable Solution in Standard + ESD Material

Info zur SCARA Cable Solution in Standardmaterial

Info zur SCARA Cable Solution in ESD Material

Neuheit Frühjahr 2025

Seit Frühjahr 2025 ist es möglich die SCARA Cable Solution auch in ESD zu produzieren. Fragen Sie uns gerne an, wenn Sie Bedarf haben. Da es sich um Sondermaterial handelt, wird der Preis in Abhängigkeit zur Menge individuell kalkuliert.

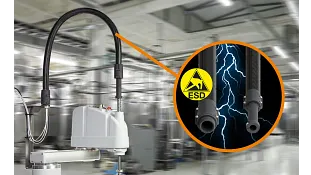

triflex R Kabelschutz für SCARA-Roboter in ESD-Ausführung, mit Detailansicht der Leitungen.

Langlebige Energiezuführung am SCARA Roboter

Um mittels Wellschlauch geführte Leitungen sicher zu führen, hat igus das e-rib entwickelt. In Kombination mit den Verstärkungen an beiden Enden und dem Bogen des Wellschlauchs sowie der Drehdurchführungen, ist diese Lösung ideal geeignet für highspeed Scara Anwendungen.

Die e-rib füllt die Fugen des Wellschlauches mit den Rippen (ribs) auf und stabilisiert diesen, sodass er sich nur in einer Raumrichtung bewegen kann. Durch die Führungselemente an den Seiten hat der Wellschlauch eine freitragende Länge. Beim Retrofit ermöglicht e-rib ein "Upgrade" bestehender Anwendungen mit nur wenigen Handgriffen. E-rib ist unabhängig vom Schlauchhersteller. Zu Beginn bieten wir diese Lösung in der Nennweite 29mm an.

SCARA Cable Solution kaufen

SCARA-Roboter mit e-rib-Kabelführung gegen Abknicken von Leitungen.

Schnell und einfach SCARA-Roboter konfigurieren

e-chain Robot Equipment Konfigurator mit Auswahlfeldern für Epson-Roboter und Beispielgrafik eines Roboters.

Wählen Sie Ihren SCARA-Roboter über das Drop-Down-Menü oder über die Schnellsuche aus.

Zum Konfigurator

e-chain® Roboterequipment-Konfigurator mit Formularfeldern und Beispielgrafik eines Roboters.

Legen Sie dann den Festpunkt Ihrer Applikation fest.

e-chain robot equipment configurator mit Formular zur Auswahl von Hersteller, Typ und Modell sowie Roboterdiagramm.

Sie bekommen von uns eine Explosionszeichnung und Stückliste angezeigt, welche Sie direkt bestellen können oder fordern Sie einfach ein individuelles Angebot an.

Augmented Reality für SCARA Cable Solution

Scara Cable Solution in Augmented Reality auf Tablet über einem Schreibtisch dargestellt.

Nutzen Sie die Möglichkeiten von Augmented Reality und projezieren sich den EPSON Scara Roboter T3 402S mit der SCARA Cable Solution an seinen zukünftigen Produktionsstandort oder einfach in das Büro um die Planung noch realistischer zu machen.

Einfach den QR Code scannen und das 3D Model sowie das Augmented Reality (AR) Model über ein Tablet oder Smartphone nutzen.

triflex R SCARA Cable Solution AR QR-Code für mobile Ansicht.

Augmented Reality

Über das Scannen des QR mit einem Handy oder Tablet kann die AR Funktion genutzt werden. Es ist kein zusätzlicher Download erforderlich.

triflex R SCARA-Kabellösung für einen 2D-Desktop-Roboterarm.

2D Desktopversion

Beim Klick auf den Link öffnet sich die 2D Desktopversion der SCARA Cable Solution, welche man frei bewegen kann.

2D Desktopversion starten

Erklärt in unter 30 Sekunden

Matthias Meyer stellt die Scara Cable Solution vor

Die Energieführung für Scara Roboter
Individuell anpassbar für verschiedene Scara-Modelle
Umfasst die Energieführung von der Achse 1 bis zur Kugelrollspindel
Aktuell ist die Nennweite der Scara Cable Solution (innen) mit 29mm erhältlich
In Planung sind die Nennweiten 23mm und 36mm
Ersatzteilversorgung ist durch Einzelteilbestellung garantiert

Scara Cable Solution Shop

Technik verbessern

Modulares System, einfach nachzurüsten
Konfektioniert erhältlich
Individuelles Design für schnelle Anpassung auf verschiedene SCARA Modelle
Sichere Führung von Leitungen und Schläuchen

Kosten senken

Einfache Wartung
Hohe Laufleistung
Alle Bauteile sind einzeln austauschbar
Reduzierung von Stillstandzeiten

Beweise

Seit 2016 laufen 50 EPSON SCARA Roboter im Dauerbetrieb bei einem deutschen Automobilisten
Vom 20.08. – 01.03.2021 wurden über 2.500.000 Testzyklen im igus® Testlabor realisiert

Nachhaltigkeit

Lassen Sie Ihre e-rib am Ende
des Lebenszyklus im igus chainge Recycling Programm verwerten. Egal von welchem Hersteller. Sie erhalten dafür einen Voucher: chainge Recycling Programm

Was steckt hinter der Scara Cable Solution?

E-Rib-Kabelschleppkette in gebogener Form.

**Wellrohr dynamisch verstärkt**

Die Verstärkung für vorhandene Wellrohrsysteme. Die e-rib wird auf den Wellschlauch geklipst. Die Größen sind Schlauchhersteller unabhängig. Die e-rib stabilisiert den Wellschlauch so, dass er sich nur in einer Raumrichtung bewegen kann. Durch die Führungselemente an den Seiten hat der Wellschlauch durch die e-rib eine freitragende Länge.
Für die Scara Roboter bieten wir zum Start die Nennweite 29 an.

Mehr Information zum e-rib

Scara Cable Solution im igus Testlabor

Dieses Video aus dem igus Testlabor zeigt die Funktionsweise der SCARA Cable Solution.

Die kugelgelagerten Enden der SCARA sorgen für eine uneingeschränkte Drehanbindung des Wellschlauchs. Das e-rib in Verbindung mit dem Wellschlauch sorgen für eine Stabilität, sodass der Wellschlauch aufgrund der Bewegung abknickt.

Montage der SCARA Cable Solution

In diesem Video sehen Sie die Bestandteile, wenn Sie sich für alle 3 Komponenten der SCARA Cable Solution entscheiden.
Die Montage der Teile dauert nur wenige Minuten und ist mit minimalem Werkzeugeinsatz erledigt.

Im Online Shop finden Sie alle im Video gezeigten Produkte:

Anbindung KugelrollspindelAnbindung Festpunkt (drehend oder starr)Verbindungsstück

Artikelnummernaufbau am Beispiel SCARA EPSON G6 553s

Die Scara Cable Solution besteht aus 3 Elementen, welche auf den jeweiligen Scara Roboter passen oder angepasst werden.

1: Anbindung Mitnehmer (gerade): TR.SCS.29.01.20.94.01.0

2: Anbindung Mitnehmer (gewinkelt): TR.SCS.29.01.20.94.02.0

3: Anbindung Festpunkt: TR.SCS.29.02.40.01.0

4: Wellschlauch mit e-rib: TR.SCS.29.LLLL.0

SCARA Cable Online Shop

SCARA Cable Solution mit drei Befestigungspositionen und 45-Grad-Winkel am Gelenk.

SCARA Cable Online Shop

Beispiel für Artikelnummercodes

Mitnehmerseite

Beschriftete technische Zeichnung einer Artikelnummer mit Pfeilen zu Farbe, Versionsnummer, Abständen und Maßen der Scara Cable Solution.

Verbindungsstück

Diagramm zur Artikelnummer TR.SCS.29.LLLL.0 mit Erläuterung der Codierung: Farbe, Länge, NW und Scara Cable Solution triflex® R.

Festpunktseite

Anwendungsbeispiele

horizontal unterstützt

Schleppkette an einer Maschine in einer Industriehalle.

Vertikal unterstützt

SCARA-Roboter arbeitet in einer umschlossenen Fertigungszelle.

Häufige Fragen zur SCARA Cable Solution

Schlauchinnendurchmesser von 29mm

der e-rib gibt dem Wellschlauch Stabilität
Endanschlussverstärkung an beiden Enden des Systems

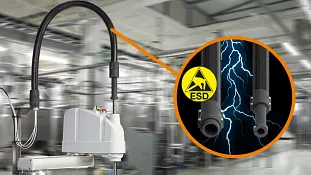

SCARA Cable Solution in ESD

Die ESD SCARA Cable Solution besteht aus optimierten, ableitenden Materialien, die den Einsatz in ESD-Umgebungen am SCARA ermöglichen. Das Grunddesign der Standard SCARA Cable Solution, welche die Basis der Energieführung bildet, ist seit 2020 im Kundenumfeld bewährt. Durch die ESD-Zertifizierung bietet dieses System maximale Sicherheit im ESD-Umfeld.

Als Basismaterial der Anbindungen dient das von igus entwickelte 3D-Druckmaterial iglidur® i8-ESD, welches hohe Abriebfestigkeit und erhöhte Steifigkeit aufweist. Durch diese Eigenschaften ist eine sichere und stabile Befestigung der Anbindungen garantiert.

Das ableitfähige Wellrohr in Kombination mit dem ebenfalls aus ESD fähigem Material produzierten e-rib komplementiert die Energieführung. Das e-rib verleiht dem Wellrohr genügend Stabilität, auch in hochdynamischen Anwendungen. Zusätzlich sorgt ein formschlüssiger Übergang zwischen den beiden Endanbindungen für zertifizierte Ableitfähigkeit.

SCARA Cable Solution in ESD anfragen
