3D Energiekette für Schwerlastanwendung
Besonders hohe Bruchkraft durch Gliederkette im Zentrum

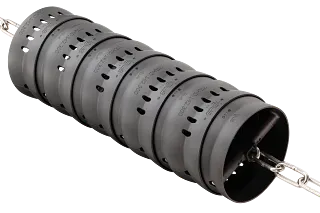

triflex R Heavy Duty TRHD.142.300.0
Die triflex®-R Heavy Duty (TRHD.142.300.0) zeichnet sich besonders durch hohe Bruchkraft, robuste Bauweise, Förderbarkeit und den großen, leitungsschonenden Innenraum aus.
Bei der Entwicklung der TRHD.142.300.0 lag der Fokus auf einer hohen Stabilität gepaart mit einem guten und sicheren Handling der e-kette®. Beispielsweise ist das innenliegende Anschlagsystem ein riesiges Plus beim Handling dieser 3D e-kette, da keine Quetschgefahr beim Tragen der e-kette® besteht. Zusätzlich wird durch die kleinen Lüftungslöcher eine Wärmeabfuhr aus dem Inneren der e-kette gewährleistet.
Der ursprüngliche Einsatzbereich dieser Heavy Duty 3D Kette liegt bei Shorepower, wo die Stromversorgung von elektrischen Binnenschiffen mithilfe des weiterentwickelten e-dispensers 2.0 gewährleistet wird.
Verbesserte Technik
- Sehr hohe Bruchkraft für hohe Zusatzlasten bei großen Kettenlängen
- Lüftungslöcher für eine bessere Wärmeabfuhr bei Leitungen mit hohem Stromfluss (z.B. Landstrom), die sich verhältnismäßig stark erwärmen
- Leicht zu montieren und demontieren durch Innen-/Außenlaschenprinzip
- Innenliegende Anschläge (keine Quetschgefahr)
Kosten senken
- Schlankes Design mit wenig Bauteilen reduziert die Kosten
- Schnelles und einfaches Öffnen, was zu geringen Montage-/Wartungszeiten führt
Beweise
- Dokumentierte Zug-Bruchversuche über die Außenlaschen im igus-Testbereich
Nachhaltigkeit
Lassen Sie Ihre Energie- oder Schleppkette am Ende des Lebenszyklus im igus® chainge® Recycling Programm verwerten.
Egal von welchem Hersteller: chainge.igus.de

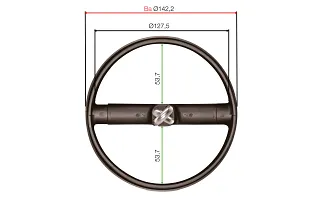

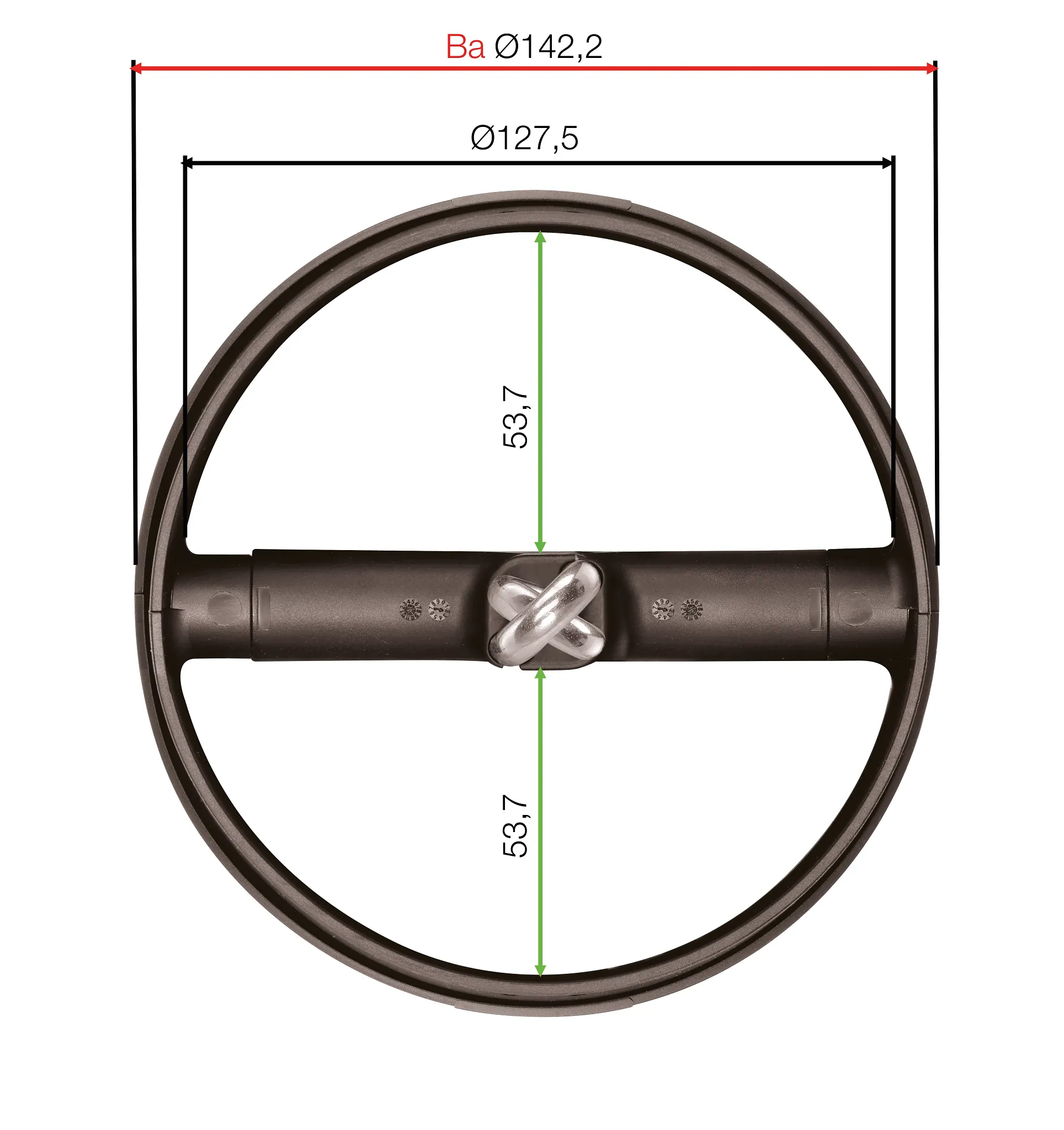

Technische Daten zur TRHD.142.300.0
- Außenbreite: 142,2 mm
- Innenbreite: 127,5 mm
- Höhe Innenkammer: 53,7 mm
- Kernelement aus rostfreiem Edelstahl
- Biegeradius von 300 mm
- Öffnen der Kette von außen möglich, wodurch das Befüllen mit Leitungen erleichtert wrid
Optionen für Anschlusselemente

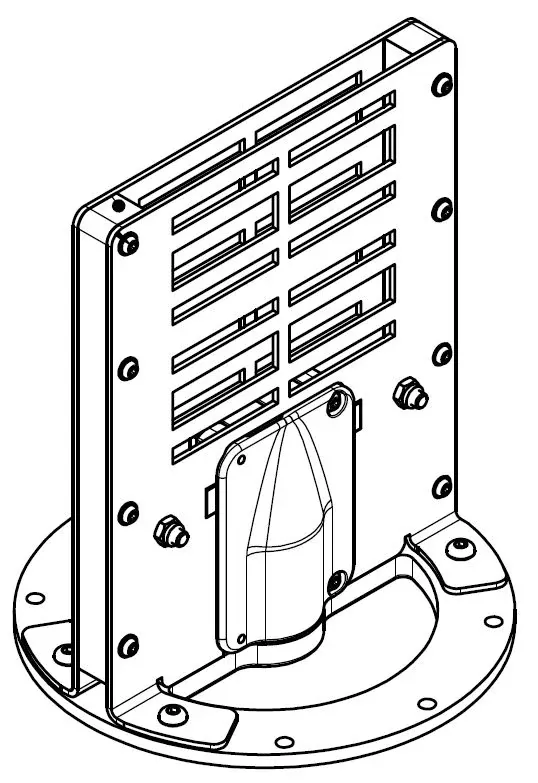

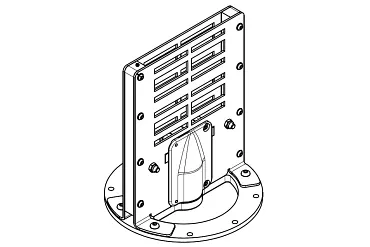

Mit Flansch
Für große und schwere Leitungen empfiehlt sich der Einsatz des Flansch-Anschlusselements. Durch die Verschraubung zwischen triflex R HD und dem Anschlusselement entsteht eine optimale Verbindung, die auch die Zugentlastung der Leitungen vereinfacht.

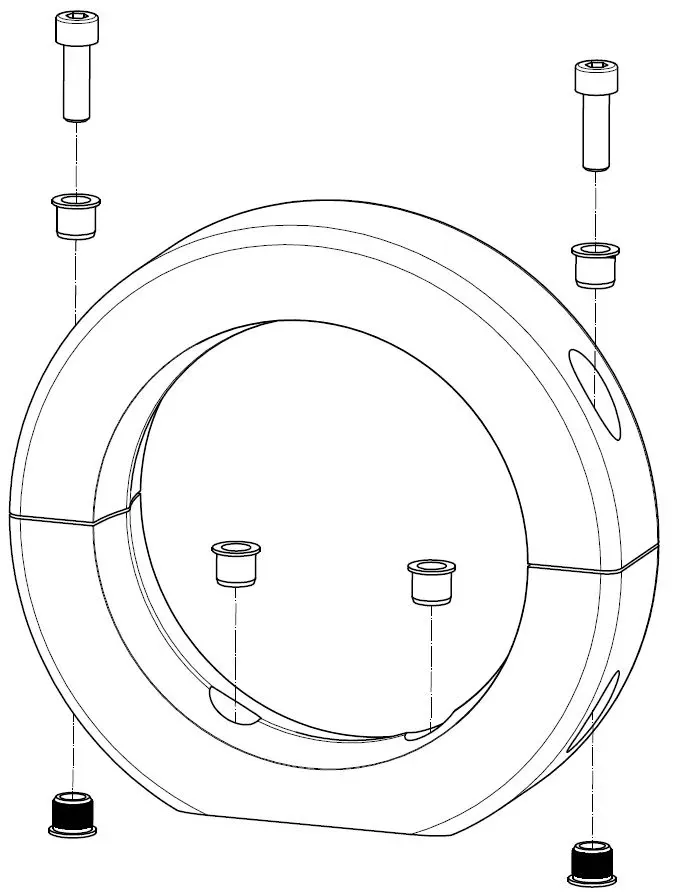

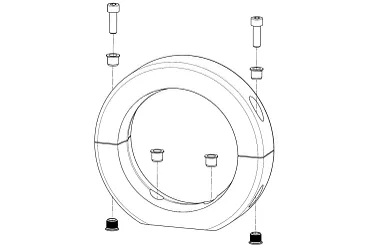

Ohne Zugentlastung
Falls eine direkte Zugentlastung am Ende der triflex R HD nicht möglich oder nötig ist, da die Leitungen an einer anderen Position bereits befestigt wurden, gibt es die kostengünstige Alternative ohne Zugentlastung. Diese ermöglicht die sichere Befestigung der triflex R HD e-kette.
Wo wird die Heavy Duty Kette eingesetzt?
e-dispenser 2.0
Einfach in vorhandenen Systemen nutzen
#modular
Der e-dispenser ist die Fördereinheit für die TRHD.142.300.0. Diese kann in diverse Kundenstrukturen sowie in die igus eigenen Dispenserlösungen integriert werden. Mit dem e-dispenser kann die TRHD.142 inklusive Ladestecker sicher auf das zu ladende Fahrzeug – ob auf dem Land oder dem Wasser – herabgelassen werden. Mehr als doppelt so hohe Bruchkraft mit der TRHD.142.300.0 im Vergleich zur nächst kleineren 125er Größe.
