Den Zustand der Kette immer im Blick. Mit dem Zustandsindikator EC.WLC

EC.WLC - Der mechanische Zustandsindikator für e-ketten

Mit dem Zustandsindikator EC.WLC kann mit einfacher Technik ohne elektronische Sensorik der Zustand ihrer Kette abgelesen werden. Der Farbindikator wechselt von Grün über Gelb zu Rot. So kann schnell und effizient auf einen Blick erkannt werden, ob es Handlungsbedarf gibt.

Über eine mechanische Zustandsanzeige kann der Zustandssensor über farbige Indikatoren schnell Auskunft über den Verschleißzustand der Kette geben. Durch den Abrieb werden Verschleißzusätze der Kettenglieder freigelegt und geben Information zum Zustand der gleitenden e-Kette. Bei einem grünen Sensor ist alles im grünen Bereich. Mit zunehmenden Abrieb ändert sich die Farbe zu Gelb. Wird der Indikator Rot angezeigt, sollte die Kette überprüft und gegebenenfalls ausgetauscht werden. Auch der sich verrringernde Abstand der Öffnungsstege zeigt den Verschleißzustand an.

Individuelle Produktdemo vereinbaren

Vorher-Nachher: Der Unterschied im Blick

Neu

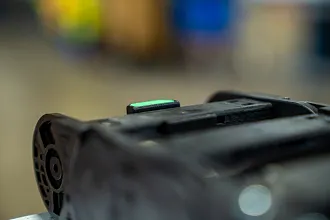

Im neuen Status zeigt die leuchtend grüne Farbe an, dass alles ok ist und es keinen Handlungsbedarf gibt.

Hier ist gut zu erkennen, dass der Zustandsindikator im neuen Zustand über die Öffnungsstege hinausragt.

Im Verlauf

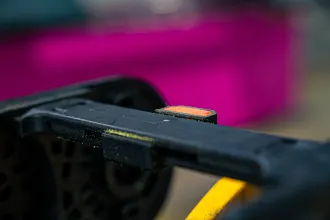

Nach vielen Zyklen wurden die ersten farbigen Schichten abgerieben. Die Abriebspuren sind deutlich zu erkennen.

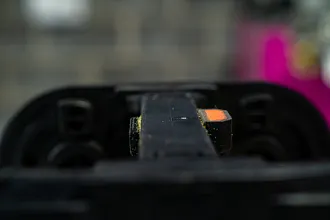

Der fortgeschrittene Prozess legte die rote Schicht frei. Auf einen Blick ist nun zu erkennen, dass Handlungsbedarf besteht.

Im Zeitraffer ...

... zeigen wir, wie sich der Zustand des Indikators im Laufe der Zeit verändert. Nach intensiver Nutzung wird die rote Schicht sichtbar. Sie weist darauf hin, dass es Handlungsbedarf gibt. Wie z.B. eine Wartungzum optimalen Zeitpunkt oder einen notwendigen Austausch.

Artikelnummer	Preis pro Stück
IS.EC.WLC.SU.225.01.00.BETA	39,00 €
IS.EC.WLC.SU.385.01.00.BETA	39,00 €
IS.EC.WLC.SU.450.01.00.BETA	39,00 €
IS.EC.WLC.SU.C825.01.00.BETA	39,00 €
IS.EC.WLC.SU.C1132.01.00.BETA	39,00 €

Direkt zum Shop

Interesse an mehr smart maintenance?

Condition Monitoring (i.Sense)

Die Zustandsüberwachung (Condition Monitoring) ist der einfachste und schnellste Weg aus vielen igus Produkten ein sich selbst überwachendes, smart plastics Produkt zu machen. Durch das Anbringen von Sensoren werden die im Betrieb auftretenden Kräfte gemessen und geben bei Überschreitung vorher definierter Grenzwerte (z.B. plötzliche Peeks, durch eine Blockade oder einen Kettenbruch) eine Alarm- oder zumindest Infomeldung aus. Aufgrund dieser Information kann über die nächsten Schritte (Wartung oder Abschaltung) entschieden werden. Falls gewünscht, kann bei der Überschreitung der Messwerte auch direkt eine Abschaltung der Anlage erfolgen um teure Folgeschäden zu vermeiden. Die Zustandsüberwachung fassen wir bei igus unter dem Begriff i.Sense (ich fühle) zusammen.

Mehr erfahren!

Predictive Maintenance (i.Cee)

Die vorausschauende Wartung (Predictive Maintenance) nutzt die Elemente der Zustandsüberwachung und schafft mit Hilfe der Sensoren und Software ein System, welches eine dynamische Lebensdauerberechnung und optimale Wartungszeitpunkte für igus Produkte ermöglicht. Somit ist die vorausschauende Wartung die nächste Stufe zur Realisierung eines umfassenden Konzepts intelligenter Energieführungen und Lagertechnik. Dieses System bietet verschiedenste Ausprägungen und einen hohen Grad an Individualität. Immer mit dem Ziel die maximale Anlagen- und Nutzersicherheit sowie Produktlebensdauer zu erreichen. Die vorausschauende Wartung fassen wir bei igus unter dem Begriff i.Cee (abgeleitet von "ich sehe voraus") zusammen.

Mehr erfahren!

superwise

superwise bezeichnet ein umfassendes Service-Angebot zur Überwachung und Analyse von Energieketten. Während die zugrunde liegenden Sensoren wie i.Sense oder i.Cee Module die Überwachung ermöglichen, steht superwise für einen Rundum-Service.

Beim Einsatz von Komponenten im Maschinenbau müssen Wartungsintervalle berücksichtigt werden, Komponenten sollten nach Ablauf der Lebensdauer ausgetauscht werden und bei auftretenden Störungen kann ein rechtzeitiger Hinweis teure Ausfälle vermeiden. All dies kann Ihnen der superwise Service abnehmen.

Das Ziel von superwise ist, Kunden durch ein betreutes System maximal zu entlasten und gleichzeitig die Betriebszeit ihrer Maschinen zu optimieren.

Mehr erfahren

Die smart plastics - Knowledge Base

Hier finden Sie:

Handbücher / Betriebsanleitungen
Montageanleitungen
3D-CAD-Modelle der smarten Bauteile
Online-Seminare /Video-Tutorials
EPLAN Daten für CAE Software

Weiter zur Knowledge Base

Intelligente Energiekettensysteme schneller konstruieren. CAD-Modelle für alle smarten Komponenten.
Unsere intelligenten e-kettensysteme sind bereits in vielen hunderttausend Anwendungen weltweit zuverlässig in Verwendung - von Getränkeautomaten, CNC-Maschinen bis Stahlwerken. Freitragende Längen lassen sich problemlos überbrücken und lange Verfahrwege sind für die unterschiedlichsten Branchen denkbar.

Zum 3D CAD-Portal
