Industrie 4.0 in der Krantechnik

Technik verbessern & Kosten senken

Produktlaufzeiten verlängern mit smarten Condition Monitoring Lösungen

Schwere Lasten, lange Einsatzzeiten, unterschiedlichste Witterungsbedingungen – Krane in Hafenanlagen müssen Höchstleistungen bringen. Zu den Einsatzfeldern gehören u.a. Ship-to-Shore-Krane, Schüttgutumschlag-Krane, RTGs, RMGs, Goliath-Krane, Spreader und Reachstacker.

Wo Termindruck herrscht und Sicherheit gewährleistet sein muss, machen intelligente Konzepte im Stile der Vorausschauenden Wartung am meisten Sinn. Egal ob Neuprojekt für die Industrie 4.0 oder effizienzgetriebenes Retrofitting – unsere smart plastics Lösungen sind als universelle Baukästen erhältlich und können individuell an jede Anlage angepasst werden.

Zu den smarten Condition Monitoring Systemen

Vorteile unserer smart plastics Lösungen:

▲ Tech up

Verlängerung der maximalen Lebensdauer
Erhöhung der Gesamtanlageneffizienz
Einbindung in Industrie 4.0- / IIoT-Konzepte

▼ Cost down

Wartungskosten senken durch frühzeitige Warnungen
Ungeplante Ausfallzeiten eliminieren
Platzsparendes Design – geringere Bauhöhe & keine Leitungsbahnhöfe

Table of contents

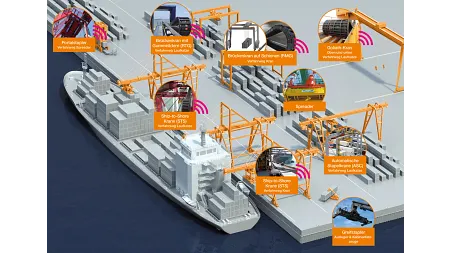

smart plastics in Kranen

smart plastics in Kranen

Unterschiedliche Einsatzbereiche im Hafen ...

... immer die richtige Lösung parat mit smart plastics von igus

STS Krane

Ship-to-Shore Krane (STS)

Energieketten mit integrierten Rollen reduzieren die Bewegungsreibung und vermindern so die Abnutzung. In der neusten Ausbaustufe der igus Rollen e-ketten wird durch den Einsatz wartungsfreier Tribopolymer-Gleitlager die Lebensdauer nochmals deutlich erhöht. Zudem kann die neue P4HD mit smarten Überwachungssensoren ausgestattet werden. Der Sensor wird dabei in ein Standard Seitenteil der Kette integriert, was zu keinerlei Einschränkungen bei der nutzbaren Innenbreite führt. Unsere Energiekettensysteme können an jeder Art von Ship-to-Shore-Kranen installiert werden, egal ob es sich dabei um einen Double Trolley-, Shuttle-Boom- oder Gooseneck-Kran handelt.

RTG

Brückenkrane (RTG / RMG)

Schon lange treibt igus die Veränderungen in den Leitungsführungssystemen von RTGs voran. Heute ist das Energiekettensystem ein gut etabliertes Leitungsführungssystem bei Katzfahrten und in zahlreichen RTGs weltweit im Einsatz. Die Hochlast-Kettenserie 4040(R) HD wird dabei bevorzugt als gleitende oder Rollenkettenversion verwendet. Auch die igus chainflex Leitungen mit TPE-Außenmantel haben sich in dieser anspruchsvollen Umgebung als langlebige Leitungen bewährt. Und wer ganz auf Nummer sicher gehen möchte, nutzt das neue i.Sense CF.D zur kontinuierlichen Zustandsüberwachung der Leitungseigenchaften.

ASC

Automatische Stapelkrane (ASC)

Der Arbeitsplatz des Kranführers wird immer mehr ins Büro verlagert. Durch die Kranautomatisation ist er für mehrere Krane gleichzeitig verantwortlich. Moderne automatische Stapelkrane benötigen nicht nur ein zuverlässiges Leitungsführungssystem, sondern auch die Möglichkeit, allerorts und jederzeit den aktuellen Betriebszustand zu kommunizieren. Dies wird mit dem neuen i.Cee Dashboard optimal gelöst, welches online im Internet oder vor Ort im lokalen Netzwerk eingebunden werden kann. Die aktuellen Betriebsdaten sind über ein Display am Kran, über eine Cloudlösung oder ein IoT-Dashboard, über die REST-API Schnittstelle oder direkt via SMS oder E-Mail abrufbar.

Verlässliche Zustandsüberwachung von Kranen kann so einfach sein ... mit smart plastics i.Sense

So können ungeplante Stillstandszeiten und damit enorme Produktionsausfälle effizient vermieden werden...

Interesse an mehr smart maintenance?

Visual zu igus smart plastics Condition Monitoring: Im Zentrum steht das i.Sense Condition Monitoring Modul, verbunden mit Sensorik an Energieketten, Linearsystemen und Leitungen. Symbole für Warnmeldung, Dokumentation, Lebensdauerüberwachung und Fernanalyse zeigen die Zustandsüberwachung kritischer Komponenten; Daten können an Cloud, Endgeräte, SPS/PLC und Salesforce angebunden werden.

Condition Monitoring (i.Sense)

Die Zustandsüberwachung (Condition Monitoring) ist der einfachste und schnellste Weg aus vielen igus Produkten ein sich selbst überwachendes, smart plastics Produkt zu machen. Durch das Anbringen von Sensoren werden die im Betrieb auftretenden Kräfte gemessen und geben bei Überschreitung vorher definierter Grenzwerte (z.B. plötzliche Peeks, durch eine Blockade oder einen Kettenbruch) eine Alarm- oder zumindest Infomeldung aus. Aufgrund dieser Information kann über die nächsten Schritte (Wartung oder Abschaltung) entschieden werden. Falls gewünscht, kann bei der Überschreitung der Messwerte auch direkt eine Abschaltung der Anlage erfolgen um teure Folgeschäden zu vermeiden. Die Zustandsüberwachung fassen wir bei igus unter dem Begriff i.Sense (ich fühle) zusammen.

Zum Condition Monitoring System - i.Sense

Visual zu igus smart plastics Predictive: Im Zentrum steht das i.Cee Modul, verbunden mit Sensorik an Energieketten, Linearsystemen, Lagern und Leitungen. Symbole für Warnmeldung, Dokumentation, Lebensdauerprognose und Fernanalyse zeigen die vorausschauende Wartung; Daten werden an Cloud, Endgeräte, SPS/PLC und Salesforce angebunden.

Predictive Maintenance (i.Cee)

Die vorausschauende Wartung (Predictive Maintenance) nutzt die Elemente der Zustandsüberwachung und schafft mit Hilfe der Sensoren und Software ein System, welches eine dynamische Lebensdauerberechnung und optimale Wartungszeitpunkte für igus Produkte ermöglicht. Somit ist die vorausschauende Wartung die nächste Stufe zur Realisierung eines umfassenden Konzepts intelligenter Energieführungen und Lagertechnik. Dieses System bietet verschiedenste Ausprägungen und einen hohen Grad an Individualität. Immer mit dem Ziel die maximale Anlagen- und Nutzersicherheit sowie Produktlebensdauer zu erreichen. Die vorausschauende Wartung fassen wir bei igus unter dem Begriff i.Cee (abgeleitet von "ich sehe voraus") zusammen.

Zum Predictive Maintenance System - i.Cee

superwise

superwise

superwise bezeichnet ein umfassendes Service-Angebot zur Überwachung und Analyse von Energieketten. Während die zugrunde liegenden Sensoren wie i.Sense oder i.Cee Module die Überwachung ermöglichen, steht superwise für einen Rundum-Service.

Beim Einsatz von Komponenten im Maschinenbau müssen Wartungsintervalle berücksichtigt werden, Komponenten sollten nach Ablauf der Lebensdauer ausgetauscht werden und bei auftretenden Störungen kann ein rechtzeitiger Hinweis teure Ausfälle vermeiden. All dies kann Ihnen der superwise Service abnehmen.

Das Ziel von superwise ist, Kunden durch ein betreutes System maximal zu entlasten und gleichzeitig die Betriebszeit ihrer Maschinen zu optimieren.

Zum After-Sales-Service superwise

Wie funktioniert die Vorausschauende Wartung bei igus?

Erst die intelligente Vernetzung der einzelnen Komponenten schafft eine solide Grundlage für vorausschauende Wartungskonzepte; im Englischen auch predictive maintenance genannt. Bei igus ist die vorausschauende Wartung unter dem Begriff i.Cee zusammengefasst.

Das zentrale Element in diesem Bereich stellt die i.Cee Software dar. Diese Software in Verbindung mit Sensoren an der Energieführungskette, der Gleitlagerbuchse oder einem Linearschlitten machen die ab Lager lieferbaren Produkte zu smarten Produkten. Dieses Upgrade schafft die Möglichkeit die maximale Lebensdauer Ihres igus Produktes zu ermitteln und auch den perfekten Servicezeitpunkt gibt das i.Cee System an. Algorithmen passen die Lebensdauer und den Servicezeitpunkt entsprechend der Nutzung an. Mit der von uns gestellten Software, wenigen Sensoren und dem neuen Kommunikatiosmodul i.Cee:plus II werden aus den ab lager lieferbaren Standardprodukten im Handumdrehen eine smarte Energieführung oder Lagertechnik.

Alles zum neuen i.Cee:plus II

i.Cee

Alles zum neuen i.Cee:plus II

Über den Weg & Zugriff der Daten entscheiden Sie allein

Datenübermittlung innerhalb Ihres lokalen Firmennetzwerk (i.Cee:local) oder über die gesicherter Cloud (i.Cee:cloud)

i.Cee:local

i.Cee:local

Ihre Daten verlassen zu keinem Zeitpunkt Ihr Firmennetzwerk, da die i.Cee Software nur innerhalb der von Ihnen gewünschten Netzwerke kommuniziert. Dabei geht das Informationsspektrum von einer einzigen Energieführungskette innerhalb einer Maschine bis hin zu einem kompletten Maschinenpark und eigenem Ausgabeinterface.

i.Cee:cloud

i.Cee:cloud

Bei der Internet-basierten Lösung gibt es zwei Wege: Entweder übertragen die Sensoren ihre Daten direkt an die Cloud, wo diese in einem geschützten Bereich mittels Browser-Dashboard zur Verfügung gestellt werden. Oder sie nehmen einen Zwischenstopp über das i.Cee.net, einen sogenannten Datenkonzentrator. Das i.Cee.net befindet sich bei Ihnen vor Ort, wodurch Sie den Datenaustausch an die Cloud jederzeit anpassen können.

chains for cranes®

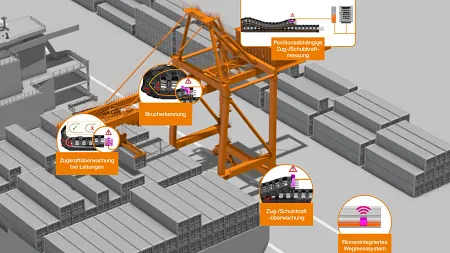

smart plastics in KRanen

smart plastics in KRanen

3D CAD-Portal für smart plastics

Intelligente Energiekettensysteme schneller konstruieren. CAD-Modelle für alle smarten Komponenten.
Unsere intelligenten e-kettensysteme sind bereits in vielen hunderttausend Anwendungen weltweit zuverlässig in Verwendung - von Getränkeautomaten, CNC-Maschinen bis Stahlwerken. Freitragende Längen lassen sich problemlos überbrücken und lange Verfahrwege sind für die unterschiedlichsten Branchen denkbar.

Zum 3D CAD-Portal

Energieketten im 3D CAD-Portal konstruieren

Robust und smart – Wie digital vernetzte Energieketten STS-Krane im Hafen von Rotterdam stärken

Robust und smart – Wie digital vernetzte Energieketten STS-Krane im Hafen von Rotterdam stärken.

Diese Fallstudie beschreibt anschaulich, wie die EMO B.V. mit igus chains for cranes® Laufleistungen von über 375.000 km auf seinen STS-Kranen erreichen konnte.

Zum PDF Download

Industrie 4.0: Erfolgreich in der Praxis realisiert

Anwendungsbeispiele

smart plastics Anwendungsbeispiele

Schwere Lasten, lange Einsatzzeiten, unterschiedlichste Witterungsbedingungen – Krane in Hafenanlagen müssen Höchstleistungen bringen. Und unsere Energieketten und flexiblen Leitungen sind genau dort im Einsatz. In mehr als 10.000 Häfen bewähren sie sich seit Jahren durch korrosionsbeständige, wartungsfreie Materialien und lange Laufzeiten. Zu den Einsatzfeldern gehören u.a. Ship-to-Shore-Krane, Schüttgutumschlag-Krane, RTGs, RMGs, Goliath-Krane, Spreader und Reachstacker. Wo Termindruck herrscht und Sicherheit gewährleistet sein muss, sind e-ketten eine zuverlässige, wartungsarme und auch geräuschärmere Alternative zu Stromschienen, Festoonig und Motortrommeln.

Mehr zum RMG Kran Anwenderbericht

Im größten Testlabor der Branche für den realen Einsatz geprüft

^{Werfen Sie einen Blick in unser}^{chainflex und e-ketten Testlabor}^{, wo jährlich mit 10 Mrd. Zyklen getestet wird.}

^{Bei langen Verfahrwegen werden e-ketten mit Hilfe von Sensoren in Außenversuchen getestet.}

Gesamtüberblick smart plastics

Einblick in das komplette Produktportfolio für die Industrie 4.0

Inhaltsübersicht:

Zustandsüberwachung (i.Sense)
Produkte der Zustandsüberwachung
Anwendungsbeispiele der Zustandsüberwachung
vorausschauende Wartung (i.Cee)
Anwendungsbeispiele für die vorausschauende Wartung
Wie fließen die Daten bei der vorausschauenden Wartung?

Download Broschüre

smart plastics broschüre

Download Broschüre

smart plastics Auswahlhilfe

Wählen Sie selbst, welche intelligente Lösung am besten zu Ihnen passt

Mit wenigen Informationen über Ihre Anwendung führt Sie unser smart plastics Beratungstool zielgerichtet zu einer Vorauswahl aus dem Bereich der smart plastics. Das Tool gibt während der Auswahl einen Überblick über die aktuellen Möglichkeiten im Bereich smart plastics.

Jetzt Auswahlhilfe starten

smart plastics Auswahlhilfe

Neue Condition Monitoring Systeme - News 2023

Informieren ...

Viele weitere Informationen und News zur Industrie 4.0 mit smart plastics

smart plastics News smart plasics - Broschüre herunterladen

Condition Monitoring System anwenden

... Ausprobieren ...

Freie 3D-Daten, Bedienungsanleitungen und vieles mehr in unserem smart plastics Service-Bereich

Condition Monitoring System im igus Online-Shop kaufen

... Realisieren

Einbaufertiges Condition Monitoring System direkt im igus Online-Shop bestellen

Zum smart plastics-Shop
