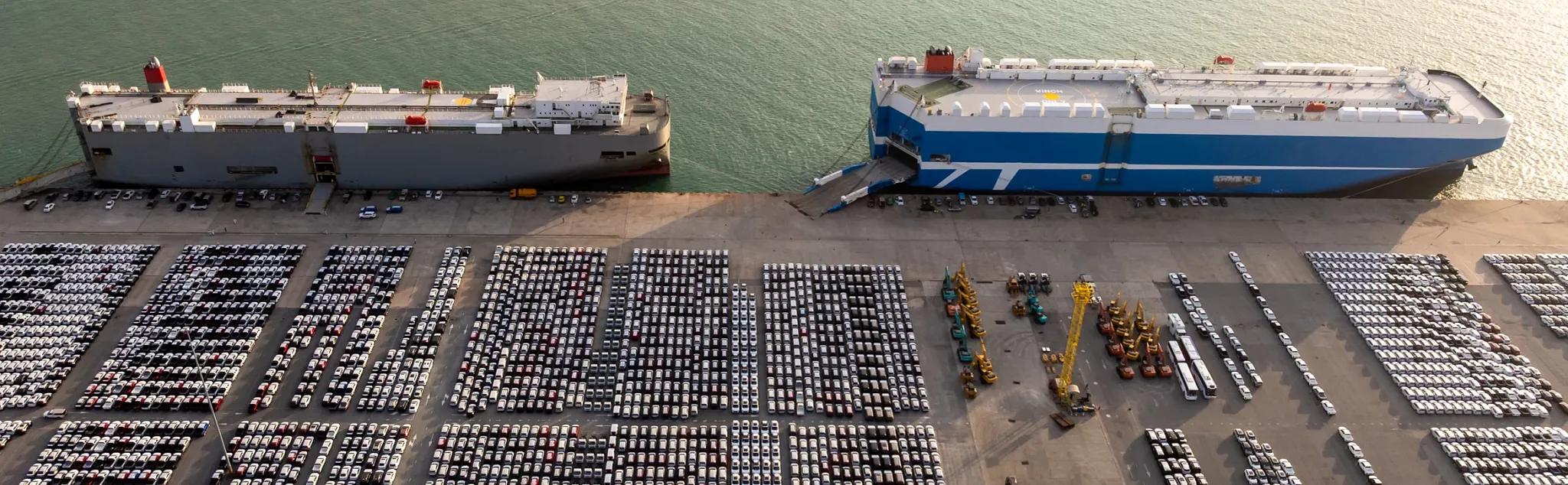

Bild eines RoRo-Schiffs

RoRo-Terminal

Landstromversorgung für RoRo-Terminals

Informationen rund um Landstromversorgung von RoRo-Terminals

Eckdaten zum Landstrom für RoRo-Terminals

Das Icon zeigt (in weißer Schrift auf orangefarbenem Grund) die Buchstaben "MVA".  Über den drei Buchstabe ist ein weißer Blitz auf orangefarbenem Grund abgebildet.   "MVA" steht in diesem Kontext für Megavoltampere und bezeichnet die Anlagenleistung einer Landstromanlage.

6,5 MVA

Das Icon zeigt die Buchstaben "K" und V" in weißer Schrift auf orangefarbenem Grund. Hierbei handelt es sich um die Kennzeichnung von Hochspannungs- bzw. Netzanschluss-Spannungen für Landstromanlagen im Hafen und an der Kaimauer.

11 kV

Symbol für die Änderungsrate des Stroms (dI/dt) bzw. Stromanstieg/-abfall. Ideal für Elektrotechnik, Leistungselektronik und Schutztechni

16 kA/ s

Sustainability circle

1 Stecker

Herausforderungen für RoRo-Terminals

IEC 80005-1 (Annex B für RoRo-Schiffe)


​Wesentliche Anforderungen für RoRo-Terminals und RoRo-Schiffe


  • Hochspannungs-Landstromversorgung mit 11 kV AC ​
  • In regionalen Anwendungen auch Ausführung mit 6,6 kV AC möglich ​
  • Ein Hochspannungskabel für Leistungsanforderungen bis 6,5 MVA ​
  • Sieben integrierte Pilotkontakte zur Überwachung und Absicherung der Verbindung ​
  • Glasfaserbasierte Datenkommunikation für Steuerungs- und Überwachungsfunktionen ​
  • Kontrolliertes Verbinden und Trennen der Landstromversorgung über definierte Sicherheitskreise ​
  • Integrierte Not-Aus- und Verriegelungsfunktionen für einen sicheren Betrieb ​
  • Kabelmanagementsystem auf der Terminalseite zur Führung und Positionierung des Anschlusskabels ​
  • Typgeprüfte Steckverbindung gemäß IEC 62613 und IEC/IEEE 80005-1 Annex B ​
  • Dauerhafte Überwachung der Verbindung durch Pilot- und Sicherheitsschaltungen ​
  • Sichere Energieübertragung auch bei den dynamischen Betriebsabläufen von RoRo-Terminals ​
  • Standardisierte Schnittstelle für RoRo-Fracht- und RoRo-Passagierschiffe​

Die Normreihe IEC/IEEE 80005-1 definiert im Einzelnen
  • die sichere Energieübertragung zwischen Schiff und Terminal
  • Die Integration der Landstromversorgung in Bereiche mit hohem Fahrzeugaufkommen, kurzen Liegezeiten und kontinuierlichem Umschlagbetrieb. Dies stellt zudem die zentrale Herausforderung moderner Landstromprojekte in RoRo-Terminals.

Technische Herausforderungen der Schiffsanbindung

Das "Connection Dilemma" am RoRo-Terminal

Herausforderung Nr. 1:
Rampengeometrie und Verkehrskonflikte

Herausforderung Nr. 2:
Freiliegende Hochspannungsleitungen im Terminalbetrieb

Herausforderung Nr. 3:
Unterschiedliche Anschlusspositionen am Schiff​

Lösungen für die Herausforderungen

Die Antwort auf das Connection Dilemma

iMSPO – igus Mobile Shore Power Outlet für RoRo-Terminals​

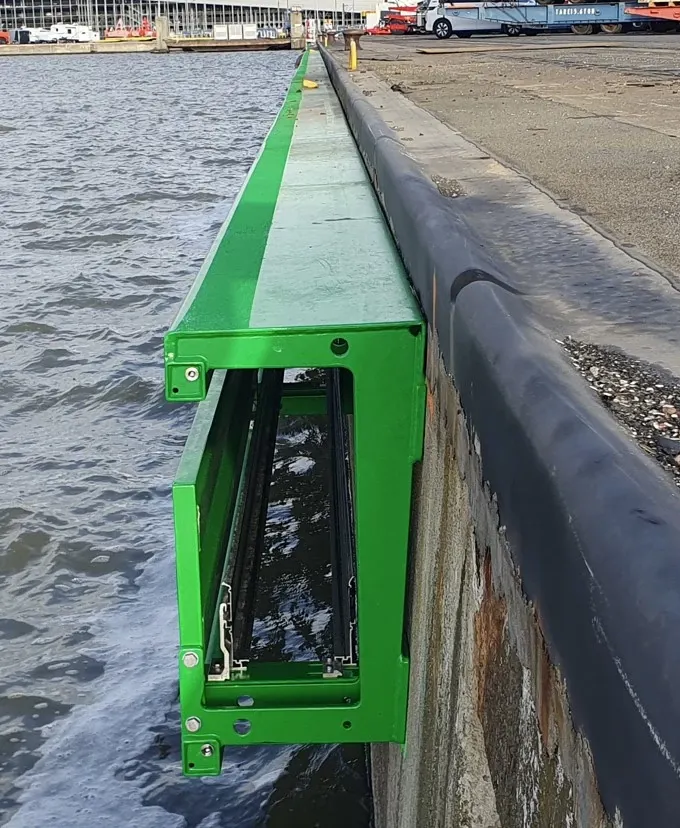

An der Kaimauer

Dual Voltage

Hybrid

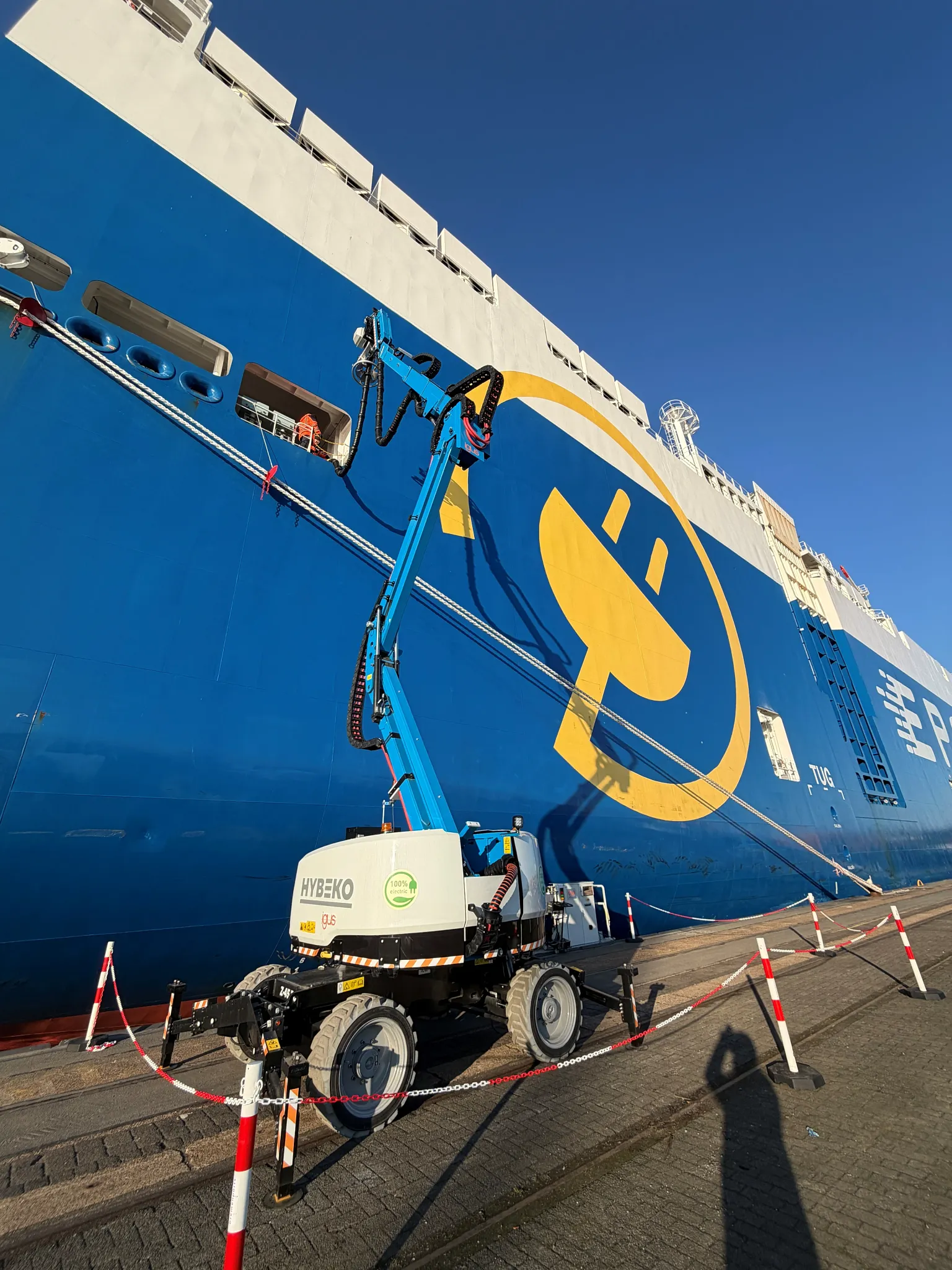

Maschinen

Technische Informationen zur iMSPO für RoRo-Terminals

  • Installation an der Kaikante außerhalb der Fahr- und Umschlagbereiche
  • Keine Beeinträchtigung von Laderampen, Fahrzeugverkehr und Umschlagprozessen
  • Flexible Positionierung der Steckdosenbox entlang des gesamten Liegeplatzes
  • Geeignet für unterschiedliche Anschlusspositionen von RoRo- und RoPax-Schiffen
  • Keine freiliegenden Hochspannungskabel in Verkehrsbereichen
  • Terminalflächen bleiben vollständig frei für Lkw, Trailer und Terminalfahrzeuge
  • Keine Kollisions- oder Beschädigungsrisiken durch kreuzende Fahrzeugbewegungen
  • Energie- und Datenübertragung über ein schwerlastfähiges Energiekettensystem
  • Ausgleich von Schiffsbewegungen und Gezeitenänderungen
  • Konzipiert gemäß IEC/IEEE 80005-1 Annex B und geltenden Sicherheitsrichtlinien
  • Maritime Stahlkonstruktion mit Duplex-Korrosionsschutz
  • Maximale Betriebssicherheit bei uneingeschränktem Terminalbetrieb
Individuelle Lösung besprechen & weitere technische Infos
  • Installation des Systems in einem geschlossenen Graben entlang der Kaikante​
  • Vollständig verdeckte Systemführung ohne sichtbare Komponenten auf der Terminaloberfläche​
  • Keine Beeinträchtigung von Passagierbrücken, Gepäckabfertigung oder Terminalprozessen​
  • Keine freiliegenden Mittelspannungskabel oder sonstigen Hindernisse im Betriebsbereich​
  • Maximale Sicherheit für Passagiere, Personal und Fahrzeuge durch die unterflurige Installation​
  • Das iMSPO verfährt geschützt innerhalb des Grabens und positioniert den Anschlusspunkt flexibel am jeweiligen Liegeplatz​
  • Steuerung des Systems komfortabel per Funkfernbedienung​
  • Sichere Übergabe der Anschlussleitung an das Kreuzfahrtschiff über ein Übergabefahrzeug​
  • Die Terminaloberfläche bleibt vollständig für Verkehrs-, Logistik- und Wartungsprozesse nutzbar​
  • Energie- und Datenübertragung über ein geschütztes und wartungsfreundliches System​
  • Konzipiert gemäß IEC/IEEE 80005-1 sowie den geltenden europäischen Sicherheits- und Maschinenrichtlinien​
  • Bevorzugte Installationsvariante für Neubauten und öffentlich zugängliche Kreuzfahrtterminals​
  • Besonders geeignet für höchste Anforderungen an Sicherheit, Ästhetik und Terminalbetrieb​
Individuelle Lösung besprechen & weitere technische Infos
  • Ein Landstromsystem für den Anschluss von Kreuzfahrt- und RoRo-Schiffen an derselben Liegeposition​
  • Unterstützung unterschiedlicher Steckerkonfigurationen gemäß IEC/IEEE 80005-1 Annex C und Annex B​
  • Anschluss von Kreuzfahrtschiffen über vier Mittelspannungsstecker​
  • Anschluss von RoRo-Schiffen über einen einzelnen Mittelspannungsstecker​
  • Flexible Anpassung an unterschiedliche Leistungs- und Spannungsanforderungen der Schiffstypen​
  • Ein gemeinsamer Steckdosenwagen für beide Anwendungen reduziert Investitions- und Betriebskosten​
  • Schneller Wechsel zwischen Cruise- und RoRo-Betrieb ohne zusätzliche Infrastruktur​
  • Optimale Ausnutzung der Liegeplätze bei gemischt genutzten Terminals​
  • Keine Beeinträchtigung der Terminallogistik oder der Schiffsabfertigung​
  • Zukunftssichere Lösung für multifunktionale Hafenanlagen mit wechselnden Schiffsanläufen​
  • Typgeprüfte und normkonforme Ausführung gemäß IEC/IEEE 80005-1​
  • Maximale Flexibilität bei gleichzeitig hoher Verfügbarkeit und Betriebssicherheit​
Individuelle Lösung besprechen & weitere technische Infors​
