guidefast

Wirtschaftliche Energieführung für Kranträger und Hallenkrane
-schnell montiert als Baukastenlösung:

Die guidefast Führungsrinne wird seitlich am Kranträger befestigt. Dadurch kann bei der Montage zum Beispiel an Kranträgern auf das Anschweißen von Konsolen verzichtet werden. Montagezeiten werden sehr kurz gehalten, da die Führungsrinne lediglich in die vorher befestigten Halter eingehängt und dann mit den Klemmblöcken fixiert wird. Die kleine Anzahl an unterschiedlichen Bauteilen und die feste Rinnenbreite tragen ebenfalls zu einer einfachen Montage bei.

1

Schnelle und einfache Befestigung mittels Klemmschienen

2

Einteilige Stahlrinne mit 2 m Standardlänge

3

Abriebfest: Gleitschiene für mittige Einspeisung

4

Rinnenstöße werden über Clipse verbunden, dadurch keine Scherkanten

5

Clever: 2 Versionen Halter mit integrierter Zugentlastung




Bis zu 80% Montagezeit sparen gegenüber herkömmlichen Führungssystemen

Passt an nahezu jeden Standardkran-Träger

2 Versionen Halter mit integrierter Zugentlastung, für die Festverlegung von Leitungen am Kranträger ± 5mm vertikale Toleranz der Halter

Für die Standardrinnenlänge von 2,0 m - mit oder ohne Gleitschiene

Nutzbar für jede seitlich zu montierende Anwendung - nicht nur am Kran

Montagefreundlich durch vorgefertigte Bohrbilder der e-ketten®-Anschlusselemente

Standard Material: verzinkter Stahl. Auch in Edelstahl erhältlich. Material 1.4301 (AISI 304) oder schwarz gepulvert

Leitfähigkeit nach DIN EN 61537: Standard mit Sonderverbinder

Langzeit-getestet: Vibration, Umwelt, Festigkeit

Komponenten - Halterset
A - Version 01 - kurzer Halter
B - Version 02 - langer Halter
C - Klemmblöcke, Art Nr. G9.2.10

Ba = e-ketten® Außenbreite
Bi = e-ketten® Innenbreite
ha = e-ketten® Außenhöhe
BRi = Rinnen-Innenbreite = BRi ≥ Ba + 4

2 Versionen: Halter mit integrierter Zugentlastung:
A - Version 01 - kurzer Halter
B - Version 02 - langer Halter


Führungsrinne guidefast

Komponenten - guidefast Set 1. Rinnenprofil, à 2 m
2. Kunststoff Gleitschiene, à 2 m, optional
3. Clip, Art Nr. 908.467



Führungsrinne

Standardlänge: 2.000mm

Standardmaterial: Stahl verzinkt

Jedes Element besitzt eine Öffnung zur Leitungseinführung

Version mit installierten Gleitschienen ist ebenfalls lieferbar

Artikelnummer je nach Größe unterschiedlich – bitte der unten aufgeführten Tabelle entnehmen

Art.-Nr.:
Breite [mm]:
Artikelnummer Für e-kette®: mit oder ohne Innenbreite
Rinne
A B
    Gleitschiene   BRi [mm] [mm] [mm]
 GF91.30.025.2000 1500.025.RRR.0 ohne Gleitschiene 42,5 61 81 Preis auf Anfrage
 GF91.30.050.2000 1500.050.RRR.0 ohne Gleitschiene 67,5 61 106 Preis auf Anfrage
 GF92.30.03.2000 E2.26.038.RRR.0 | 2500.03.RRR.0 ohne Gleitschiene 58 75 97 Preis auf Anfrage
 GF92.30.05.2000 E2.26.057.RRR.0 | 2500.05.RRR.0 ohne Gleitschiene 77 75 115,5 Preis auf Anfrage
 GF92.30.07.2000 E2.26.077.RRR.0 | 2500.07.RRR.0 ohne Gleitschiene 97 75 135,5 Preis auf Anfrage
 GF92.30.09.2000 2500.09.RRR.0 ohne Gleitschiene 109 75 148 Preis auf Anfrage
 GF92.30.10.2000 2500.10.RRR.0 ohne Gleitschiene 123 75 161,5 Preis auf Anfrage
 GF95.30.05.2000 E2.38.050.RRR.0 | 2700.05.RRR.0 ohne Gleitschiene 70 105 108,5 Preis auf Anfrage
 GF95.30.07.2000 E2.38.075.RRR.0 | 2700.07.RRR.0 ohne Gleitschiene 95 105 133,5 Preis auf Anfrage
 GF95.30.10.2000 E2.38.100.RRR.0 | 2700.10.RRR.0 ohne Gleitschiene 120 105 158,5 Preis auf Anfrage
 GF91.31.025.2000 1500.025.RRR.0 mit Gleitschiene 42,5 61 81 Preis auf Anfrage
 GF91.31.050.2000 1500.050.RRR.0 mit Gleitschiene 67,5 61 106 Preis auf Anfrage
 GF92.31.03.2000 E2.26.038.RRR.0 | 2500.03.RRR.0 mit Gleitschiene 58 75 97 Preis auf Anfrage
 GF92.31.05.2000 E2.26.057.RRR.0 | 2500.05.RRR.0 mit Gleitschiene 77 75 115,5 Preis auf Anfrage
 GF92.31.07.2000 E2.26.077.RRR.0 | 2500.07.RRR.0 mit Gleitschiene 97 75 135,5 Preis auf Anfrage
 GF92.31.09.2000 2500.97.RRR.0 mit Gleitschiene 109 75 148 Preis auf Anfrage
 GF92.31.10.2000 2500.10.RRR.0 mit Gleitschiene 123 75 161,5 Preis auf Anfrage
 GF95.31.05.2000 E2.38.050.RRR.0 | 2700.05.RRR.0 mit Gleitschiene 70 105 108,5 Preis auf Anfrage
 GF95.31.07.2000 E2.38.075.RRR.0 | 2700.07.RRR.0 mit Gleitschiene 95 105 133,5 Preis auf Anfrage
 GF95.31.10.2000 E2.38.100.RRR.0 | 2700.10.RRR.0 mit Gleitschiene 120 105 158,5 Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD Produktseite Preisanfrage Staffelpreise myCatalog

guidefast Haler kurz
Halter kurze Version

Lieferung inklusive Klemmblock und Schraube

Klemmblock mit Leitfähigkeit erhältlich nach DIN EN 61537: Standard

Weniger Befestigungsmöglichkeiten für fest verlegte Leitungen, daher platzsparender als die lange Version

Standardstützabstand: 1 Halter pro Meter

Art.-Nr.:
Artikelnummer
 GF9.2.12 guidefast, Halter kurze Version - Klemmblock Standard Preis auf Anfrage
 GF9.2.12.CD guidefast, Halter kurze Version - Klemmblock mit Leitfähigkeit Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD Produktseite Preisanfrage Staffelpreise myCatalog

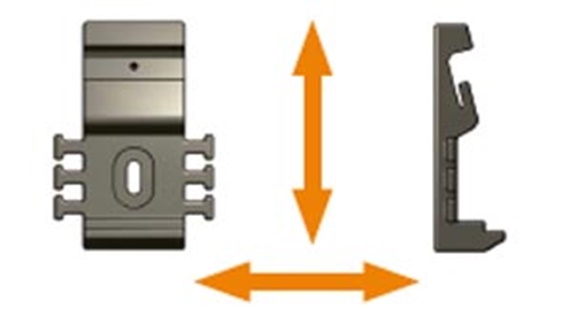

Vertikal und horizontal justierbar



guidefast Haler lang
Halter lange Version

Lieferung inklusive Klemmblock und Schraube

Klemmblock mit Leitfähigkeit erhältlich nach DIN EN 61537: Standard

Extra viele Befestigungsmöglichkeiten für fest verlegte Leitungen

Standardstützabstand: 1 Halter pro Meter

Art.-Nr.:
Artikelnummer
 GF9.2.11 guidefast, Halter lange Version - Klemmblock Standard Preis auf Anfrage
 GF9.2.11.CD guidefast, Halter lange Version - Klemmblock mit Leitfähigkeit Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD Produktseite Preisanfrage Staffelpreise myCatalog

Halter mit integrierten Zugentlastungen zur Montage von festverlegten Leitungen am Kranträger.




Verbinder

Sorgt für eine absatzfreie Verbindung zweier Rinnenstücke

Wird mit einem Gummihammer angebracht

Bei einer Bestellung der Guidefastrinne >1000 mm ist der Verbinder bereits enthalten

Art.-Nr.:
Artikelnummer
 908.467 Preis auf Anfrage
Mehr zum gewünschten Artikel:
3D CAD PDF Preisanfrage Staffelpreise myCatalog

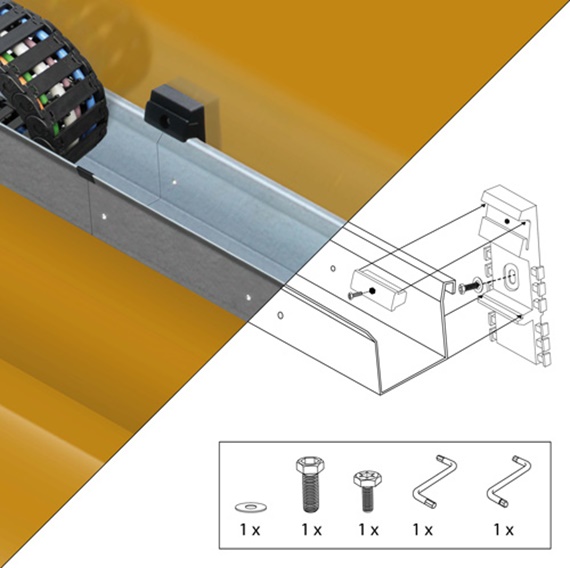

Schnell mit wenigen Handgriffen montiert - die guidefast-Führungsrinne.



Montage über Anschweissbolzen oder Schraube/ Gewinde direkt am Kranträger.


Weitere Informationen:
