Energiekettenserie E2.1
Der stabile Alleskönner, einfach zu öffnen
Energiekettenserie E2.1 zeichnet sich durch eine lange Lebensdauer, einen besonders leisen Lauf sowie eine einfache Befüllung und Montage aus. Dabei passen sich die e-ketten den Anforderungen der Maschine an, nicht umgekehrt: Aus über 850 verschiedenen Varianten können Sie die für Sie optimale Energiekette oder das passende Energierohr für eine sichere Leitungsführung auswählen - auch als System aus Kette, Kabel und Stecker.
Typische Anwendungsbereiche: Werkzeugmaschinen, Holzbearbeitungsmaschinen, Allgemeiner Maschinenbau oder in allen anderen Bereichen
Technische Daten
| Innenhöhe | Max. Geschwindigkeit (FLG, freitragend) | Max. Beschleunigung (FLG, freitagend) | Max. freitragende Länge | Leitungsdurchmesser (max.) | Zulässige Temperatur | Max. Zusatzlast | Brennbarkeitsklasse |
|---|---|---|---|---|---|---|---|
| 21,2 - 38 mm | 20 m/s | 200 m/s² | bis 2,75 mm | bis 43,2 mm | -40°C / +120°C | bis 15 kg/m | VDE 0304 IIC UL94-HB |
Technik verbessern
- 20 % bis 30 % größere Gleitflächen für eine längere Lebensdauer im gleitenden Betrieb im Vergleich zur Vorgängerserie E2/000
- 7 dB(A) leiser durch integrierte Bremse ab Größe E2.26
- Jetzt auch als geschlossene Version verfügbar, eine Standardlösung für Hydraulikschläuche
- 10 % mehr Stabilität als Vorgängerserie im Vergleich zur Vorgängerserie E2/000
- Gute Zugänglichkeit – Öffnungsstege beidseitig im Innen- oder Außenradius aufschwenkbar, und von oben und von der Seite
Kosten senken
- Ca. 30 % günstiger bei Einsatz der neuen geschlossenen Ausführung E2C.21 im Vergleich zur Vorgängerserie E2/000
- Längere Lebensdauer durch Gleitflächen für gleitenden Anwendungen
- Vereinfachte Montage der Innenaufteilung durch integrierte Rasterung
- Leitungsfreundlich durch glatte Innenkonturen
- Kleinste Biegeradien ab 28 mm für weniger benötigten Bauraum
- Vorausschauende Wartung - optional mit dem isense Zusatzmodul
Beweise
- Getestet im igus Labor: Öffnen von 1 m e-kette in 2 Sekunden mithilfe des optionalen e-ketten Öffnungswerkzeugs
Nachhaltigkeit
- Gleiche Größe und Anschlussmaße wie das Vorgängermodell ermöglichen ein 1:1 Upgrade. Keine Veränderungen an der Maschine nötig
- Lassen Sie Ihre Energie- oder Schleppkette am Ende des Lebenszyklus im igus chainge Recycling Programm verwerten
Öffnungsstege im Außenradius beidseitig aufklappbar
E2.21
Innenhöhe hi : 21 mm
Innenbreite Bi: 15 - 125 mm
Biegeradius R: 35 - 180 mm
Freitragende Länge: ≤ 1,75 m
E2.26
Innenhöhe hi: 26 mm
Innenbreite Bi: 25 - 125 mm
Biegeradius R: 48 - 250 mm
Freitragende Länge: ≤ 2,25 m
E2.38
Innenhöhe hi: 38 mm
Innenbreite Bi: 50 - 175 mm
Biegeradius R: 63 - 250 mm
Freitragende Länge: ≤ 2,75 m
E2.48
Innenhöhe hi: 48 mm
Innenbreite Bi: 50 - 250 mm
Biegeradius R: 75 - 300 mm
Freitragende Länge: ≤ 3,00 m
Öffnungsstege im Innenradius beidseitig aufklappbar
E2i.21
Innenhöhe hi: 21 mm
Innenbreite Bi: 15 - 100 mm
Biegeradius R: 35 - 180 mm
Freitragende Länge: ≤ 1,75 m
E2i.26
Innenhöhe hi: 26 mm
Innenbreite Bi: 25 - 125 mm
Biegeradius R: 48 - 250 mm
Freitragende Länge: ≤ 2,25 m
E2i.38
Innenhöhe hi: 38 mm
Innenbreite Bi: 50 - 175 mm
Biegeradius R: 63 - 250 mm
Freitragende Länge: ≤ 2,75 m
E2i.48
Innenhöhe hi: 48 mm
Innenbreite Bi: 50 - 250 mm
Biegeradius R: 75 - 300 mm
Freitragende Länge: ≤ 3,00 m
Nicht zu öffnen
E2C.21
Innenhöhe hi: 21 mm
Innenbreite Bi: 25 - 100 mm
Biegeradius R: 35 - 180 mm
Freitragende Länge: ≤ 1,75 m
Zubehör
Kettenöffner
- Für alle Serien der E2.1 Familie
- e-kette in einem Rutsch geöffnet
- 16-Mal kürzere Öffnungszeit
Zubehörteile
Anschlusselemente, Dämpfer-Clip, Öffnungsstege
Jetzt entdeckenOnline-Konfigurationen

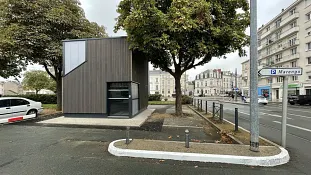

e-kette E2.48 als Leitungsführung in innovativer Fahrradgarage
Ein teures E-Bike einfach in der Stadt abstellen? Vielen Besitzern ist das zu heikel. Für sie baut das französische Unternehmen Seraap eine neuartige Garage, in der sich auf relativ kleiner Fläche viele Räder in einem Regal neben- und übereinander unterbringen lassen. Die Energie- und Datenleitungen des Bediengeräts sind dabei sicher in e-ketten® der Serie E2.48 (E2.48.100.200) untergebracht.
Kostenlose E2.1 Banderole anfordern!
Sie interessieren sich für die Serie E2.1, möchten diese aber für eine endgültige Entscheidung gerne in den Händen halten, um einen bestmöglichen Eindruck zu erhalten?
Dann können Sie gerne bei uns die kostenlose Banderole der E2.1 bestellen.
