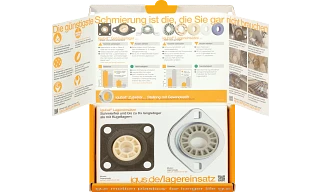

Broschüre zum Bearing-Insert-Guide mit aufgeklapptem Katalog für selbstausrichtende igubal Lager.

Produktwissen kompakt

^{Alle Daten zu Lagereinsätzen auf einen Blick}

Entdecken Sie igubal Lagereinsätze – die schmierfreie Alternative zu traditionellen UC-Kugellagern

Flanschlager mit Kunststoff-Lagereinsatz

Suchen Sie nach einer wartungsfreien und kosteneffizienten Alternative zu UC-Kugellagern?

Unsere igubal Lagereinsätze sind die Lösung! Sie entsprechen der DIN 626-1-Norm und lassen sich sowohl in metallische als auch in Kunststoff-Flanschlagergehäuse der Bauformen F, FL und PFL integrieren – ebenso in Stehlagergehäuse der Typen P, PP und PA. Darüber hinaus sind sie kompatibel mit kompakten Flanschlagern mit zwei oder vier Befestigungslöchern und gängigen Bohrungsabständen von 82 mm oder 94 mm.

Dank integrierter Festschmierstoffe, entfällt die Notwendigkeit regelmäßiger Wartung und externer Schmierung, was sich positiv auf Betriebskosten und Umwelt auswirkt.

Unsere Lagereinsätze sind bis zu 80 Prozent leichter und 40 Prozent günstiger als metallische Kugellager. Insbesondere in Kombination mit unseren Flanschlager-und Stehlagergehäusen aus unserem Kunststoff igumid G, tragen sie zu einer Gewichtsreduktion der Anlage bei, was sich positiv auf den Energieverbrauch auswirkt

Zum Shop

format_color_reset

Schmierfrei

Integrierte Festschmierstoffe ersetzten externe Schmierung.

build_circle

Wartungsfrei

Keine Wartung bis zur Verschleißgrenze

autorenew

1:1-Austausch

In gleichen Abmessungen wie UC-Kugellager verfügbar

eco

Umweltfreundlich

Energieeffiziente Herstellung und keine Schmierstoffe in der Umwelt

auto_awesome

Leicht

Bis zu 80 % leichter als UC-Kugellager

euro

Günstig

Bis zu 40% günstiger als UC-Kugellager

Das finden Sie auf dieser Seite

Die Vorteile der Wellenlagerung mit igubal

Granulat mit Festschmierstoff unter der Lupe.

Schmierung – nie zu viel, nie zu wenig, immer die richtige Menge

Verabschieden Sie sich von Lagerausfällen verursacht durch Fehlschmierung oder Verschmutzung – unsere Festschmierstoffe werden in mikroskopisch kleinen Mengen freigesetzt, die eine konstante Schmierung gewährleisten. Da sich Staubpartikel und andere Stoffe nicht mit austretenden Schmierfetten verbinden können, eignen sich unsere Lagereinsätze besonders für schmutzbelastete und herausfordernde Umgebungen.

Chemische Reinigung, feuchte Umgebung, Lebensmittelkontakt?

Unsere Lagereinsätze zeichnen sich durch ihre außergewöhnliche Widerstandsfähigkeit gegenüber Feuchtigkeit, Chemikalien und Korrosion aus.

Die Food-Contact-Varianten aus iglidur A350 und A180, die den Anforderungen der FDA und der EU-Verordnung 10/2011 entsprechen, gewährleisten eine sichere Verwendung im direkten Kontakt mit Lebensmitteln und pharmazeutischen Produkten.

Vom Kundenimpuls zur Produktidee

Die Geschichte unserer igubal Lagereinsätze

Manchmal entstehen Produktentwicklungen dort, wo man sie am wenigsten erwartet – zum Beispiel beim Blick auf eine ungewöhnliche Bestellhistorie. Ein bekannter Hersteller aus der Lebensmittelindustrie orderte über einen längeren Zeitraum große Mengen unseres Werkstoffs iglidur A350 in Rundstabform. Das Material ist lebensmittelkonform und temperaturbeständig – aber warum so viel Halbzeug?

Unsere Neugier war geweckt. Auf Nachfrage erklärte der Kunde, dass er daraus eigene Lagereinsätze fertigte, um teure Edelstahl-Kugellager zu ersetzen. Der Vorteil: Durch den Einsatz von iglidur Lagereinsätzen entfiel nicht nur der Wartungsaufwand, sondern auch die Notwendigkeit teurer, lebensmittelkonformer Schmiermittel – ein echter Preisvorteil, gerade in sensiblen Produktionsumgebungen.

Daraufhin übernahmen wir die Fertigung für den Kunden und entwickelten parallel ein Sortiment gedrehter und spritzgegossener igubal Lagereinsätze. Was mit drei Werkstoffen begann, ist heute zu einem vielseitigen Standardsortiment aus sieben unterschiedlichen iglidur Materialien herangewachsen. Damit bieten wir für nahezu jede Anwendung den passenden Lagereinsatz – ob für hohe Geschwindigkeiten, extreme Temperaturen oder mit FDA-Konformität.

Besonders wirtschaftlich sind unsere spritzgegossenen Lagereinsätze: Sie lassen sich in großen Stückzahlen fertigen und das zu einem Bruchteil der Kosten im Vergleich zur Zerspanung. So profitieren unsere Kunden nicht nur technisch, sondern auch finanziell von einer durchdachten Lösung, die direkt aus der Praxis entstanden ist.

J3

Lagereinsatz aus iglidur J3

Hohe Verschleißfestigkeit

Dieses Material zeichnet sich durch verbesserte Verschleißfestigkeit bei niedrigen bis mittleren Belastungen und hohen Geschwindigkeiten aus. Die Lebensdauer ist um bis zu 300 % höher als bei iglidur J, dem bewährten Top-Dauerläufer-Material.

Zum gespritzten J3-LagereinsatzZum gedrehten J3-Lagereinsatz

H3

Lagereinsatz aus iglidur H3

Dieses Material zeichnet sich durch extrem hohe Verschleißfestigkeit und hervorragende Reibwerte auch unter extremen Umgebungsbedingungen aus.

Zum gespritzten H3-LagereinsatzZum gedrehten H3-Lagereinsatz

Grauer igus-Gleitring mit Rippenstruktur.

J

Lagereinsatz aus iglidur J

Dieses Material zeichnet sich durch besonders geringen Verschleiß, eine hohe Lebenserwartung und geringe Feuchtigkeitsaufnahme aus.

Zum gespritzten J-LagereinsatzZum gedrehten J-Lagereinsatz

A350

Lagereinsatz aus iglidur A350

Dieses Material zeichnet sich durch seine hervorragende Verschleißfestigkeit und Temperaturbeständigkeit aus. iglidur A350 ist konform mit der Verordnung (EU) Nr. 10/2011 und der FDA, was den Einsatz im Lebensmittel- und Arzneimittelbereich ermöglicht.

Zum gespritzten A350-LagereinsatzZum gedrehten A350-Lagereinsatz

Blaues Kunststoff-Laufrad mit zentraler Bohrung und Verstärkungsrippen.

J4

Lagereinsatz aus iglidur J4

Dieses Material zeichnet sich durchgeringe Reibwerte und eine geringe Feuchtigkeitsaufnahme aus. iglidur J4 ist besonders kostengünstig und eignet sich hervorragend für Großserien.

Zum gespritzten J4-Lagereinsatz

Rundes igus Kunststoff-Laufrad mit Speichenstruktur und zentraler Bohrung.

A180

Lagereinsatz aus iglidur A180

Dieses Material zeichnet sich durch eine hohe Medienbeständigkeit und geringe Feuchtigkeitsaufnahme aus, was ihn besonders geeignet für den Einsatz in feuchten Umgebungen macht. iglidur A180 ist konform mit der Verordnung (EU) Nr. 10/2011 und der FDA, was den Einsatz im Lebensmittel- und Arzneimittelbereich ermöglicht.

Zum gedrehten A180-Lagereinsatz

X

Lagereinsatz aus iglidur X

Dieses Material zeichnet sich durch eine hohe Temperatur- und universelle Chemikalienbeständigkeit sowie eine sehr geringe Feuchtigkeitsaufnahme aus, was den Werkstoff besonders geeignet für den Einsatz in anspruchsvollen Umgebungen macht.

Zum gedrehten X-Lagereinsatz

Schwarzer Dichtungsring mit zentraler Bohrung.

Unsere Werkstoffe für Lagereinsätze

Kunststoff-Lagereinsatz und Lagerbuchse aus igus Material.

1:1 Austausch | Lagereinsatz-Kompatibilität

Gehäuse	Lagereinsatz	■ = J	■ = J3	■ = J4	■ = H3	■ = A180	■ = A350	■ = X
PP203 \| PFL203	■ EM-15-12-SP			✔
P203 \| FL203 \| F203	■ EM-17-12-SP			✔
P203 \| FL203 \| F203	■ EM-17-17-SP	✔					✔
P203 \| FL203 \| F203	■ EM-17-17	✔				✔
PP204 \| PFL204	■ EM-20-14-SP	✔		✔
P204 \| FL204 \| F204	■ EM-20-17-SP	✔			✔		✔
P204 \| FL204 \| F204	■ EM-20-17		✔			✔		✔
PP205 \| PFL205	■ EM-25-15-SP	✔		✔
P205 \| FL205 \| F205	■ EM-25-17-SP	✔					✔
P205 \| FL205 \| F205	■ EM-25-17-SP-TP		✔
P205 \| FL205 \| F205	■ EM-25-17		✔		✔	✔
PP206 \| PFL206	■ EM-30-16-SP	✔		✔
P206 \| FL206 \| F206	■ EM-30-19-SP	✔			✔		✔
P206 \| FL206 \| F206	■ EM-30-19-SP-TP		✔
P206 \| FL206 \| F206	■ EM-30-19		✔		✔	✔		✔
P208 \| FL208 \| F208	■ EM-30-21-80-SP		✔		✔
P208 \| FL208 \| F208	■ EM-30-21-80		✔		✔
PP207 \| PFL207	■ EM-35-17-SP	✔
P207 \| FL207 \| F207	■ EM-35-20-SP	✔	✔				✔
P207 \| FL207 \| F207	■ EM-35-20		✔		✔	✔
PP208 \| PFL208	■ EM-35-21-80-SP	✔			✔
PP208 \| PFL208	■ EM-35-21-80				✔
PP208 \| PFL208	■ EM-40-18-SP	✔
P208 \| FL208 \| F208	■ EM-40-21-SP		✔		✔		✔
P208 \| FL208 \| F208	■ EM-40-21-SP-TP		✔
P208 \| FL208 \| F208	■ EM-40-21		✔		✔	✔		✔
P209 \| FL209 \| F209	■ EM-45-22-SP	✔
P209 \| FL209 \| F209	■ EM-45-22		✔			✔
P210 \| FL210 \| F210	■ EM-50-24-SP	✔
P210 \| FL210 \| F210	■ EM-50-24		✔			✔
P215 \| FL215 \| F215	■ EM-75-24	✔

Kunststofflager mit schwarzem Gehäuse und hellen Lagereinsätzen.

Kunststoff-Stehlager

Alternative zu UCP204 bis UCP208

Zum Produkt

FL204-KS-JEM-20-17-SP Flanschlager mit Kunststofflager für Welle.

Kunststoff-Flanschlager

Alternative zu UCFL203 bis UCFL210

Zum Produkt

Gussgehäuse-Stehlager

Alternative zu UCP204 bis UCP210

Zum Produkt

igus igubal Flanschlager mit weißem Gleitlager-Einsatz.

Gussgehäuse-Flanschlager

Alternative zu UCFL203 bis UCFL210

Zum Produkt

igus PA205-KS Kunststofflager mit heller Innenbuchse.

Kompaktes Stehlager mit Kunststoffgehäuse

Alternative zu UCPA204 bis UCPA208

Zum Produkt

Kunststofflager mit quadratischer Montageplatte und vier Befestigungsbohrungen.

Kompaktes Flanschlager mit Kunststoffgehäuse

Kompakte Alternative zu UCF208

Zum Produkt

igus Lagerbock mit Kunststoff-Gleitlager freigestellt.

Low-Cost Stehlager mit Blechgehäuse

Alternative zu UCPP202 bis UCPP208

Zum Produkt

Gleitlager mit Metallgehäuse, freigestellt.

Low-Cost Flanschlager mit Blechgehäuse

Alternative zu UCPFL202 bis UCPFL208

Zum Produkt

Lagereinsätze für metallische Steh-und Flanschlager

Dank ihrer Korrosionsbeständigkeit und Unempfindlichkeit gegen Schmutz und Staub können diese Gleitlagereinsätze die Lebensdauer Ihrer Anwendungen verlängern: Vor allem in schmutziger Umgebung ist die Lebensdauer bis zu 8-mal höher als bei Kugellagern.

Zum Online-Shop

Lagereinsätze in der Getränke- und Abfüllindustrie

Eine weltweit agierende Brauerei setzt in ihren Förderanlagen auf den Einsatz von igubal-Lagereinsätzen. Durch den Einsatz von insgesamt über 400 Lagereinsätzen konnte der Kunde eine Kostenersparnis von über 60 Prozent erzielen.
