Bündel- und Lagenverseilung

Verseilung bezeichnet das Wickeln von Adern in mehradrigen Leitungen um ein Kernelement. Die Verseilung spielt eine entscheidende Rolle in der Auslegung von Leitungen für die Bewegung. Prinzipiell lässt sich zwischen Bündel- und Lagenverseilung unterscheiden. Im folgenden wird auf beide Varianten genauer eingegangen.

Unterschiede zwischen Bündel- und Lagenverseilung

Bündelverseilung

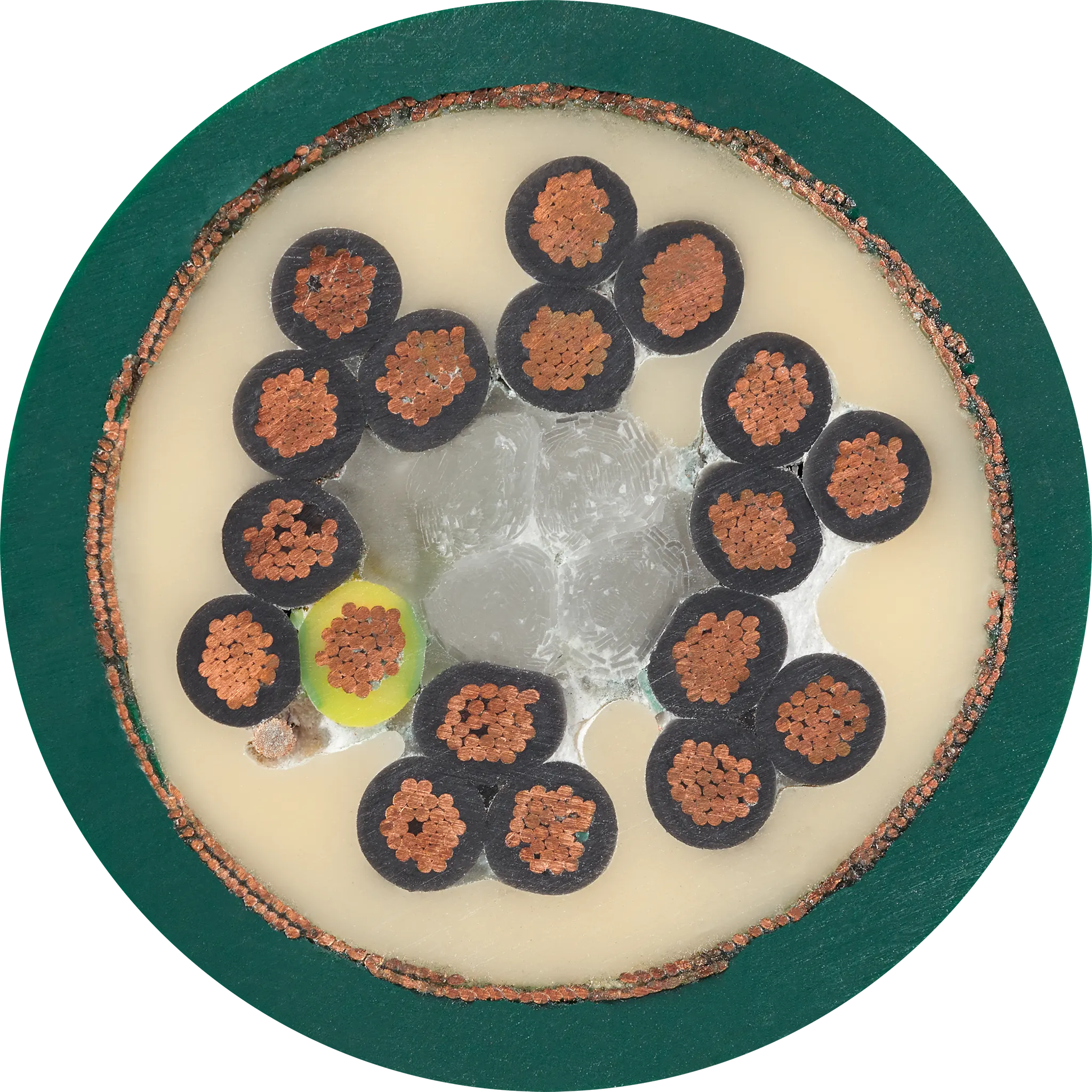

Steuerleitung CF6.15.18

Was ist eine Bündelverseilung?

Die Bündelverseilung definiert sich durch ihren sehr aufwendigen Innenaufbau. Dabei werden jeweils drei, vier oder fünf Adern zu einem Bündel verseilt. Anschließend werden diese einzelnen Bündel noch einmal miteinander in die Entgegengesetzte Richtung um ein zugfestes Kernelement verseilt. Das Ergebnis nennt man Gesamtverseilung.

Vorteile

Der Vorteil der Bündelverseilung liegt darin, dass die Zug- & Schubkräfte auf die Adern in der Leitung besser verteilt sind, da die Adern sehr schnell innerhalb der Leitung ihre Position wechseln. Diese Eigenschaft macht sie bestens geeignet für den Einsatz in e-Ketten.

Durch diese Mehrfach-Verseilung der Adern wechseln alle Adern im gleichen Abstand mehrfach den Innen- und Außenradius der gebogenen Kabel. Zug und Schubkräfte gleichen sich somit aus. Folglich bleibt die Verseilung auch bei höchster Biegebeanspruchung der Leitung stabil.

Nachteile

Nicht alle Leitungsarten haben genug Adern, um in einer Bündelverseilung gefertigt zu werden. Die Herstellung einer Leitung in Bündelverseilung ist generell schwieriger und in der Anschaffung kostenintensiver.

Lagenverseilung

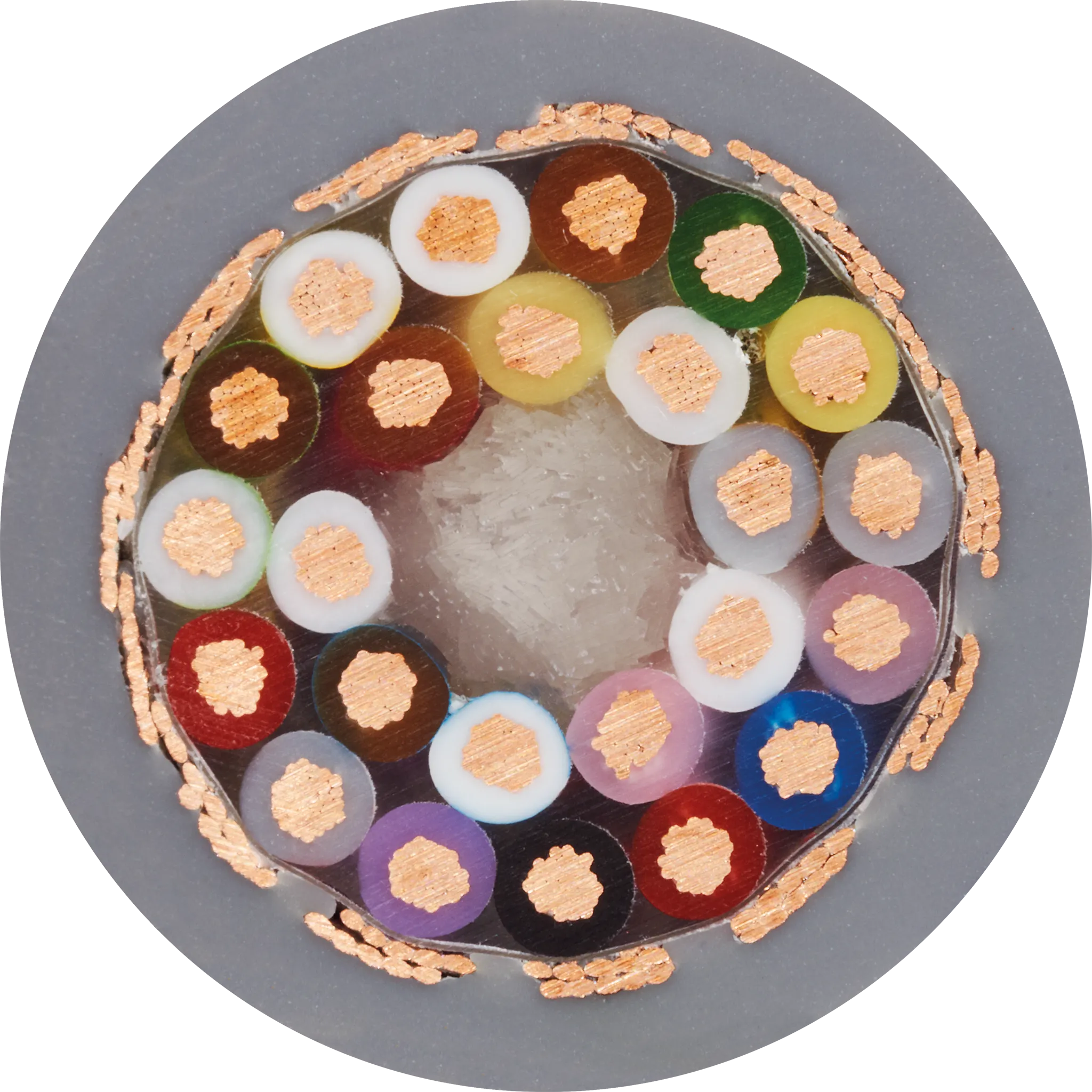

Datenleitung CF240.02.24

Was ist eine Lagenverseilung?

Bei der Lagenverseilung werden die Leitungsadern in mehreren Schichten rund um ein Zentrum mehr oder weniger fest und meist relativ lang verseilt und mit einem auf Schlauch extrudierten Mantel versehen. Diese Verseilung bietet sich bei Leitungen bis zu 7 Adern an. Bei geschirmten Leitungen kommt eine Umwicklung der Adern mit Vlies oder Folien dazu.

Vorteile

Die Lagenverseilung ist meist einfacher zu fertigen und hat geringere Kosten. Auf den ersten Blick sehr verlockend. Dies kann sich allerdings bei mehr als sieben Adern schnell als teurer Fehler entpuppen. In einem Biegevorgang wird die im Innenradius liegende Ader in der Bewegung gestaucht. Gleichzeitig wird die Ader im Außenradius gestreckt.

Nachteile

Geringe Kosten sind auf den ersten Blick sehr verlockend. Dies kann sich allerdings bei mehr als sieben Adern schnell als teurer Fehler entpuppen.

In einem Biegevorgang wird die im Innenradius liegende Ader in der Bewegung gestaucht. Gleichzeitig wird die Ader im Außenradius gestreckt. Durch dieses Verhalten verschieben sich die Adern im Inneren der Leitung. Das Verschieben der Adern kann auf Dauer zu Aderbrüchen und sogenanntem Korkenzieher Effekt der Leitung führen.

Warum ist eine Bündelverseilung eine der besten Varianten?

Die Lagenverseilung ist eine Methode, die in der Industrie oft genutzt wird, um Leitungen zu konstruieren. Doch diese traditionelle Verseilart stößt bei Leitungen mit vielen Adern und unter stetiger Bewegung schnell an ihre Grenzen.

In diesem Video zeigen wir Ihnen, wie die Bündelverseilung durch ihre optimierte Struktur speziell in bewegten Anwendungen für eine deutlich längere Lebensdauer sorgt. Erfahren Sie, welche Vorteile diese Verseiltechnik bietet und wie sie dazu beiträgt, Leitungen robuster und zuverlässiger zu machen.

Beispiele für Leitungen mit Bündelverseilung

Steuerleitung CF6

Für hohe Beanspruchung
PVC-Außenmantel
Geschirmt
Biegefaktor bis zu 6,8 x d
Verfahrweg bis 100 m
Bis zu 4 Jahre Garantie

zur CF6.05.12

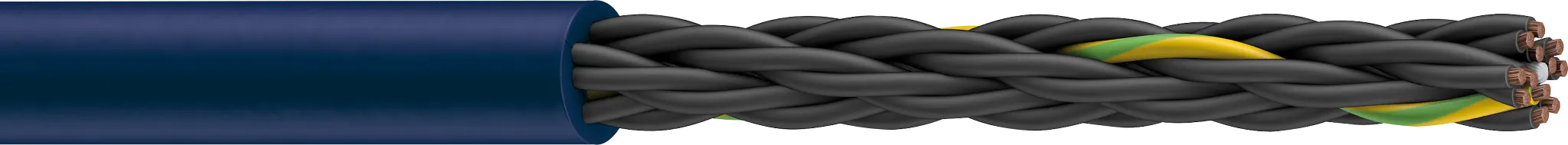

Steuerleitung CF9

Für höchste Beanspruchung
TPE-Außenmantel
Ölbeständig
Biegefaktor bis zu 5 x d
Verfahrweg bis 400 m
Bis zu 4 Jahre Garantie

zur CF9.15.12

Bespiele für Leitungen mit Lagenverseilung

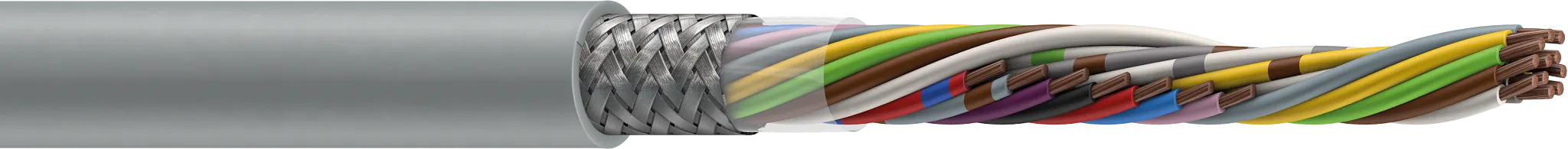

Datenleitung CF240

Für mittlere Beanspruchung
PVC-Außenmantel
Ölbeständig
Biegefaktor bis zu 10 x d
Verfahrweg bis 50 m
Bis zu 4 Jahre Garantie

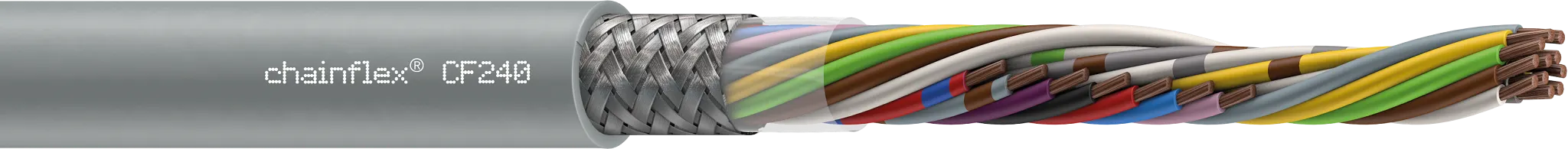

zur CF240.03.02

Datenleitung CF240.PUR

Für mittlere Beanspruchung
PUR-Außenmantel
Ölbeständig
Biegefaktor bis zu 10 x d
Verfahrweg bis 50 m
Bis zu 4 Jahre Garantie

zur CF240.PUR.01.04

Bündelverseilung im Einsatz

chainflex im Still Vertikalkommissionierer

Die EK-X-Baureihe des Unternehmens Still benötigt zuverlässige Leitungen für ihr bewegliches Hubgerüst mit Umlenkrollen. Standardleitungen zeigten im Test schnell Ausfälle durch Korkenzieherbildung.

Die Lösung: Flexible chainflex Leitungen mit Bündelverseilung. Der stabile Aufbau mit Zugentlastung bietet langfristige Haltbarkeit, auch bei hohen Belastungen. Verwendet wurden hier unter anderem eine Steuerleitung CF9.

Zum Anwendungsbeispiel

Fazit

Bündel- oder Lagenverseilung? Für den Einsatz einer Leitung in einer Energiekette ist eine Bündelverseilung bei Leitungen mit mehr als 12 Adern besser geeignet als eine Lagenverseilung. Durch die Mehrfach-Verseilung der Adern wechseln alle Adern im gleichen Abstand mehrfach den Innen- und Außenradius der gebogenen Kabel. Zug und Stauchkräfte gleichen sich damit um die hochzugfeste Kernkordel aus, die dem Verseilgebilde die nötige innere Stabilität gibt.

So bleibt auch bei höchster Biegebeanspruchung die Verseilung stabil. Dadurch kommt es zu einer längeren Lebensdauer der Leitung in Energieführungsketten.
