Energierohr R2.1

Maximaler Schutz gegen Staub, Schmutz, Späne und Feuchtigkeit

Die geschlossene Energiekette R2.1 ist für Anwendungen mit hoher Schmutz- und Spänebelastung konzipiert und bietet Schutz für Leitungen durch ihr sehr dichtes Design. Sie besitzt stabile, doppelte Anschläge, was hohe Zusatzlasten und lange freitragende Längen ermöglicht. Die Serie ist kostengünstig, einfach zu befüllen und die Deckel sind beidseitig aufklappbar – sowohl im Innen- als auch Außenradius, wodurch die Montage und Wartung stark erleichtert wird.

Maximaler Schutz für raue Umgebungsbedingungen mit Staub, Schmutz, Späne und Feuchtigkeit
Dicht und universell: geschlossenes KMA-Anschlusselement mit Rundumbefestigung
Störkantenfrei: glattes Design, Späne können sich nicht festsetzen
Schnelle Montage: Deckel im Innenoder Außenradius beidseitig aufklappbar
Geschützt: abgedeckte Bolzen-/Bohrungverbindung
Leiser Lauf: durch eingebaute "Bremse"
Stabil: doppeltes Anschlagsystem für große freitragende Länge

Ideal für den Einsatz in Werkzeugmaschinen, Holzbearbeitungsmaschinen, Textilmaschinen und im allgemeinen Maschinenbau, besonders in allen Bereichen mit Schmutz- und Spänebelastung.

Zum Shop R2.1

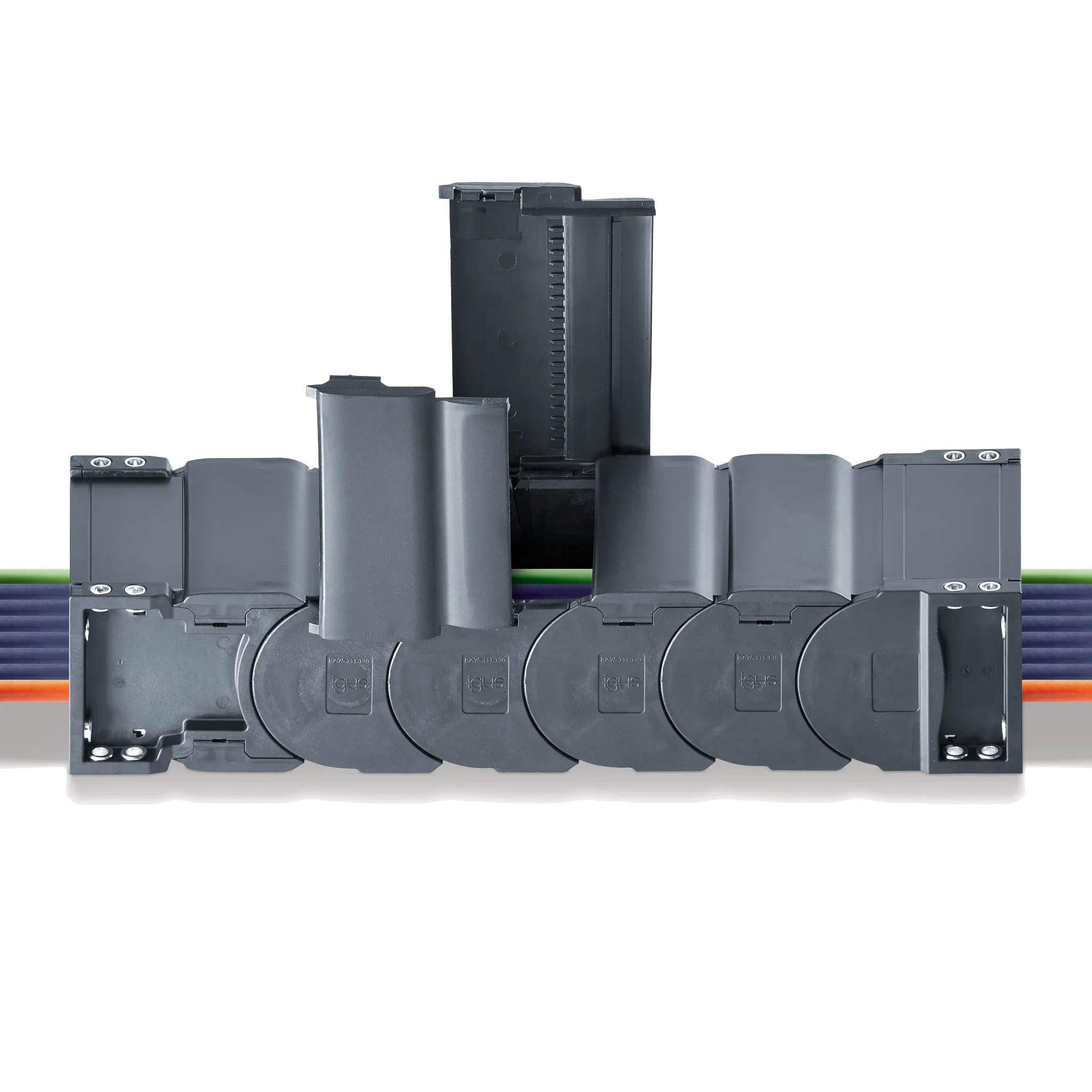

Deckel mit integrierter Rasterung im Innen und Außenradius beidseitig aufklappbar

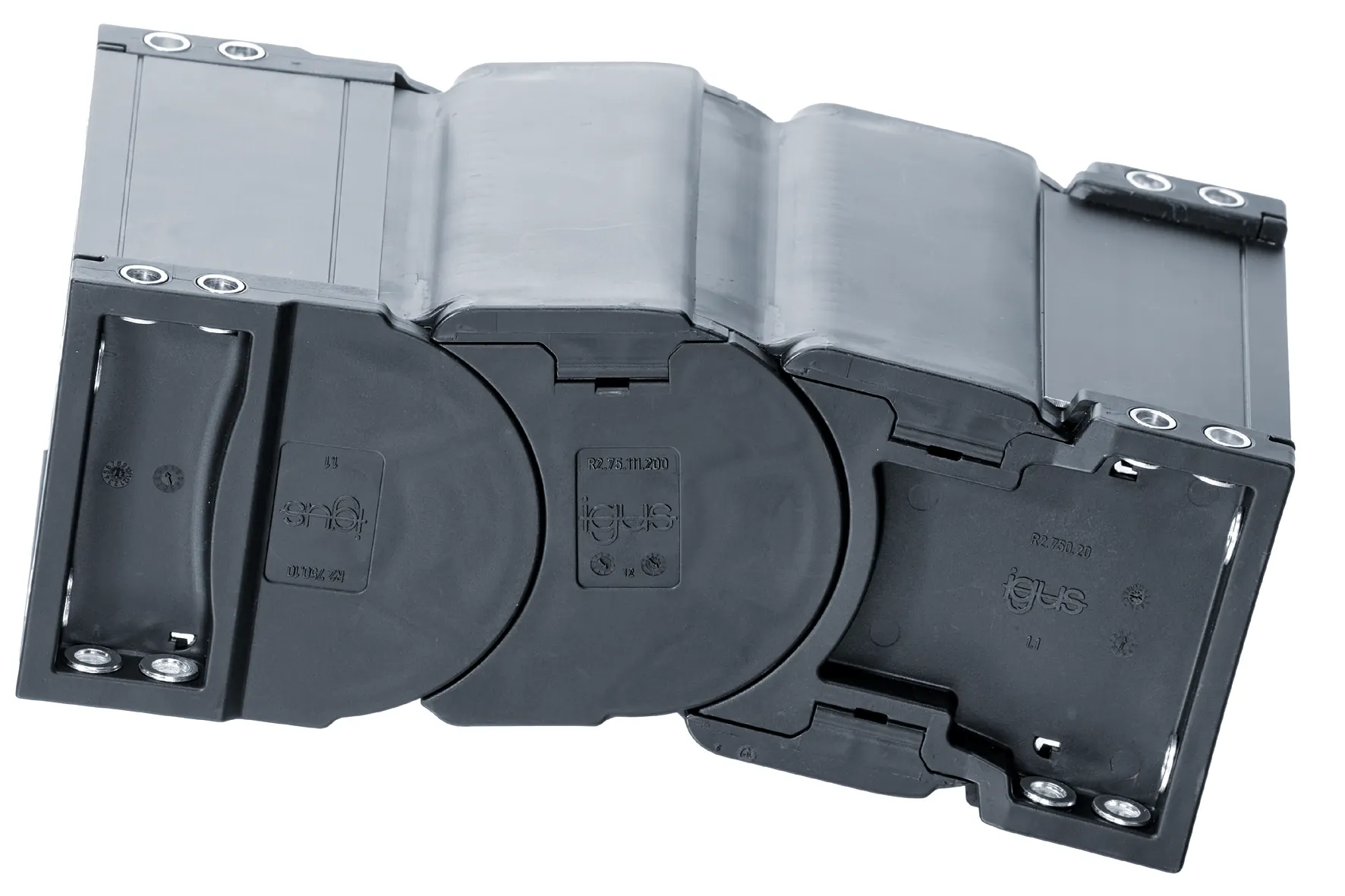

Kunststoff-Metall-Anschlusselemente für die R2.1

Pendelnde und starre Kunststoff-Metall-Anschlusselemente für eine stabile Anbindung des e-rohrs an die Maschine erhältlich

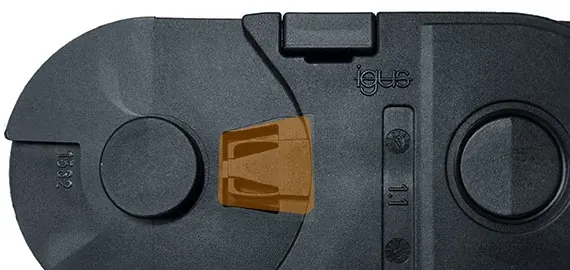

Spezielle Bremse an den Anschlägen sorgt für einen bis zu 3 dB(A) reduzierten Geräuschpegel

Lean Trennstege ermöglichen eine blitzschnelle mehrstöckige Leitungsbelegung

Technische Daten

Innenhöhe	Max. Geschwindigkeit (FLG, freitragend)	Max. Beschleunigung (FLG, freitagend)	Max. freitragende Länge	Leitungsdurchmesser (max.)	Zulässige Temperatur	Max. Zusatzlast
26 - 75 mm	10 m/s	100 m/s²	bis 3 mm	bis 60 mm	-40°C / +120°C	bis 11 kg/m

Deckel im Außenradius beidseitig aufklappbar

R2.26

Innenhöhe hi: 26 mm
Innenbreiten Bi: 25 - 150 mm
Biegeradien R: 60 - 175 mm
Freitragende Länge: ≤ 2,00 m
Teilung: 35 mm

Zum Produkt

R2.40

Innenhöhe hi: 40 mm
Innenbreiten Bi: 50 - 200 mm
Biegeradien R: 80 - 250 mm
Freitragende Länge: ≤ 2,75 m
Teilung: 48 mm

Zum Produkt

R2.48

Innenhöhe hi: 48 mm
Innenbreiten Bi: 50 - 250 mm
Biegeradien R: 100 - 250 mm
Freitragende Länge: ≤ 2,75 m
Teilung: 58 mm

Zum Produkt

R2.75

Innenhöhe hi: 75 mm
Innenbreiten Bi: 111 - 200 mm
Biegeradien R: 130 - 400 mm
Freitragende Länge: ≤ 3,00 m
Teilung: 60 mm

Zum Produkt

Deckel im Innenradius beidseitig aufklappbar

R2i.26

Innenhöhe hi: 26 mm
Innenbreiten Bi: 25 - 150 mm
Biegeradien R: 60 - 175 mm
Freitragende Länge: ≤ 2,00 m
Teilung: 35 mm

Zum Produkt

R2i.40

Innenhöhe hi: 40 mm
Innenbreiten Bi: 50 - 200 mm
Biegeradien R: 80 - 250 mm
Freitragende Länge: ≤ 2,75 m
Teilung: 48 mm

Zum Produkt

R2i.48

Innenhöhe hi: 48 mm
Innenbreiten Bi: 50 - 250 mm
Biegeradien R: 100 - 250 mm
Freitragende Länge: ≤ 2,75 m
Teilung: 58 mm

Zum Produkt

Online-Konfigurationen

e-ketten Experte

Mit dem e-ketten Experte konfigurieren Sie eine komplette Energieführung mit Leitungen, Innenaufteilung, Anschlusselementen und mehr.

Jetzt konfigurieren

Lebensdauerrechner

Berechnen Sie die voraussichtlich zu erwartende Lebensdauer Ihrer Energiekette und fordern Sie das Garantiezertifikat an.

Jetzt berechnen

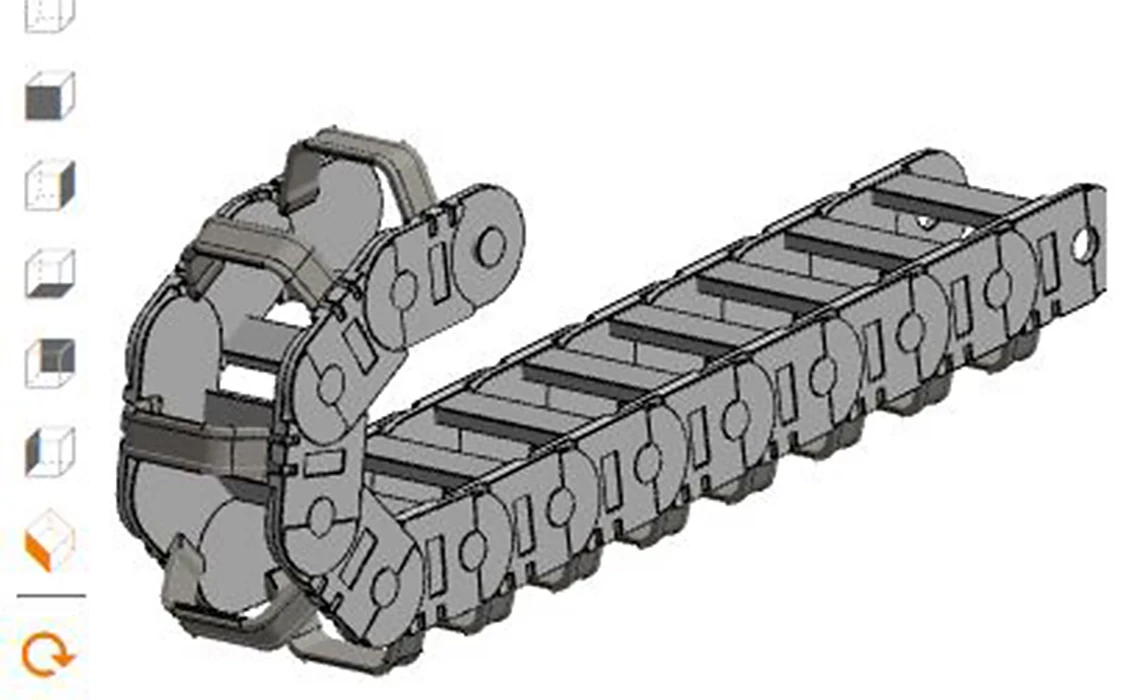

3D-CAD-Modelle
