Eine ungeeignete oder falsch ausgelegte Energiekette führt häufig zu Problemen. Kabelbrüche und ungeplante Ausfälle, eine deutlich verkürzte Lebensdauer oder hoher Wartungsaufwand können die Zuverlässigkeit Ihrer Anlage erheblich beeinträchtigen. Mit praxisnahen Designtipps können Sie Ihre Energiekette von Anfang an richtig auslegen. So vermeiden Sie Ausfälle, reduzieren den Wartungsaufwand und optimieren die Lebensdauer Ihrer Anwendung gezielt.

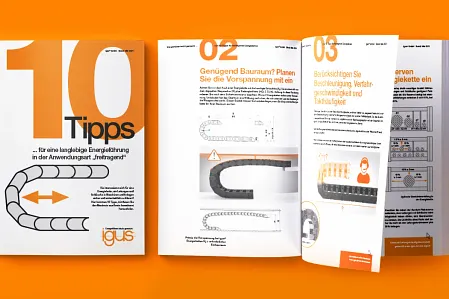

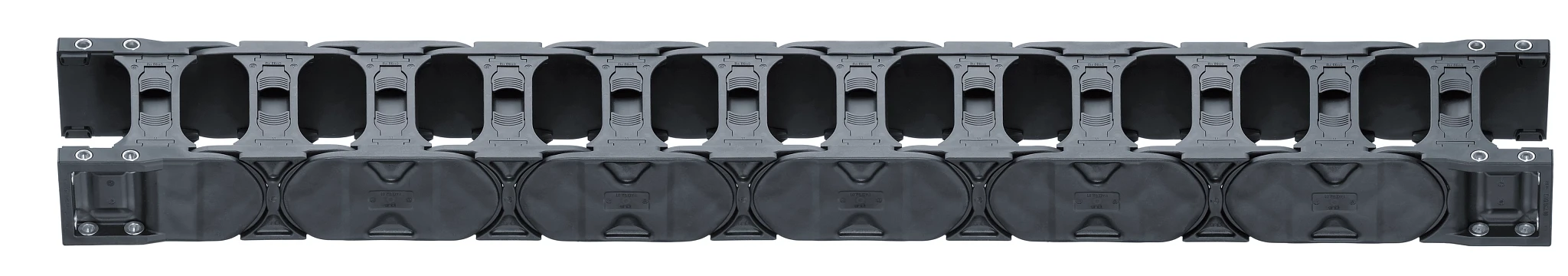

Tipps für freitragende Energieketten

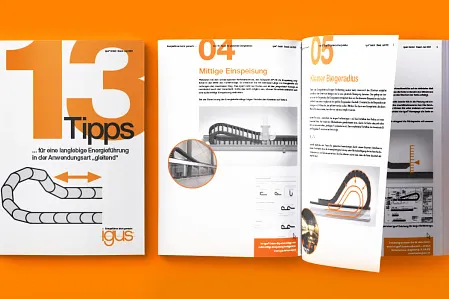

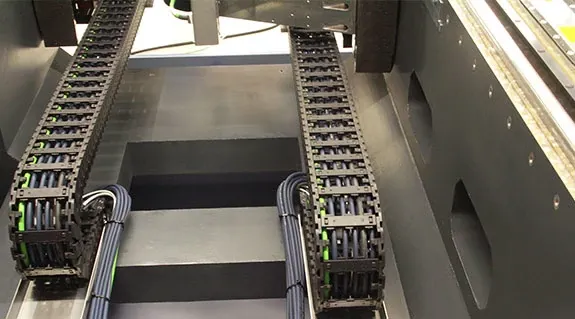

Tipps für gleitende Energieketten

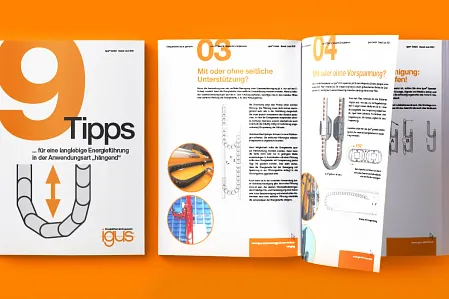

Tipps für hängende Energieketten
Fragen und Antworten zu Energieketten
Eine Energiekette wird auch Schleppkette, Kabelkette, Energieführungskette, e-kette oder Kabelschleppkette genannt.
Das Obertrum ist der obere bewegliche Teil der Energiekette, das Untertrum der untere meist gleitende oder fest geführte Teil.
Die richtige Größe einer Energiekette wird anhand von Leitungsanzahl, Leitungsdurchmesser, Biegeradius und dem benötigten Innenraum der Energiekette bestimmt.
Leitungen und Schläuche die in e-ketten verlegt werden sollen eine ausreichende Platzreserve haben. Folgende Reserven sind erforderlich:
- Elektrische Rundleitungen 10%
- Pneumatikleitungen 5-10%
- Hydraulikleitungen 20%
- Medienschläuche 20%
Mindestabstände nach oben und zu den Seiten müssen eingehalten werden.

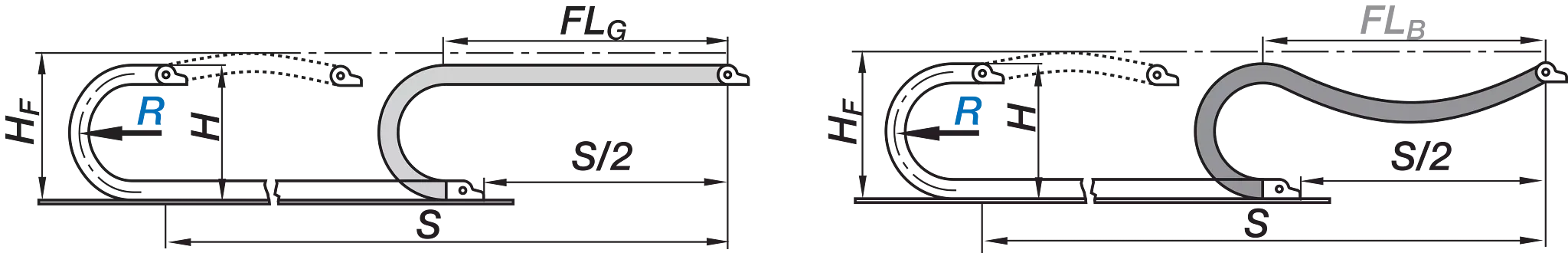

Wenn auf dem Kettenglied keine Kennzeichnung zu sehen bzw. nicht mehr zu erkennen ist, kann der Biegeradius auch gemessen/berechnet werden. Sie messen die Höhe des Radiusbogens, Maß H (vom Boden bis zur oberen Außenkante des Kettenobertrums), siehe Abbildung. Da der Radius in der neutralen Phase des Kettengliedes gemessen wird, muss von dem Maß H noch einmal die Außenhöhe ha des Kettengliedes abgezogen werden.
Das Ergebnis teilen sie durch 2 und erhalten den nominellen Biegeradius R der Energiekette. Zusammengefasst als Formel: R = (H – ha)/2
Beispiel eines Belastungsdiagrammes
Eine freitragende Energiekette darf höchstens so lang sein, wie es die zulässige freitragende Länge für die jeweilige Serie und das Gewicht der Zusatzlast erlaubt. Typischerweise liegen Kunststoff-Energieketten bei wenigen Metern.
In der Praxis lesen Sie die maximale freitragende Länge aus dem typenspezifischen Belastungsdiagramm des Herstellers ab und prüfen, ob Verfahrweg und Leitungsgewicht noch darin liegen, sonst muss die Kette geführt oder unterstützt werden.
Kabel werden drallfrei in die Energiekette gelegt: möglichst einzeln, getrennt durch Trennsteg, mit etwa 10% Freiraum um jedes Kabel und unter Beachtung des zulässigen Biegeradius. Schwere Leitungen außen, leichtere in der Mitte anordnen und Zugentlastung an beiden Enden sicherstellen.
Mehr zu Verlegungsrichtlinien informierenEnergieketten können je nach Anwendung horizontal, vertikal, seitlich oder in rotierenden Bewegungen eingesetzt werden.
Zu den EinbauartenFür Energieketten eignen sich ausschließlich hochflexible und schleppkettentaugliche Kabel, die für dauerhafte Biegebeanspruchungen ausgelegt sind.
Jetzt flexible Leitungen für Energieketten entdeckenLautstärke und starker Verschleiß an Ihrer Energiekette entstehen meist durch falsche Auslegung oder Montage. Typische Ursachen sind Überfüllung, zu kleiner Biegeradius, ungeeignete oder zu viele Kabel, fehlende oder falsche Trennstegen, oder stoßende Kettenglieder bei hohen Geschwindigkeiten.
Eine Energiekette bricht meist durch Überlastung, falsche Auslegung, zu hohe Zusatzlasten oder starken Verschleiß im Betrieb.
Worauf sollte man bei der Auswahl einer Energiekette beachten?
Damit eine Energiekette über Jahre hinweg wartungsfrei funktioniert und langlebige Ordnung gewährleistet, sollten Sie bei der Auswahl folgende Punkte beachten:
Biegeradius
Wählen Sie Energieketten mit einem ausreichenden Biegeradius, der groß genug ist, um Kabelbruch zu vermeiden.
Füllgewicht
Achten Sie auf das vorgegebene Füllgewicht der einzelnen Energiekette. Ein großes Füllgewicht führt zu Reibung, Wärmeentwicklung und erhöhtem Verschleiß.
Umgebungsbedingungen
Da Umgebungsbedingungen (Staub, Späne, Öl oder Chemikalien) einen entscheidenden Einfluss auf die Lebensdauer und Funktionssicherheit einer Energiekette haben, sollte bei der Auswahl einer Energiekette berücksichtigt werden.
Verfahrweg und Geschwindigkeit
Achten Sie auf die Geschwindigkeit und Beschleunigung sowie auf den Verfahrweg. Bei langen Wegen über 10 m, empfehlen wir, die Einbauart "gleitend" zu wählen.
Schnell und einfach online konfigurieren

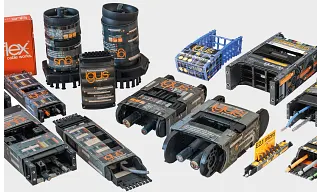

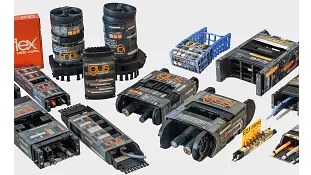

Energieketten-Muster bestellen
