Wartungsfreie Bewegung in Pfandautomaten von Selfmaker

Die Selfmaker Technology sp. z o.o. ist ein polnisches Technologieunternehmen, das Selbstbedienungsgeräte, Integrationstools und Software entwickelt und baut. Lösungen umfassen etwa Self-Service-Kiosksysteme, Paketautomaten oder digitale Beschilderungen, wobei das Unternehmen vom Design über die technische Automatisierung der Prozesse bis hin zur Software ganzheitliche Lösungen für seine Kunden bietet. Kunden von Selfmaker sind Einzelhandelsgeschäfte, gastronomische Betriebe und Kommunen.

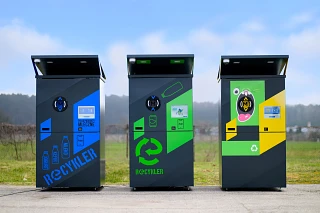

Bei dem „Recycler“ handelt es sich um einen Pfandautomaten für die Sammlung von Getränkeflaschen- und Dosen aus Plastik und Aluminium, die dem Pfandsystem unterliegen. Das Gerät zieht die Verpackungen über ein Förderband ein, erfasst die Etikettencodes über einen 360-Grad-Ringscanner, entwertet und zerkleinert die Verpackungen und gibt einen Gutschein oder QR-Code aus, der zur Einziehung des Pfands berechtigt.

Der Automat ist dabei auch auf die Langlebigkeit solcher Komponenten angewiesen, die unter ständiger Bewegung sowie im Außenbetrieb bei hoher Luftfeuchtigkeit, Nässe und Krafteinwirkung möglichst wartungsfrei und langlebig arbeiten. Gerade im Self-Service-Bereich werden robuste und ausfallfreie Produkte gesucht. Zudem sollten die Bauteile platzsparend sein sowie präzise verfahren.

Im Falle des Recyclers standen dabei insbesondere drei Einsatzfelder im Vordergrund: Die Linearlagerung von Platten, die den Flaschen- und Doseneinwurf schließen und öffnen, die Lagerung der Tür des Automaten zum Öffnen des Automaten für die regelmäßige Abholung der zerkleinerten Pfandverpackungen sowie die sichere Führung von Leitungen innerhalb des Automaten.

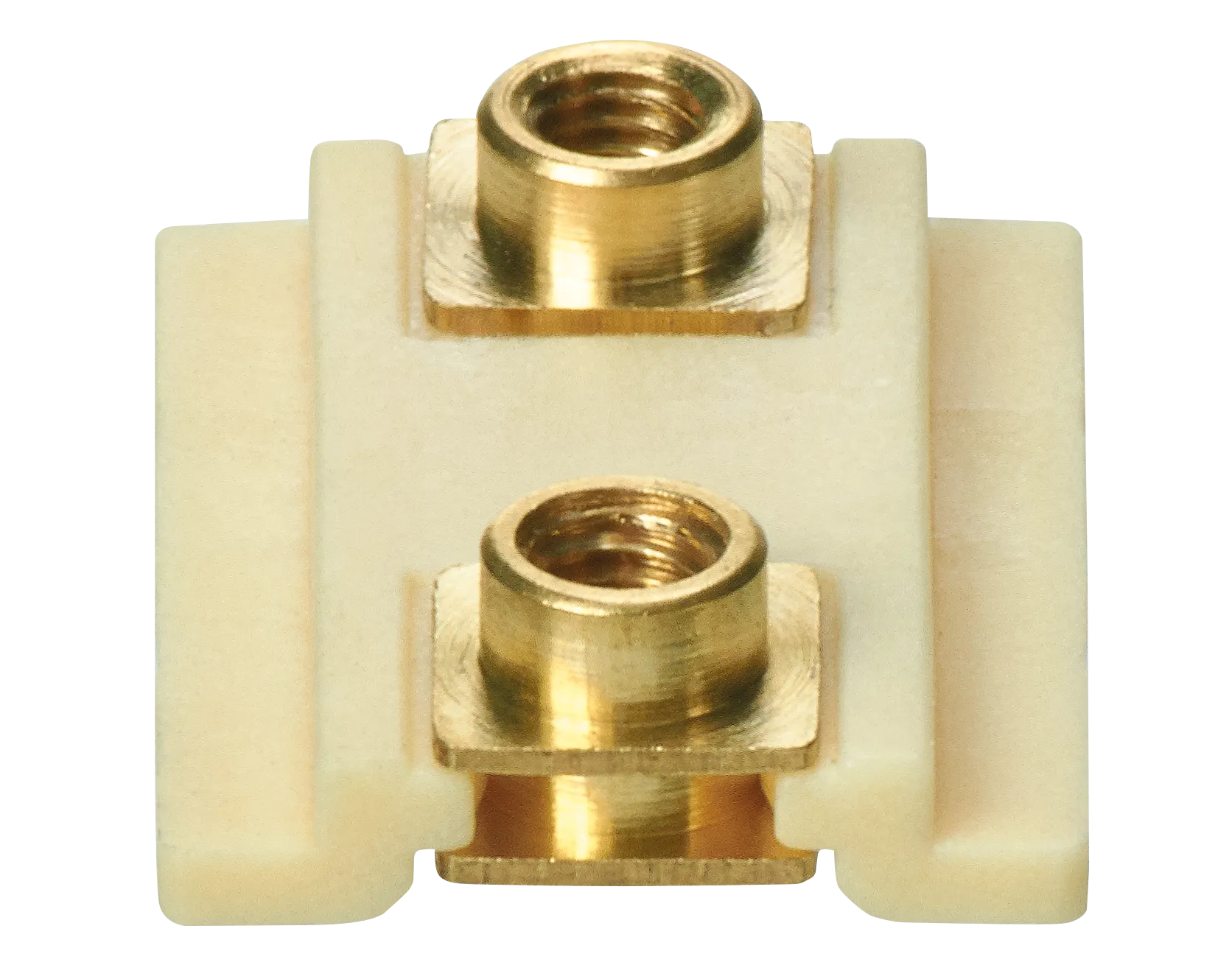

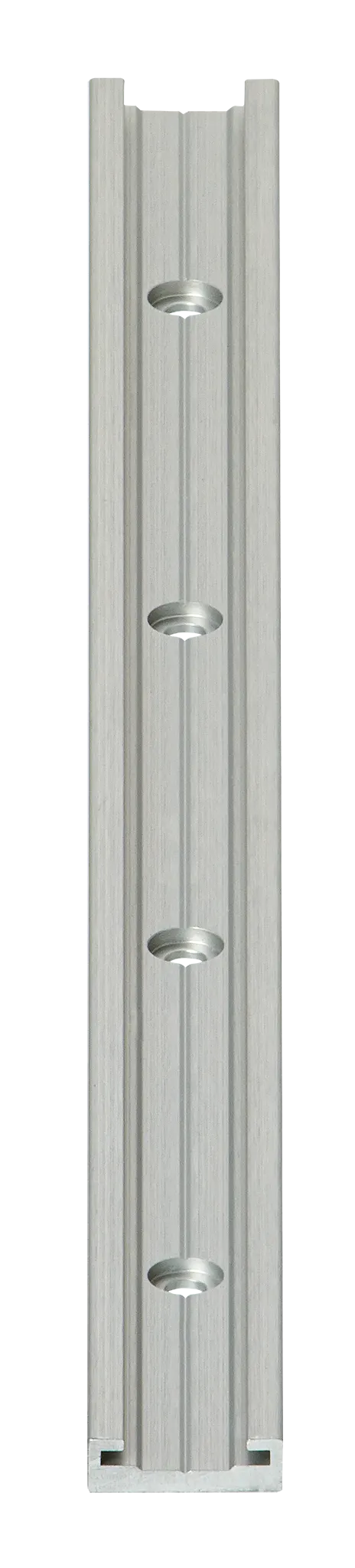

Die Pfandautomaten von Selfmaker kommen in Innen- und Außenbereichen zum Einsatz. Die Wartungs- und Korrosionsfreiheit sowie Langlebigkeit bei Nässe stellten daher die Hauptanforderungen bei der Konstruktion dar. Bei jeder Bedienung des Automaten verfährt eine Trennwand, die den Flascheneinwurf freigibt und zum Erfassen der Behälter schließt. Die Platte, die sich direkt hinter der Verkleidung befindet, wird durch zwei Linearführungen vom Typ drylin NS-01-17 sowie den zugehörigen Schlitten NW-02-17 geführt. Die Besonderheit: Die Auf- und Abbewegung geschieht langlebig, ganz ohne externe Schmierung und Wartung des Systems. Der Grund dafür ist das Material, aus dem die Schlitten bestehen. Der Werkstoff iglidur J ist selbstschmierend, reibungsarm, weist eine geringe Feuchtigkeitsaufnahme auf und ist resistent gegen Stöße und Schläge. Das spart dem Hersteller Wartungskosten und erhöht die Effizienz der Automaten, die für eine langlebige Bedienung ausgelegt sind. Zudem sparen die Flachführungen im Automaten Platz. Auch wichtig für Selfmaker war der leise Betrieb der Führungen, die wesentlich zum Bedienkomfort beitragen.

Wird der Automat durch einen Mitarbeiter geleert, kann dieser die Vorderseite der Verkleidung öffnen, die durch Scharniere an einer Seite gelagert sind. In den Scharnieren wurden die Gleitlager RFM-0507 verbaut, bestehend aus dem verschleißarmen Werkstoff iglidur R. Das Material weist besonders niedrige Reibwerte auf, ist resistent gegen Kantenpressung, Stöße und Schläge sowie Schmutz und Staub.

Zuletzt wird eine Energiekette des Typs E2i.38 genutzt, die die zahlreichen Leitungen führt und vor Beschädigungen schützt. Die Leitungsführung zeichnet sich durch einen leisen Lauf bei hoher Lebensdauer sowie eine einfachen Befüllung und Montage aus.
