drylin® N - Miniaturgleitführungen
drylin® N-Miniaturgleitführungen bieten Ihnen niedrige Profile in verschiedenen Breiten. Wie bei allen drylin®-Produkten laufen die Wagen ohne Schmierung in anodisierten Aluminiumprofilen. Die verwendeten Werkstoffe und das einzigartige Design machen drylin® N zu einem gleichermaßen kostengünstigen und flexiblen Gleitführungssystem.
Technische Daten
| Gleitelemente: | wartungsfrei |
| Werkstoff: | iglidur® J* |
| Max. Gleitgeschwindigkeit: | 15 m/s |
| Anwendungstemperatur: | -40°C bis +90°C |
| *andere Werkstoffe auf Anfrage |
Schiene aus anodisiertem Aluminium
2Gleitelemente aus iglidur® J oder J200
3Schlitten aus chromatiertem Zink oder Kunststoff
4Schlitten mit Gewindebohrung oder Durchgangsbohrung
kleine Bauhöhe zwischen 6 und 12 mm
geringes Gewicht
zahlreiche Schlittenvarianten – auch mit Vorspannung
wartungsfreier Trockenlauf
korrosionsbeständig
geringer Verschleiß bei niedrigem Reibwert
Schienen in Silber oder Schwarz eloxiert
Standard, Preload und Loslager
NW 17 = 17 mm Schienenbreite
Die kleinste Baureihe der drylin® N-Serie zeichnet sich durch geringste Abmaße bei gleichzeitiger hoher Belastbarkeit aus. Diese Serie läuft schmiermittelfrei und bietet die Möglichkeit, High-Speed-Anwendungen auszuführen.
Varianten: Standard, Preload (P), Loslager (LL)
extrem geringes Gewicht
leiser Lauf
Bauhöhe 6 mm
bis 50 N Last
NW 17 Preload (mit Vorspannung) Das Modell NW 17 Preload der drylin® N-Serie hat zusätzlich zu den Eigenschaften der NW 17 noch eine automatische Vorspannung innerhalb der Schiene vorzuweisen. Schmiermittelfreiheit und die Möglichkeit, hohe Verfahrgeschwindigkeiten auszuführen, zeichnet diese Serie aus.

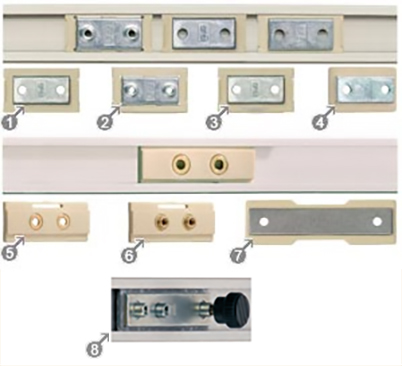

1. NW-01-27 Standard 01 mit Durchgangsbohrung
2. NW-02-27 Standard 02 mit Gewindebohrung
3. Preload mit Durchgangs-oder Gewindebohrung
4. umspritzt mit Durchgangs- oder Gewindebohrung
5. NW-21-27-60P Vollkunststoffschlitten mit Durchgangsbohrung
6. NW-22-27-60P Vollkunststoffschlitten mit Gewindezapfen
7. NW-11-27-80 Doppelschlitten mit Durchgangsbohrung
NW 27 = 27 mm Schienenbreite
Die Baugröße 27 bietet die größte Vielfalt an diversen Führungsschlitten. Diese variieren in den Anschlussmöglichkeiten, der Länge und der Präzision. Die umspritzten Typen erleichtern zudem die Bevorratung
und Montage.
NW 27 Preload (mit Vorspannung)
Baugleiche Version zu den drylin®-Standardschlitten NW-01/02-27 bzw. NW-02-40. Die mit iglidur® J umspritzte Version bietet eine erhöhte Montagefreundlichkeit und leichtere Lagerhaltung bei großen Abnahmemengen. Eigenschaften wie die hohe Verschleißfestigkeit sowie die niedrigen Reibwerte bleiben natürlich unverändert.
über 20 Schlittenvarianten
9,5 mm Bauhöhre
100% Schmiermittel-frei
Gleitlagermaterial iglidur® J
bis 500 N Last
meistverkaufte Lineargleitführung
1. Standard 02 mit Gewindebohrung
2. Umspritzt mit Gewindebohrung
3. Standard 01 mit Durchgangsbohrung
NW 40 = 40 mm Schienenbreite
Die Baugröße 40 definiert sich über die Schienenbreite von 40 mm und passt ideal auf Standard-Aluminiumprofile. Die Schlitten sind mit Gewindezapfen oder Durchgangsbohrung erhältlich. Die Gleitelemente gibt es als Clips-Version oder direkt umspritzt.
geringes Gewicht
Bauhöhe 9,5 mm
hohe Geschwindigkeiten möglich (bis 5 m/s)
Gleitlagermaterial iglidur® J
bis 700 N Last
1. Standard 02 mit Gewindebohrung
2. Umspritzt mit Gewindebohrung
NW 80 = 80 mm Schienenbreite
Die größte Serie der drylin® N-Baureihe bietet die Möglichkeit, hohe Lasten bei gleichzeitiger geringer Bauhöhe aufnehmen zu können. Auch die größte Serie läuft schmiermittelfrei und kann High-Speed-Anwendungen übernehmen. Bei der Clips-Variante können die Gleitelemente gewechselt werden, die umspritzte Variante erleichtert die Montage.
Bauhöhe 12 mm
100% Schmiermittel-frei
breite Momentenabstützung
bis 1000 N Last
Gleitelemente aus iglidur® J oder J200
Teleskop-System
Anschlussschienen: eloxiertes Aluminium
Zwischenschiene: Kunststoff
Varianten: Vollauszug, Überauszug (+ 20 mm), Teilauszug
Stufenlose Längen bis 1200 mm ausgezogene Gesamtlänge
Schmiermittelfrei
Geräuscharm
Korrosionsbeständig
Ab Lager
Endkappen
Die neuen Kunststoff-Endkappen für drylin® N-Schienen, bieten „Verlierschutz“ für die Schlitten und verdecken formschön und sicher die offenen Schnittkanten der Profile.
Einfache Montage
Kostengünstig
Demontage möglich
Hohe Haltekraft
Miniatur-Linearachse - SLN-27-03 / SLN-27-04 / SLN-27-05
Bauteile aus Aluminium und Kunststoff
Schmierfrei
Einsteigermodell
Gleitgelagerte Spindel
Nachrüstung jederzeit möglich
Miniatur-Linearachse - SLN-27-14 / SLN-27-15
Klein und kompakt
Basiert auf der schmierfreien drylin® N-Flachführung Baugröße 27
100 % schmierfrei
Gewindespindel kugelgelagert für einen spielarmen und dynamischen Lauf
Manuelle und motorbetriebene Bedienung möglich
Miniatur-Linearachse mit Motor - SLN-27-xxx
SLN-27: Linearachse mit NEMA11-Schrittmotor, Spindel über Motorlagerung kugelgelagert oder auch Kugelgelagerte Linearachse mit NEMA11-Schrittmotor
Klein (Bauhöhe ab 22 mm) leicht und flach
Kunststoffgleitlager in den Lagerstellen
M5-Gewinde (5x0,8 mm), Steilgewinde 5x5 und 6x12,7
Manuelle und motorbetriebene Bedienung
