Schellen für Energieketten und Schutzschläuche an Cobot-Roboterarmen


Kostengünstig, flexibel und schnelle Montage - neue Halter für sichere Befestigung der Energiezuführung

Für eine sichere Befestigung der Energiekette oder des Schutzschlauches am Roboter kann nun auf die neuen Lean Robotics Schellen von igus zurück gegriffen werden. Die Universal-Halterungen mit Klettband sind formflexibel und passen sich so jedem Roboterarm an. Ein schlankes Design mit abgerundeten Kanten mindern die Verletzungsgefahr bei Kontakt mit dem Roboter.

Der neue Lean Robotics Schellen ist in unterschiedlichen Ausführungen erhältlich und bietet sich für den Einsatz an den triflex R Serien TRC/TRE/TRL 30 und 40 sowie für alle handelsüblichen Schutzschläuche mit unterschiedlichen Durchmessern an.

Ihre Vorteile auf einen Blick:

  • Für verschiedene Armdurchmesser der Roboter universell einsetzbar
  • Für die igus triflex R Serien TRC/TRE/TRL 30, 40 und 50 geeignet
  • Silikonfrei und somit auch für die Automobilindustrie geeignet
  • Kompaktes, einheitliches Design
  • Schlanke und leichte Bauform
  • Kombinierbar auch mit Wellrohrsystemen
  • Nahezu keine Störkanten für ein geringes Verletzungsrisiko
  • Montiert und nachgerüstet in wenigen Handgriffen
  • Low Cost Erweiterung im igus Cobot-Zubehör-
    Programm

Einzelschelle oder komplettes Universal Robots Kit

Cobot Schellen einzeln


Für maximimale Individualität.
Durch die Nutzung der Einzelschellen entscheiden Sie über die Energieführung an Ihrem Cobot.


zu den Einzelschellen

Universal Robots Kit


Wir haben Ihnen bereits die passenden Kits zu Ihrem Universal Robot konfiguriert.
Sie brauchen nur noch die Kettengröße wählen.
(TRE.30 oder TRE.40.B)

zu den Universal Robots Kits

Zubehör

Spannschelle für die Achse 6

erhältlich für

  • UR3(e)
  • UR5(e)
  • UR10(e)



zu den Spannschellen

Federstabhalterung für UR10(e)

  • stabile & definierte Leitungsführung bis zum Werkzeug
  • plug and play für UR10 + UR10e
  • passend für die 600mm Federstäbe TRE.F.40.0600.1.0.B oder TRC.F.40.0600.1.0

zur UR10(e) Federstabhalterung

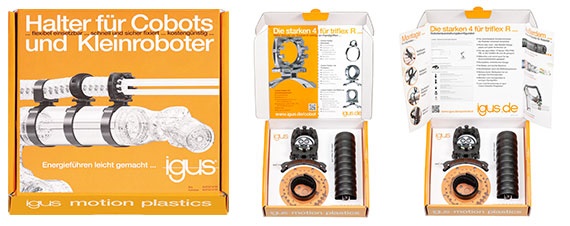

Cobot Test Box

probieren Sie es aus

Die Test Box enthält:

  • 1 Cobot Schelle mit Anschlusselement und Zugentlastung
  • 25 cm Klettband
  • 9 Kettenglieder TRC.30.050.0

Cobot Test Box bestellen

Cobot Schelle Standard

für maximale Individualität

Cobot Schelle Standard

  • 1x Kunststoffhalter
  • 1m Klettband
  • günstigste Schelle im Sortiment
  • silikonfrei
  • maximale Freiheit bei der Leitungsführung
Nachdem Sie den Kunststoffhalter am Cobot befestigt haben, nutzen Sie einfach, wie rechts im Bild dargestellt, das restliche Klettband zur Befestigung Ihrer Leitung oder Schläuche.

Sortiment der Cobot Standard Schellen

Artikelnummer Beschreibung
in 24 Stunden versandfertig TR.COB.01.00.0 Halter + Klettband 1 m 25,84 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog


Cobot Schelle mit Anschlusselement und Zugentlastung

Cobot Schelle mit AE mit ZE

  • 1x Kunststoffhalter
  • 1m Klettband
  • 1x light Anschlusselement Größe 30 oder 40
  • In der 40er Größe wahlweise mit langen und kurzen Zugentlastungszähnen
  • passend für TRE, TRC & TRL in Größe 30 oder 40
  • silikonfrei

Sortiment der Cobot Schellen mit Anschlusselement und Zugentlastungszähne

Artikelnummer Beschreibung
in 24 Stunden versandfertig TR.COB.01.30.Z1.0 Light Anschlusselement Gr. 30 mit kurzer Zugentlastung + Halter + Klettband 1 m Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TR.COB.01.40.Z1.0 Light Anschlusselement Gr. 40 mit Zugentlastung + Halter + Klettband 1 m + Kunststoffschraube TR AE Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TR.COB.01.40.Z2.0 Light Anschlusselement Gr. 40 mit langer Zugentlastung + Halter + Klettband 1 m + Kunststoffschraube TR AE Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

wählen Sie hier die für Ihre Kette passenden Größe


30 = passend für TRE, TRC & TRL 30 Ketten

40 = passend für TRE, TRC & TRL 40 Ketten



Cobot Schelle mit Anschlusselement ohne Zugentlastung

Cobot Schelle mit AE ohne ZE

  • 1x Kunststoffhalter
  • 1m Klettband
  • 1x light Anschlusselement Größe 30 oder 40
  • passend für TRE, TRC & TRL in Größe 30 oder 40
  • silikonfrei

Sortiment der Cobot Schellen mit Anschlusselement ohne Zugentlastungszähne

Artikelnummer Beschreibung
in 24 Stunden versandfertig TR.COB.01.30.Z0.0 Light Anschlusselement Gr. 30 ohne Zugentlastung + Halter + Klettband 1 m Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TR.COB.01.40.Z0.0 Light Anschlusselement Gr. 40 ohne Zugentlastung + Halter + Klettband 1 m + Kunststoffschraube TR AE Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

wählen Sie hier die für Ihre Kette passenden Größe


30 = passend für TRE, TRC & TRL 30 Ketten

40 = passend für TRE, TRC & TRL 40 Ketten



Cobot Schelle mit Protektor

Cobot Schelle Protektor

  • 1x Kunststoffhalter
  • 1m Klettband
  • 1x Rundprotektor Größe 40
  • Protektor kann TRE, TRC & TRL in Größe 40 führen
  • silikonfrei

Sortiment der Cobot Schellen mit Protektor

Artikelnummer Beschreibung
in 24 Stunden versandfertig TR.COB.01.40.30.0 Protektor Gr. 40 + Halter + Klettband 1 m + Kunststoffschraube Protektor Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

nur für die Kettengröße 40 verfügbar






Cobot Schelle mit PMA Clip

Cobot Schelle PMA

  • 1x Kunststoffhalter
  • 1m Klettband
  • PMA-Clip
  • erhältlich in 5 Größen für Wellschläuche mit Durchmesser:
    Ø17 mm, Ø23 mm, Ø29 mm, Ø36 mm und Ø48 mm
  • silikonfrei

Sortiment der Cobot Schellen mit PMA Clip

Artikelnummer Beschreibung
in 24 Stunden versandfertig TR.COB.01.PMA.17.0 PMA Clip Nennweite 17 + Halter + Klettband 1 m + Kunststoffschraube Protektor Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TR.COB.01.PMA.23.0 PMA Clip Nennweite 23 + Halter + Klettband 1 m + Kunststoffschraube Protektor Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TR.COB.01.PMA.29.0 PMA Clip Nennweite 29 + Halter + Klettband 1 m + Kunststoffschraube Protektor Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TR.COB.01.PMA.36.0 PMA Clip Nennweite 36 + Halter + Klettband 1 m + Kunststoffschraube Protektor Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TR.COB.01.PMA.48.0 PMA Clip Nennweite 48 + Halter + Klettband 1 m + Kunststoffschraube Protektor Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

wählen Sie hier die für Ihren Wellschlauch passenden Größe


erhältlich in 5 Größen für Wellschläuche mit Außendurchmesser:
Ø17 mm, Ø23 mm, Ø29 mm, Ø36 mm und Ø48 mm



Universal Robots Kit 1 passend für UR3(e)

UR Kit 1

jedes UR Kit 1 enthält:
1x Anschlusselement mit Zugentlastung
1x Cobot Schelle mit Anschlusselement und Zugentlastung
2x Cobot Schelle mit Anschlusselement ohne Zugentlastung

TRE.918.067.LAE30 beinhaltet 116 Kettenglieder (1311mm) der TRE.30.050.0

TRE.918.067.LAE40 beinhaltet 94 Kettenglieder (1310mm) der TRE.40.058.0.B

Art.-Nr. Beschreibung
in 48 Stunden versandfertig TRE.918.067.LAE40 Cobot Kit 1, UR3, Gr. 40 Preis auf Anfrage In den Warenkorb
in 48 Stunden versandfertig TRE.918.067.LAE30 Cobot Kit 1, UR3, Gr. 30 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

Universal Robots Kit 2 passend für UR5(e)

UR Kit 2

jedes UR Kit 2 enthält:
1x Anschlusselement mit Zugentlastung
1x Cobot Schelle mit Anschlusselement und Zugentlastung
3x Cobot Schelle mit Anschlusselement ohne Zugentlastung

TRE.918.068.LAE30 beinhaltet 156 Kettenglieder (1763mm) der TRE.30.050.0

TRE.918.068.LAE40 beinhaltet 126 Kettenglieder (1752mm) der TRE.40.058.0.B

Art.-Nr. Beschreibung
in 48 Stunden versandfertig TRE.918.068.LAE40 Cobot Kit 2, UR5, Gr. 40 Preis auf Anfrage In den Warenkorb
in 48 Stunden versandfertig TRE.918.068.LAE30 Cobot Kit 2, UR5, Gr. 30 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

Universal Robots Kit 3 passend für UR10(e)

UR Kit 3

jedes UR Kit 3 enthält:
1x Anschlusselement mit Zugentlastung
1x Cobot Schelle mit Anschlusselement und Zugentlastung
4x Cobot Schelle mit Anschlusselement ohne Zugentlastung

TRE.918.070.LAE30 beinhaltet 192 Kettenglieder (2170mm) der TRE.30.050.0

TRE.918.070.LAE40 beinhaltet 155 Kettenglieder (2155mm) der TRE.40.058.0.B

Art.-Nr. Beschreibung
in 48 Stunden versandfertig TRE.918.070.LAE40 Cobot Kit 3, UR10, Gr. 40 Preis auf Anfrage In den Warenkorb
in 48 Stunden versandfertig TRE.918.070.LAE30 Cobot Kit 3, UR10, Gr. 30 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

Universal Robots Kit 4 passend für UR16e

UR Kit 4

jedes UR Kit 4 enthält:
1x Anschlusselement mit Zugentlastung
1x Cobot Schelle mit Anschlusselement und Zugentlastung
3x Cobot Schelle mit Anschlusselement ohne Zugentlastung

TRE.918.072.LAE30 beinhaltet 170 Kettenglieder (1921mm) der TRE.30.050.0

TRE.918.072.LAE40 beinhaltet 137 Kettenglieder (1904mm) der TRE.40.058.0.B

Art.-Nr. Beschreibung
in 48 Stunden versandfertig TRE.918.072.LAE40 Cobot Kit 4, UR16e, Gr. 40 Preis auf Anfrage In den Warenkorb
in 48 Stunden versandfertig TRE.918.072.LAE30 Cobot Kit 4, UR16e, Gr. 30 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

Cobot Zubehör

Spannschelle für die Achse 6

Spannschelle Achse 6 UR

  • Sorgt für die richtige Befestigungsmöglichkeit und genügend Abstand der e-kette zur Achse 6
  • passend für UR3(e) = TR.918.027
  • passend für UR5(e) = TR.918.012
  • passend für UR10(e) = TR.918.002

Art.-Nr. Beschreibung
in 5 Werktagen versandfertig TR.918.027 Spannschelle für Achse 6 für UR3(e) Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig TR.918.012 Spannschelle für Achse 6 für UR5(e) Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig TR.918.002 Spannschelle für Achse 6 für UR10(e) Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Federstabhalterung für den UR10(e)

Federstabhalter für UR10

Im Montagevideo ab Sekunde 40 sehen Sie die kinderleichte Montage des Federstabhalters (Artikel Nr.: TR.917.924)

Lieferumfang:
2 Metallschellen (silber)
1 Metallbügel (schwarz)
2 Anschlusselemente zur Befestung des Federstabs
Befestigungsschrauben





Federstab für Federstabhalterung (TR.917.924)

offene Kettenserie

Federstab

WICHTIG!!!
Im Dropdown Menü bitte NUR den Artikel TRE.F.40.0600.1.0.B wählen, da nur dieser zur Halterung TR.917.924 passt.

TRE.B offene Kettenserie





Länge [mm]:



Größe:




Passende triflex® e-ketten®:

TRE.40.058.0.B

TRE.40.058.0.B

  • "easy"-Design
  • Sehr leicht zu befüllen
  • Leitungen einfach reindrücken

TRL.40.058.0

TRL.40.058.0

  • Leichte Variante mit "easy"-Design
  • Sehr leicht zu befüllen
  • Kostengünstig

TRC.40.058.0

TRC.40.058.0

  • Geschlossenes Design
  • Späneschutz
  • Glatte Außenkontur


in 24 Stunden versandfertig
