Serie YE.56 - Kunststoff-Stahl Hybrid e-kette®

Sytem YE - der beste Mix aus leichtem Kunststoff und stabilem Stahl für eine e-kette®, die hohe freitragende Wege mit Leichtigkeit bewältigt.

Typische Industriezweige und Anwendungen
Hubsteiger, Baumaschinen und Hebebühnen haben eine Herausforderung gemeinsam: eine sichere und kompakte Führung der Leitungen und Schläuche in die Höhe. Für solche Anwendungen, die speziell hohe freitragende Längen in verschiedenen Neigungswinkeln erfordern, hat igus® die Kunststoff-Stahl Hybrid e-kette® YE entwickelt

Weitere Industriezweige und Anwendungen

Abschleppwagen
Teleskoplader
Senkrechtlifte
Gelenkteleskopbühnen
Horizontalbohrgeräte
Gelenkarmsysteme
Bohr- und Schlitzwandgeräte
Arbeitsbühnen

Vorteile System YE:

Fast 50 % weniger Gewicht als eine größenvergleichbare reine Stahlkette
50 % mehr freitragende Länge als eine vergleichbare Kunststoff e-kette®
Hohe Zugkraftaufnahme
Äußerst geringer Montageaufwand - Kunststoff- Außenlaschen mit Horn für einfaches Zusammenstecken der e-ketten® Glieder
Keine Schrauben, Nieten oder Bolzen, welche sich unter Vibrationen lösen können
Robust: Stahl-Anschlusselemente mit rundum Befestigungsmöglichkeit
Hohe Leichtgängigkeit in der Bewegung durch Kunststoff-Bolzenverbindung, hohe Zugkraftaufnahme
Breites Angebot an Elementen zur Innenaufteilung für eine kabel- und schlauchschonende Segmentierung des Innenraums
Als einbaufertiges readychain® System mit Leitungen, Schläuchen und Hydraulikkomponenten lieferbar

Wann nehme ich eine andere e-kette®:

Wenn höhere Dynamik erforderlich ist
Serie E4.56
Wenn reine Kunststoff e-ketten® gewünscht sind
Serie E4.56
Wenn geschlossene Rohre gewünscht sind
Serie R4.56
Für lange Verfahrwege, gleitend
Serie P4.56

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist: HF = H + 90 mm (bei 3 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 91 mm pro Glied
Glieder pro m: 11
Verfahrweg: S
Kettenlänge = LK = S/2 + K
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.

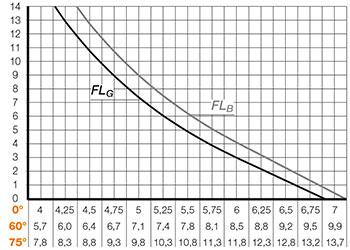

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala:
Freitragende Längen [m] bei 0° / 60° / 75° Neigung
FLG = freitragend mit geradem Obertrum
FLB = freitragend mit erlaubtem Durchhang
Diagramm-Werte vorläufig!

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Andere Einbauarten

Technische Daten

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

Variante 1: Standard

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

Standard
Die Trennstege werden jedes 2. e-ketten® Glied in Öffnungsstege mit Außenlaschen aus Kunststoff montiert!

Standard - für alle Einsatzzwecke
(56.1 = unmontiert; 56.1.1 = montiert)
Trennsteg, breiter Fuß für maximale Haltekraft und sicheren Stand in e-ketten® und e-rohren.

Trennsteg, schmaler Kopf für schnellere Leitungsmontage
(56.2 = unmontiert; 56.2.1 = montiert)
Einseitig fester Sitz mit breitem Fuß, gegenüberliegende Seite schmal für eine leichte Leitungsmontage.

Trennsteg mit schmalem Fuß für viele dünne Leitungen
(56.3 = unmontiert; 56.3.1 = montiert)
Trennsteg mit schmalem Fuß für viele dünne Leitungen nebeneinander. Platzsparend in Energieketten.

Für z.B. Anwendungen "auf der Seite"
(56.4 = unmontiert; 56.4.1 = montiert)
Trennsteg asymmetrisch, schafft definierten Abstand und Abstandshalter können entfallen. Für e-ketten® und e-rohre.

Rasttrennsteg für integrierte Rasterung
(56.5 = unmontiert; 56.5.1 = montiert)
Der Rasttrennsteg rastet im Öffnungssteg ein und lässt sich so exakt positionieren. Ideal für 90° gedrehte Anwendungen.

Horizontale Unterteilung
(520.X = unmontiert; 521.X = montiert)
Rastet sicher an beiden Enden im Trennsteg, feste Breiten-fixierung möglich. Als Einsteckboden für eine durchgängige Unterteilung oder als Fachboden für eine regalförmige Aufteilung einsetzbar.

Anschlusselemente

Stahl - Mitnehmer starr, Festpunkt starr

Stahl - Mitnehmer pendelnd, Festpunkt starr

unmontiert	montiert

Hinweis Anschlusselemente: Die YE Kunststoff-Stahl Hybrid e-ketten® enden immer mit Außenlaschen (ungerade Gliederzahl). Die Anschlusselemente am Mitnehmer und Festpunkt sind Gleichteile und bilden immer als Innenlaschen das Ende der e-kette®.


:
Art.-Nr. :

Art.-Nr. :

Zugentlastungen

unmontiert	montiert

Hinweis Anschlusselemente:Die YE Kunststoff-Stahl Hybrid e-ketten® enden immer mit Außenlaschen (ungerade Gliederzahl). Die Anschlusselemente am Mitnehmer und Festpunkt sind Gleichteile und bilden immer als Innenlaschen das Ende der e-kette®.


:
Art.-Nr. :

Art.-Nr. :

Zugentlastungen

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

hängend max. [m]	100
stehend max. [m]	5
seitlich freitragend max. [m]	0
lange Verfahrwege max. [m]	0
kreisförmig	mit Nacharbeit

Material Kettenglieder	igumid G
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	120
Gleitgeschwindigkeit max. [m/s]	0
Beschleunigung gleitend max. [m/s²]	0
Geschwindigkeit FLG max. [m/s]	1
Beschleunigung FLG max. [m/s²]	1
Geschwindigkeit FLB max. [m/s]	1
Beschleunigung FLB max. [m/s²]	1
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB
