triflex® R - die 3D Schleppkette
Die e-kette für Robotik und non Robotik Anwendungen im 3 dimensionalen Raum
Erfahren Sie hier, was die TRC und TRE der triflex® R Serie besonders machen.
triflex® R aus jedem Blickwinkel erfahren
Animation mit Play Button starten und mit der Maus den Blickwinkel ändern
1... TRE „easy“ Design
Blitzschnelles Einlegen von Leitungen und Schläuchen durch das "easy"-Prinzip
... einfachstes Befüllen mit "Rausfallschutz" Leitungen einfach mit Daumen in die Kette eindrücken... bis zu 80% Montagezeit sparen
Detail Funktionsprinzip
"easy" Öffnungsmechanismus
Leitungen und Schläuche können einfach mit dem Daumen in die Kette hineingedrückt werden. Das spart bis zu 80% Montagezeit
igus®-getestet
Montagezeiten senken und 80% Zeit sparen
Montagezeit: Einlegen von 2 Leitungen Ø 6 und 10 mm (Gerne präsentieren wir Ihnen Details zu diesen und vielen weiteren Versuchen)
Anwendungsbeispiel
CNC-Mehrspindelautomat
Zahlreiche triflex® R e-ketten® an einem CNC-Mehrspindelautomat. Schneller Leitungsmontage dank "easy"-Prinzip
2... Hohe Zugkraftaufnahme durch Trailerprinzip
... Bis zu 1000 N zulässige Zugkraft möglich - die Bruchkraft ist um ein vielfaches höher
Detail Funktionsprinzip
Trailerprinzip
Durch das spezielle Trailerprinzip kann die triflex® R hohe Zugkräfte aufnehmen.
igus®-getestet
Test 3602: Zugkraftversuch
Zugkraftversuch mit TRE.100.145 im igus®-Labor: 3846 N Zugkraft
Anwendungsbeispiel

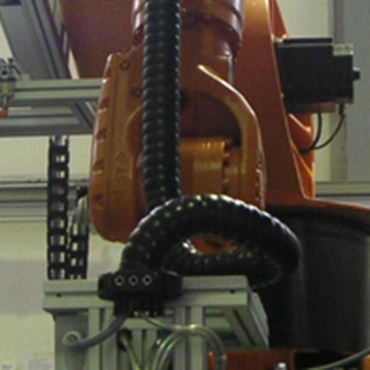

Schweißroboter
Hohe Beschleunigung und Richtungswechsel sind typisch für Roboterbewegungen. Dank dem igus®-Trailer-Prinzip halten die Glieder zusammen.
3... Definierter Mindestbiegeradius
...für eine max. Lebensdauer der Leitungen
...verhindert ein Abknicken von Medienschläuchen
Detail Funktionsprinzip
Mindestbiegeradius
Alle triflex® R Typen besitzen einen definierten Mindestbiegeradius. Hierdurch wird gewährleistet, dass weder Leitungen noch Schläuche zu stark geknickt und dadurch beschädigt werden. Dies erhöht die Betriebssicherheit der Anwendung und die Lebensdauer der Leitungen und Schläuche.
igus®-getestet
Test 3418: Bruchkraft
Test der maximalen Bruchkraft im Radius. Min. 217 N Belastung am absoluten Radiusanschlag z.B für eine TRC.40.058
Anwendungsbeispiel
Palettierroboter
Kleinste Abmaße eines Roboters erfordern auch engste Bewegungsradien der Leitungen. triflex® schützt Leitungen und Schläuche dank definierten Mindestbiegeradius
4... Torsionsanschlag an jedem Kettenglied
...Torsionsbelastung auf die Leitung wird minimiert
Detail Funktionsprinzip
Torisionsanschlag
Jedes triflex® R Kettenglied besitzt einen Torsionsanschlag von ca. +/-10°. Hierdurch werden die in Roboteranwendungen auftretenden Torsionen auf die gesamten Kettenlängen verteilt. Dies erhöht die Lebensdauer der Schläuche und Leitungen.
igus®-getestet
Test: Torsion
Im igus®-Labor werden triflex® R und Leitung einem Torsionsversuch unterzogen, dabei wird die trilex® R verdreht und "gewickelt"
Anwendungsbeispiel
Schweißroboter
Gerade am Roboterkopf herrschen enge Verdreh- und Torsionsbewegungen. Hier begrenzt die triflex® R mit dem definierten Torsionsanschlag die Verdrehung der Leitungen und verteilt diese auf eine größere Länge. Dies erhöht die Lebensdauer der Leitungen und Schläuche.
5... TRC „geschlossenes“ Design
... Geschlossenes spänedichtes Design
Detail Funktionsprinzip
Geschlossenes Design
Die TRC Ausführung "C" für close ist eine geschlossene 3D-Kettenvariante. Diese Version ist u.a. spänedicht und schützt die Leitungen und Schläuche von schädlichen Medien.
igus®-getestet

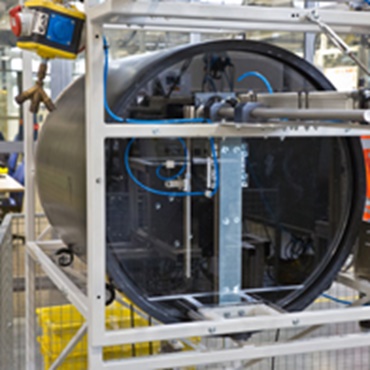

Test: Spänedichtheit
In speziellen Spänetrommeln unterziehen wir Dichtigkeitsprüfungen vieler igus® e-rohre. Durch definierte Späne (Menge und Art) können wir zuverlässige Angaben im bewegten Einsatz generieren.
Anwendungsbeispiel
Ziegelwerk
Starke Staub und Schmutzbelastungen eines Palletierroboters im Ziegelwerk. Die triflex® R e-ketten® müssen nicht nur dicht sein, sondern auch resistent gegen den abrasiven Staub.
6... Aussenliegende Biegeradienanschläge
... für maximale Stabilität
Detail Funktionsprinzip

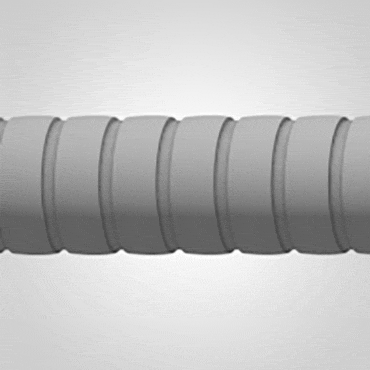

Aussenliegende Anschläge
Die außen liegenden Biegeradiusanschläge bieten max. Radienstabilität und schützen die Leitungen und Schläuche zuverlässig.
igus®-getestet
Test 3242: Bruchlast
Auch die Belastbarkeit der außenliegenden Anschläge prüfen wir im igus®-Labor
Anwendungsbeispiel

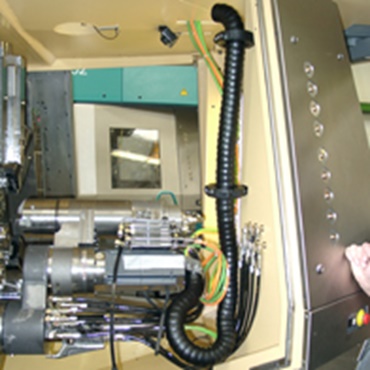

Werkzeugmaschine
Um Leitungen vor dem Abknicken zu schützen und den Innenraum störkantenfrei zu halten, müssen die Biegeradienanschläge aussen liegen und hochstabil sein.
7... Modulares System zum einfachen Verkürzen und Verlängern
... keine Stahlseile, Federn oder ähnliches
Detail Funktionsprinzip
Einfache Montage/Demontage
Durch den modularen Aufbau kann die triflex® R beliebig verlängert und verkürzt werden. Dies gibt bei jeder Installation eine maximale Flexibilität.
igus®-getestet
Montagebeispiel
Kein Durchtrennen von Stahlseilen, Federn oder ähnlichem. Ein Spritzgußteil, daher "beliebig" zu verlängern und zu verkürzen
Anwendungsbeispiel
Handlingroboter
Wie bei herkömmlichen igus® e-ketten® ist auch ein Verlängern/Verkürzen bei triflex® R e-ketten® an "jeder" Stelle möglich
8... Auch als ESD Ausführung lieferbar
... für Anwendungen in EX-Bereichen
Detail Funktionsprinzip
Leitendes Material igumid ESD
Für ESD oder Ex-Schutzbereiche sind die TRE + TRC Varianten auch in „leitfähigem“ Material lieferbar. In zahlreichen Anwendungen bewährt.
igus®-getestet
Test 3337: elektrischer Widerstand
Auch nach 500.000 Zyklen beträgt der elektrische Widerstand der hier getesteten Serie TRC.40.058.0.ESD noch 70 MOhm
Anwendungsbeispiel
Medizinroboter
In vielen industriellen Bereichen stehen verschiedenste Anforderungen im Vordergrund. Vom EX-Schutz bis hin zur Eignung von Reinräumen
9... Schlagfest, robust, abriebsfest
... Elastischer und doch schlagfester Kunststoff aus Polyamid
Detail Funktionsprinzip
Robust
Die TRE/TRC Version ist für anspruchsvolle Anwendungen am Roboter geeignet. In rauen Umgebungen bewähren sie sich seit Jahren.
igus®-getestet
Test: Schleuderversuch
Durch Schleuderversuche wird die Schlagfestigkeit der mit Leitungen befüllten triflex® R getestet
Anwendungsbeispiel
3D-Plasmaschneidmaschine
In dieser Plasmaschneidmaschine sind neben igus® triflex® TRE noch weitere e-ketten® (E2/000, E4.1) und drylin®-Linearführungen (drylin® W) verbaut.
10... Standard Anschlusselement mit Zugentlastung
... Sicher und schnell zugentlasten
Detail Funktionsprinzip
Modulares Zubehör
Zur einfachen Montage gibt es Anschlusselemente mit Zugentlastungszähnen. Hier können sehr einfach und schnell Leitungen und Schläuche mit Kabelbinder zugentlastet werden. Geöffnet und geschlossen werden die Anschlusselemente von Hand.
igus®-getestet

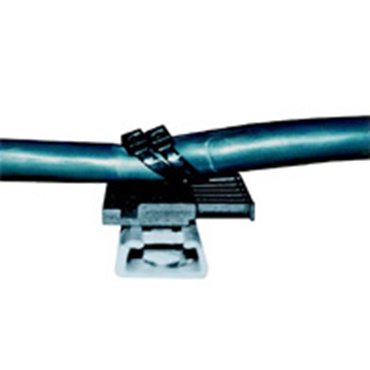

Test: Zugversuch
Versuch zur Zugfestigkeit des igus®- Kettenkamms mit Kabelbinder
Anwendungsbeispiel
Handlingroboter
Sicher zugentlastet und dank Zwischenanbindung auch optimal am Roboter befestigt.
11... Anschlusselement als Zwischenanbindung
... Optimale Anbindung am Roboter
Detail Funktionsprinzip
Zubehör
Mit dem Anschlusselement als Zwischenanbindung können die triflex® R e-ketten® an jeder gewünschten Stelle befestigt/abgefangen werden.
igus®-getestet
Haltekraft der Zwischenanbindungen
Anwendungsbeispiel
Roboter
Sicher zugentlastet und dank Zwischenanbindung auch optimal am Roboter befestigt.
12... Roboterausstattungshilfe
www.igus.de/quickrobot
... mit wenigen clicks zu Ihrer Roboterausstattung
Detail Funktionsprinzip
Online Tool
igus® Roboterausstattungskonfigurator ist ein Konfigurationstool für Roboterenergiezuführungen. Mit wenigen clicks kann in Sekunden für 79 Robotermodelle die passende Konfiguration gewählt werden.
igus®-getestet
Roboterausstattungshilfe
Auswahl von Robotertypen nach Herstellern und der gewünschten Kettengröße nach Durchmesser
Optionale Artikel auswählbar
Erstellung von Stücklisten im PDF-Format
Ausstattungsvariante pro Achse bequem mit einer Artikelnummer bestellbar
Anwendungsbeispiel
Individuelle Bestellung
Mit Stückliste oder direkt online bestellen.
13... Zahlreiche tordierbare Leitungen lieferbar
www.chainflex.de
... mehr als 100 verschiedene tordierbare Leitungen ab Lager lieferbar
Detail Funktionsprinzip
CF.Robot
Ca. 100 verschiedene CFRobot Leitungen sind ab Lager lieferbar ohne Schnittkosten und Mindestmengen. Wir liefern auch fertig konfektioniert mit Steckverbindern oder als komplettes, einbaufertiges readychain®-System.
igus®-getestet
Leitungstest
Alle chainflex® ROBOT-Leitungen einer triflex® R -Energiefuhrung werden mit einem Festpunktabstand von einem Meter und einer Torsion von ±180° mindestens 3 Millionen Mal tordiert.
Anwendungsbeispiel
Komplett und sicher.
Hochflexible Roboter e-kette® triflex® R und die passenden, langlebigen Torsionsleitungen chainflex® CF.Robot
14... Mit intelligenter Zustandsüberwachung
i.Sense TR.B von smart plastics
... Jetzt ungeplante Stillstandszeiten und hohe Ausfallskosten auch an Mehrachs- und Industrierobotern vermeiden
Detail Funktionsprinzip
Der i.Sense TR.B Sensor wird direkt an die SPS Kundensteuerung angeschlossen – ohne zusätzliche Softwarekosten. Bricht ein Kettenglied, detektiert das System die Längenänderung des in der Kette verbauten Seils und kann entsprechend ein digitales Signal an die Anlagensteuerung ausgegeben.
igus®-getestet
Laufende Testreihen im größten Testlabor der Branche für dynamische Energieübertragungssysteme an Industrierobotern
Anwendungsbeispiel
Hochflexible Roboter e-kette® triflex® R, die passenden, langlebigen Torsionsleitungen chainflex® CF.Robot und die intelligente Zustandsüberwachung i.Sense TR.B.
