Kugelkalotte, geringe Feuchtigkeitsaufnahme, JEM, mm, igubal®

  • Maßreihe: E, in Anlehnung an DIN ISO 12240
  • Material Kalotte: iglidur® J
  • geringe Feuchtigkeitsaufnahme
  • Material Kalotte: iglidur® J
Produkt­beschreibung

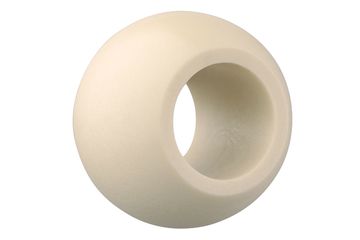

igubal®-Kugelkalotte JEM

Jeder iglidur®-Werkstoff besitzt eine Reihe besonderer Eigenschaften, die seine Eignung für bestimmte Anwendungen und Anforderungen ausmachen.
Der iglidur® J-Werkstoff bietet eine besonders geringe Feuchtigkeitsaufnahme. Die Kugelkalotten für metallische Lagergehäuse sind für Gehäusenummern 203 bis 210 lieferbar.

Materialeigenschaften
  • Niedriger Verschleiß mit vielen Wellenwerkstoffen
  • Niedrige Reibwerte im Trockenlauf
  • Schwingungsdämpfend
  • Gute Chemikalienbeständigkeit
  • Bestes Material beim Einsatz von weichen Wellen
  • Geringe Feuchtigkeitsaufnahme

Typische Anwendungsbereiche
  • Anlagenbau
  • Modellbau
  • Möbel/Industrial Design
  • Viele weiterer Anwendungsbereiche finden Sie bei unseren Branchenlösungen

Wann nehme ich es?
  • Wenn wartungsfreie Werkstoffe benötigt werden
  • Wenn Bauteile der Maßreihe E eingesetzt werden sollen
  • Wenn hohe Druckfestigkeit gefordert wird
  • Wenn hohe Elastizität gewünscht wird
Wann nehme ich es nicht?
  • Wenn über +90 °C herrschen
  • Wenn Abmessungen über 30 mm benötigt werden
  • Wenn Rotationsgeschwindigkeiten von über 0,5 m/s realisiert werden sollen
Nutzen Sie unsere Filtermöglichkeiten, um das geeignete Produkt zu finden

Toleranzen

Wartungsfreie igubal®-Kalotten werden mit einer Toleranz im Innendurchmesser nach E10 ausgelegt. Die Welle sollte zwischen h6 und h9 toleriert sein. Alle Werte ohne Toleranzangabe werden nach DIN ISO 2768-m behandelt.
Technische Daten
