Die Evolution der igus® Rollen e-kette®
Die rollende Energiekette für lange Wege und Heavy-Duty
Die Rollen-Energiekette ist seit rund 20 Jahren die bewährte Energiezuführung für lange Verfahrwege. Zum Erfolgsdesign, das alle unsere linearen Energiekettensysteme auszeichnet, kommen Rollen aus Edelstahl hinzu, die die Energiekette upgraden zur Energieführung für Heavy-Duty-Anwendungen. Dadurch, dass die Energiekette rollt und nicht gleitet, läuft sie leise und vibrationsarm. Der Verschleiß ist hier wesentlich geringer als bei einer Ausführung ohne Rollen und auch der Kraftaufwand für die Bewegung fällt bis zu 57 % geringer aus.

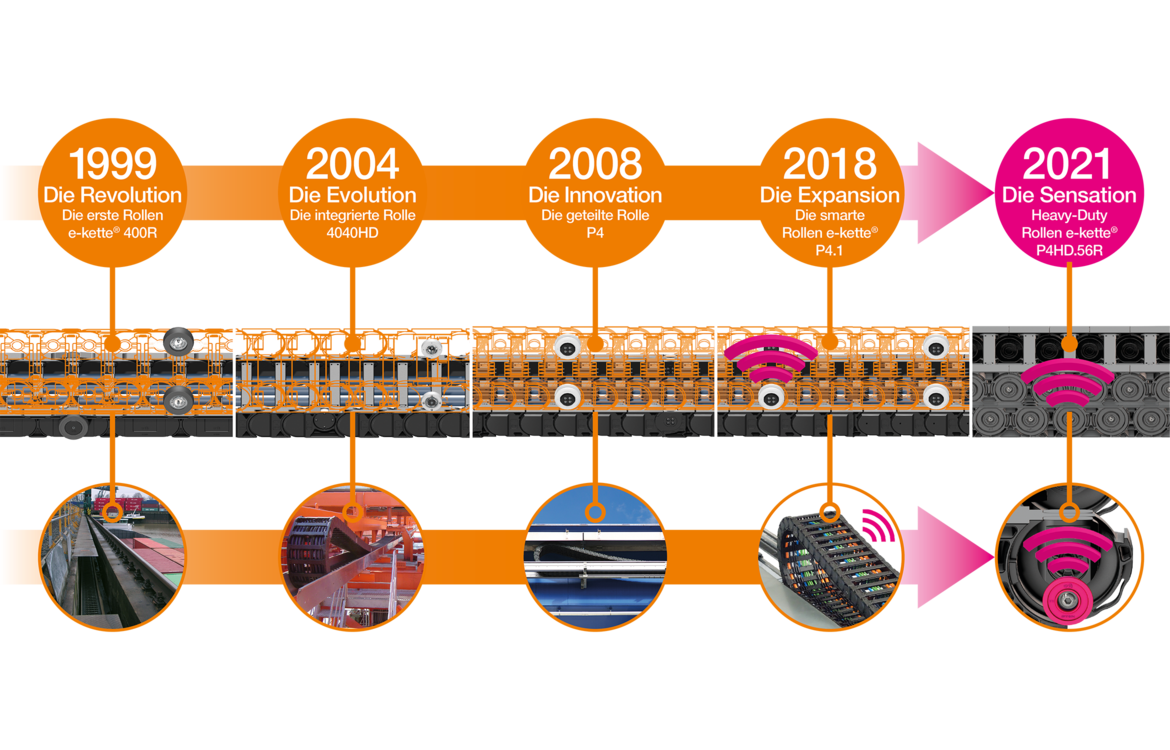

Seit über 20 Jahren kontinuierliche Verbesserung der igus Rollen e-ketten für lange Verfahrwege
1999 - Die Revolution
Die erste igus Rollen e-kette mit einem Verfahrweg von 130 Metern für die Hauptstromversorgung an einer Krananlage in Europa.
2004 - Die Evolution
Die integrierte Rollen e-kette 4040RHD Heavy-Duty Rollen e-kette im Einsatz an einem STS-Kran. Die "HD-Version" der Rollen e-kette wird zum Standard für STSKrananwendungen und Schiffsentlader/ -belader mit langen Verfahrwegen und hohen Geschwindigkeiten, weltweit.
2008 - Die Innovation
Die geteilte Rollen e-kette P4 ergänzt das Programm der Rollen e-ketten Familie für Anwendungen mit sehr hohen Geschwindigkeiten (<240 m/min) und Anlagen, bei denen besonders auf die Geräuschbelastung geachtet wird. Einsatzort: Weltweit auf STS-Krananlagen, ASC-Kranen etc.
2018 - Die Expansion
Die smarte Rollen e-kette P4.1 löst die P4 ab und wird zum Dauerläufer. Die P4.1 ermöglicht bei ASC-Kranen die Hauptstrom- und Datenversorgung mit sehr hohen Geschwindigkeiten (<300 m/min). Einsatzort: Weltweit auf STSKrananlagen, ASC-Kranen etc.
Die spannendsten Projekte mit igus Rollen e-ketten
Braunkohlebagger
Verfahrwege von 615 m und seit 2008 ohne Ausfall im Betrieb
Im Vergleich zu den vorher verbauten Festooning-Systemen können mit e-kettensystemen® der Serie 5050RHD nun die notwendigen Kabellängen reduziert, Bauraum eingespart und alle Medien wie Wasser und Energie sicher geführt werden. Die Serie 5050RHD kommt im großen Braunkohlbagger in Tschechien zum Einsatz.
Fördersystem in einer Mine
Langer Verfahrweg von 550 m unter extremen Bedingungen
e-kettensystem Serie 5050HD und chainflex Motorleitung CF35 wurden im Oktober 2008 an einem Fördersystem in einer Mine an der Nordküste vom Lake Superior in Minnesota installiert. Der Verfahrweg beträgt 550 m.
Förderanlagen
Energieführung unter widrigen Umgebungsbedingungen seit 2013
igus Energieführungssysteme (Rollenkette Typ 5050RHD, chainflex Leitungen und PPDS-System) kommen in Förderanlagen zum Einsatz.
Schiffentlader
Verfahrweg von 441 m und seit 2001 ohne Ausfall im Betrieb
Energieketten der Serie 5050R, chainflex Leitugen CFCrane und Lichtwellenleiter kommen in Schiffentladern eines modernen Kohlekraftwerks in Malaysia zum Einsatz. Alle Energieketten sind komplett mit Edelstahl-Führungsrinnen versehen und trotzen Witterungseinflüssen.
Brammentransportkran
Vorkonfektionierte Energieführung unter Hitze und Staub
Auf Basis der besonderen Anforderungen an Energiekette und Leitungen im Brammentransportkran der BANG Kranksysteme GmbH & Co. KG empfahlen die igus Techniker eine Rollen-Energiekette. Diese wurde vom Typ 5050RHD als vorkonfektionierte readychain Basic System ausgelegt und geliefert.
Ship-to-Shore Kran
Sicheres und smartes Energieführungssystem in rauer Umgebung
Für die Katzfahrt des Ship-to-Shore Krans mit hoher Geschwindigkeit wird eine Rollen-Energiekette für die Energie- und Datenübertragung verwendet.
Das System wurde komplett vorkonfektioniert auf der Baustele angeliefert, wodurch der Kunde während der Montage viel Zeit spart und Montagefehler weitgehend ausschließen kann.
Der Evolutionsvergleich der Rollen e-ketten
Serie E400R
1999
Durch Rollen in den e-ketten Gliedern lässt sich der Reibwert und damit die benötigte Antriebsenergie an Energieführungssystemen enorm senken. Gerade auf längeren Verfahrwegen mit mehr als 100 Metern ein entscheidender Faktor, der zum Erfolg der Rollen e-ketten von igus führte.
Serie 4040RHD
2004
Bei der zweiten Ausbaustufe der Rollen e-ketten wurde die Kette an allen maßgeblichen Punkten verstärkt. Bei dieser "Heavy Duty-Version" wurde speziell die Bolzen-/ Bohrungsverbindung um 100 %, die Anschlagflächen um mehr als 30 % vergrößert. Dadurch verdoppelt sich die Lebensdauererwartung im Vergleich zur Vorgängerserie.
System P4
2008
Die P4 ist eine erneute Entwicklungsstufe. Sie zeichnet sich dadurch aus, dass sie durch die Doppelrollen-Ausführung deutlich geräusch- und vibrationsreduzierter verfährt, was wiederum die Lebensdauererwartung des Systems steigert. Auch konnte durch
die gleich große Teilung von Standardgliedern und Rollengliedern der Polygoneffekt gesenkt werden.
System P4.1
2018
In der neusten Ausbaustufe der igus Rollen e-ketten wird durch den Einsatz wartungsfreier Tribopolymer-Gleitlager in der Verbindung der e-ketten Glieder die Lebensdauer nochmals deutlich erhöht. Diese können optional ebenfalls mit dem i.Sense Condition Monitoring System ausgestattet werden, um die Lebensdauererwartung des Systems verlässlich voraus zu sagen. Gegenüber der ersten Rollen e-kette konnte die Lebensdauererwartung mehr als verdreifacht werden.
Robust und smart – Wie digital vernetzte Energieketten STS-Krane im Hafen von Rotterdam stärken
Kostenlose Fallstudie zum Download
Diese Fallstudie beschreibt anschaulich wie die EMO B.V. mit igus chains for cranes® Laufleistungen von über 375.000 km auf seinen STS-Kranen erreichen konnte.
Ausfallsicherheit auch auf langen Wegen ... mit chainflex Leitungen von igus
Größtes Sortiment mit 1.354 Leitungstypen für Motor-, Daten-, Bus- und Hybridsysteme, uvm. Speziell entwickelt für den bewegten Einsatz in e-ketten.
Motorleitung CFCRANE.PUR
Die "Spezial"-Leitung zum Standard-Tarif
- Für höchste Spannungen und Leistungen
- Flammwidrig
- UV- & Ölbeständigkeit

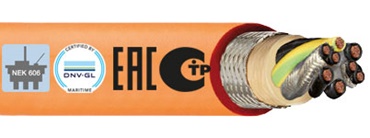

DNV-GL- und NEK-Leitungen
Zertifiziert und resistent gegen Schlamm und Dreck
- Weltweit einzigartig mit DNV-GL-Zulassung
- MUD-beständig nach NEK 606
- Mehr als 370 zertifizierte Produkte für alle Leitungsarten
Einzeladerleitung CF310.UL
Diverse Einsparpotenziale nutzen mit Einzeladern
- 1. Vorteil: Bauraumreduktion
- 2. Vorteil: Kostenreduktion
- 3. Vorteil: höhere Lebensdauer
