Kugellager aus Kunststoff: 100 % schmierfrei

Alles, was Sie rund um unsere Kugellager wissen sollten

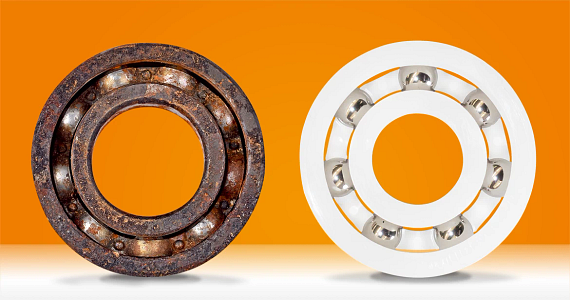

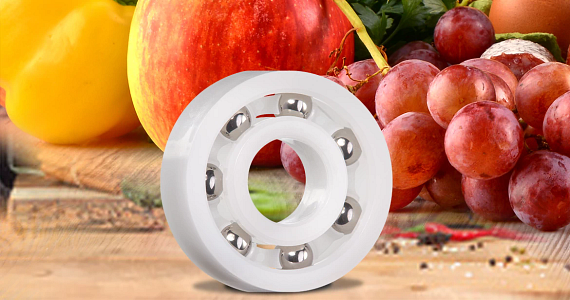

Welche Vorteile bieten unsere Kunststoff-Kugellager?

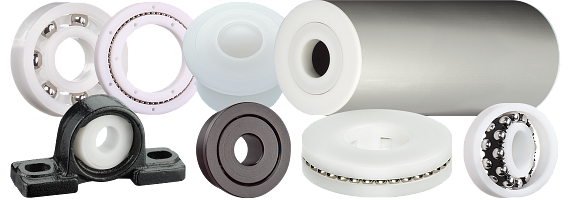

Wo werden Kugellager eingesetzt? Und welche Arten gibt es?

Das Kugellager ist im Maschinenbau nicht mehr wegzudenken. Es existieren diverse Ausführungen von Kugellagern, wobei sich Maße und technische Zusammensetzung der Komponenten nach den Spezifikationen der industriellen Anwendung richten. Die am häufigsten verwendeten Kugellager, und wo sie eingesetzt werden, verrät die folgende Auflistung.

Rillenkugellager nach DIN 625:

Diese Kugellagerform nimmt radiale Kräfte auf und wird überall dort eingesetzt, wo sich Bauteile drehen. In der Automotive-Branche beispielsweise finden sich die Rillenkugellager im Fahrwerk wieder, wo die Kugellager die Funktion der Achsstützung und -führung übernehmen. Hierbei entsteht immer dann eine radiale Krafteinwirkung, wenn die Achse eine Drehbewegung vollzieht.

Schrägkugellager nach DIN 628:

Dieses Lager ist dazu da, sowohl radiale als auch axiale Kräfte in einer Richtung aufzunehmen. Schrägkugellager machen höhere Geschwindigkeiten möglich und reduzieren die Reibung für unterschiedlichste Lasten. Schrägkugellager kommen in der Fahrradindustrie, der Automotive-Branche oder beispielsweise in Spindeln von Werkzeugmaschinen zum Einsatz.

Pendelkugellager nach DIN 630:

Diese Kugellagertype wird in der Regel in Anwendungen mit langen Wellen eingesetzt. Dies hängt mit Montageproblematiken auf Grund von Bohrungen im Gehäuse zusammen. Bei selbst ausrichtenden Kugellagern spielt die axiale Kraft eine Rolle. Diese ist gering zu halten, da die im Außenring befindlichen Laufrillen eingeschränkte Kontaktflächen für Wälzkörper vorweisen. Es findet im allgemeinen Maschinenbau Anwendung.

Axialkugellager nach DIN 711:

Wie es der Name des Lagers schon sagt, ist dieses Kugellager dazu da, um axiale Lasten aufzunehmen. Es gibt sie in einer einreihigen oder zweireihigen Ausführung und ist bereits in zahlreichen Anwendungen der Medizintechnik oder Verpackungsindustrie in Verwendung.

Weitere Kugellager-Bauformen finden Sie hier.

Weltweit setzen Kunden bereits auf xiros Kugellager aus Kunststoff

Kugellager, auch bekannt als Wälzlager, sind Lagerkomponenten, die den Reibungswiderstand durch rollende Körper zwischen einem Innenring und einem Außenring verringern. Sie werden verwendet, um Achsen und Wellen zu fixieren und können je nach Bauform radiale und/oder axiale Kräfte aufnehmen. Durch ihre Konstruktion ermöglichen sie gleichzeitig die Rotation der Welle oder anderer Bauteile, die auf einer Achse gelagert sind, wie beispielsweise bei einem Rad.

Technisches rund um Kugellager
