Federstäbe | flexibel, federnd oberhalb des Industrieroboters
Federstabmodule (nur für TRC/TRE.B) - Intelligente Problemlösung durch gerichtete Vorspannung
- Zu vergleichen mit einer Angelrute oberhalb des Roboters
- Erzeugt gleichbleibende & gerichtete Vorspannung von 700 bis 2000mm
- Lieferung als vormontierte Baugruppe, bestehend aus triflex® R, eingesetzten und fixierten Federstäben
- Kein Verhaken und reduziertes Schleudern im Vergleich zu loser e-kette®
- Automatische Rückstellung der triflex® R in Ausgangslage
1: Starr miteinander verbundene Kettenglieder zum Ausgleich der Relativbewegung der Federstäbe innerhalb der e-kette®
2: Bereich für Anschlusselemente des Universalmontagesatz (siehe Zubehör)
3: Federstablänge, welche in der Artikelnummer enthalten ist
4: Zusätzliche Kette (TRE.B oder TRC) ohne Federstab (je nach Bedarf individuell einstellbar und daher nicht im Lieferumfang enthalten)
5: mögliche Protektoren (TR.XX.30) zum zusätlichen Schutz der Kette
6: Federstäbe innerhalb der TRE.B oder TRC
Info zur richtigen Produktauswahl
Empfohlene maximale Längen der Federstabmodule
| Für Serie | max. |
|---|---|
| [mm] | |
| TRE.B/TRC.40 | 800 |
| TRE.B/TRC.50 | 1000 |
| TRE.B/TRC.60 | 1000 |
| TRE.B/TRC.70 | 1200 |
| TRE.B/TRC.85 | 1200 |
| TRE.B/TRC.100 | 1400 |
| TRE.B/TRC.125 | 1800 |
Artikel Nr. Aufbau
Bsp. TRE.F.70.1000.1.0.B
TRE --> Serie
F --> Federstäbe
70 --> Ø Index
1000 --> Federstablänge
1 --> Version
0 --> Farbe schwarz
B --> B Version mit 4x höherer Stabilität
Federstab TRC bestellen (geschlossene Bauform)
Länge [mm]: |
|
Größe: |
|
Federstab TRE.B bestellen (offene Bauform)
Länge [mm]: |
|
Größe: |
|
Zubehör für die richtige Montage des TRC und TRE.B Federstabmodul
Universalmontagesatz
- Edelstahlwinkelrohr mit Montagekonsolen zur Befestigung am Roboter
- Befestigungsoption mit Anschlusselementen um den Federstab am Winkelrohr zu fixieren.
- Winkelrohr und Federstab sind dadurch frei positionierbar
- Schnelle und einfache Anpassung an neue Programmabläufe des Roboters
- Gezieltes Ausblenden von Störkanten und Vermeiden von Leitungsschlaufen
- triflex® R dicht am Roboterarm führen oder seitlich an Achse 6, um max. Drehbewegungen zu ermöglichen

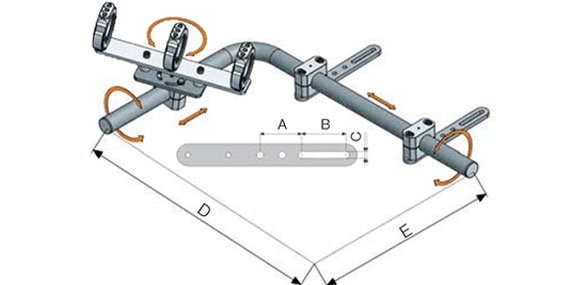

| Art. Nr. | Maß A [mm] | Maß B [mm] | Maß C [mm] | Maß D [mm] | Maß E [mm] | Gewicht [kg] | ||
|---|---|---|---|---|---|---|---|---|
| TR.40.80 | 74 | 40 | 8,4 | 475 | 325 | 3,925 | 493,14 EUR | |
| TR.50.80 | 74 | 40 | 8,4 | 475 | 325 | 3,925 | 505,45 EUR | |
| TR.60.80 | 74 | 40 | 8,4 | 625 | 325 | 5,166 | 540,78 EUR | |
| TR.70.80 | 75 | 80 | 12,6 | 875 | 575 | 13,242 | 702,41 EUR | |
| TR.85.80 | 75 | 80 | 12,6 | 875 | 575 | 13,551 | 753,01 EUR | |
| TR.100.80 | 75 | 80 | 12,6 | 875 | 575 | 13,512 | 754,73 EUR | |
| TR.125.80 | 75 | 80 | 12,6 | 875 | 575 | 14,361 | 1.350,74 EUR | |
| TR.912.099 | 75 | 80 | 12,5 | 325 | 625 | 5,166 | 308,93 EUR | |
| TR.920.579 | 75 | 80 | 12,5 | 325 | 625 | 5,166 | 448,55 EUR |
Mehr zum gewünschten Artikel:
Montage des Federstabsystems mit Universalmontagesatz
Federstab selbst kürzen
- in 3 Schritten einen Federstab kürzen
- Einzige Werkzeug ist eine Säge und das Demontagewerkzeug für die e-kette®
