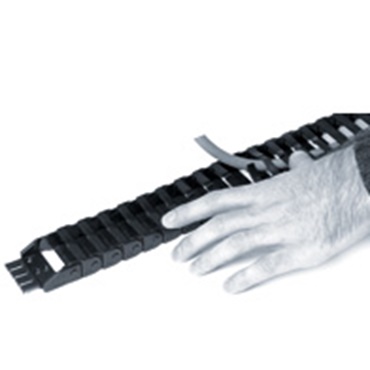

Das flexible Material dieser igus Serie und der sichere Halt von Bolzen/Bohrung dank Druckknopfprinzip machen leichte Torsions- und Drehbewegungen möglich
igus®-getestet
Anwendungsbeispiel
Die Torsionfähigkeit der easy chain® kompensiert auch nicht lotrechte Anbindungen.
Kein nachträgliches Montieren von Innenaufteilungen nötig
Detail Funktionsprinzip
Zeit gespart

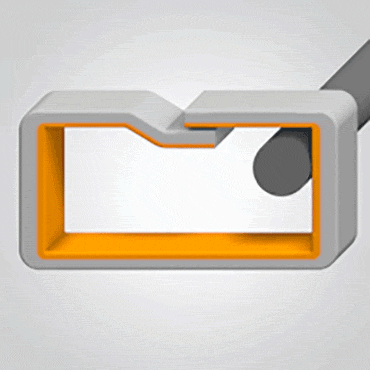

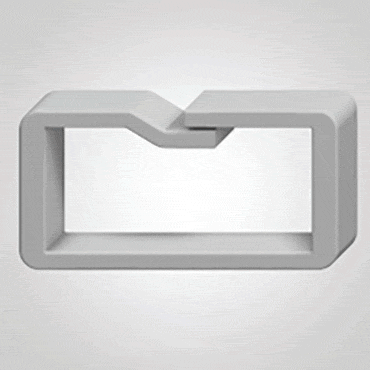

Dank der teilweise angespritzten Innenaufteilung und dem Mehrkammerprinzip ist kein nachträgliches Montieren von Innenaufteilungen nötig. Sie sparen Montagezeit und Ihre Leitungen sind bereits optimal in der e-kette® aufgeteilt.
igus®-getestet
Anwendungsbeispiel
Kommissionierautomaten
Sauber verlegte Leitungen sichern den störungsfreien Betrieb.
Auch bei höherer Beanspruchung und leichter Torsion ist ein sicherer Zusammenhalt der Kettenglieder garantiert.
igus®-getestet
Zugversuch mit Zwick Materialprüfmaschine
Wir testen jede Energiezuführung mittels einer "Zwick-Prüfmaschine" im igus®-Labor auf Zugkraft, um verlässliche Angaben über den max. möglichen Verfahrweg sowie möglichen Beschleunigungswerte zu erhalten.
Durch eine rechteckige Geometrie ist die Kraftverteilung wesentlich besser als bei einem runden Anschlag (Formel Flächenpressung, p=F/A).
igus®-getestet
Bruchversuch im igus®-Labor
Wir testen jede Energiezuführung
mittels einer "Zwick-Prüfmaschine im
igus®-Labor auf Druck-/Bruchkraft um
verlässliche Angaben über max.
Zusatzlast und freitragende Länge
geben zu können.
Anwendungsbeispiel
easy chain in Straßenbahnen
Kleine Radien für kleinste Einbauräume und hohe Ausfallsicherheit, wie hier in einer Straßenbahn.
10... 1.244 chainflex®-Leitungen und über 4000 konfektionierte Antriebsleitungen ab Lager
...www.chainflex.de ... Fragen Sie nach der igus® chainflex®-Garantie!
Detail Funktionsprinzip
Leitungsvielfalt
Flexible Leitungen in Energieketten oder am Roboter benötigen spezielle Eigenschaften um viele Zyklen, hohe Geschwindigkeiten und Beschleunigungen sowie anspruchsvollere Umgebungsbedingungen zu bestehen. Ebenso sind EMV-Sicherheit und das Erfüllen von Normen und Richtlinien wie NFPA 79, UL, CSA, VDE, Inter- und Profibus heute eine notwendige Forderung.
igus®-getestet
Aufwändige Test aller chainflex®-Leitungen im bewegten Einsatz
Sämtliche chainflex®-Leitungen werden immer praxisnah getestet. Das heisst in der e-kette® oder in Bewegung, wie hier in der igus® Klimakammer bei -40°C.
Anwendungsbeispiel
In allen Achsen zuverlässig funktionieren
In diesem CNC-Mehrspindel-Drehautomaten muss jede einzelne Arbeitslage mit Medien, Energie und Signalen sicher versorgt werden. Hohe Bewegungsfreiheit in allen Achsen erfordern eine hohe Haltbarkeit und Zuverlässigkeit der Leitungen.
… Standardmaterial – ISO Class 2 … gemäß Norm ISO 14644-1
Detail Funktionsprinzip
igus®-getestet
Reinraum auf dem Prüfstand
Die Energiezuführungen der Serien E6 und E14 sind vom Fraunhofer Institut für Produktionstechnik und Automatisierung (IPA) in der Abteilung Reinst- und Mikroproduktion getestet worden.
Gestestet mit einer E14.3.038.0, Geschwindigkeit: 1m/s.
Anwendungsbeispiel
easy chain® Serie E14 an Servereinheit, zu Wartungszwecken ausziehbar. Reinraumklasse 2 ISO ist Standard
Kabelschonend, für noch längere Haltbarkeit der Leitungen
Detail Funktionsprinzip
Leitungsschonendes Design
Glatte, leitungsschonende und abgerundete Konturen sorgen für eine lange Lebensdauer der Leitungen und Schläuche.
igus®-getestet
Leitungsverschleiß
Wir testen im Dauerversuch sämtliche chainflex®-Leitungen auf Verschleiß und somit Lebensdauer im dauerbewegten Einsatz. Auch kundenspezifische Leitungen unterziehen wir einem Versuch um die Lebensdauer des Systems voraussagen zu können.
Anwendungsbeispiel
Abriebarmer Betrieb
Viele Leitungen dicht gepackt in einer e-kette®. Dank glatter Kontur leitungsschonend geführt.
