Reinraum-Energieketten e-skin® soft
Mit weicherem Material, geringerer Einbauhöhe <200 mm, flexibler
Befüllung und beliebig einzukürzen
Typische Anwendungsbereiche: Reinraumanwendungen mit kompakten Bauräumen, kurze Verfahrwege, Halbleiterproduktion, LCD/LED-Panel-Produktion
Technik verbessern
- 32 % geringere Einbauhöhe im Vergleich zu e-skin
- Einbauraum 135 m
- Biegeradien 40 bis 100 mm
- 6 dB(A) leiser als marktübliche "Clean Cable"
Kosten senken
- Schnelle Montage durch Reißverschluss-Öffnungsprinzip
- Keine Mindestabnahmemenge – verfügbar ab Stückzahl 1
- Leitungsschonend durch definierten minimalen Biegeradius
- Unkomplizierte Wartung und Inspektion der eingesetzten Leitungen möglich
Nachhaltigkeit
- 99 % Materialeinsparung möglich da beim Leitungstausch nur die betroffene Leitung und nicht das ganze System getaucht werden muss
- Lassen Sie Ihre Energie- oder Schleppkette, egal von welchem Hersteller, im igus chainge Recycling Programm verarbeiten
- igus unterstützt die Circular Economy von Kunststoffen und investiert in Chemical Recycling
e-skin soft SKS20
Lieferprogramm:
| Art.Nr. | Innenbreite Bi [mm] |
Außenbreite Ba [mm] |
Innenhöhe hi [mm] |
Außenhöhe ha [mm] |
Biegeradius R [mm] |
H | D | K | ||
|---|---|---|---|---|---|---|---|---|---|---|
| SKS20.033.02.1 | 33 | 50 | 20 | 25 | 55 | 150 | 125 | 300 | 17,08 EUR |
Mehr zum gewünschten Artikel:
Anschlusselemente
Lieferprogramm:
| Art.Nr. | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
G [mm] |
||||
| SK200.033.12ZB.1.E.A | 53 | 44 | 32 | 7 | 28 | 5 | e-skin® KMA Anschlusselementesatz inkl. Kämme | 22,34 EUR |
Mehr zum gewünschten Artikel:
Innenaufteilung
Lieferprogramm:
| Art.Nr. | ||||||||||
| SK20.2.H.5 | Trennsteg, ringförmig, unmontiert | 2,12 EUR | ||||||||
| SK20.2.H.5.J | Trennsteg, ringförmig, montiert | Preis auf Anfrage |
Mehr zum gewünschten Artikel:
| Art.Nr. | ||||||||||
| 110.30.J | Einsteckboden, durchgängig, unmontiert | Preis auf Anfrage | ||||||||
| 111.30.J | Einsteckboden, durchgängig, montiert | Preis auf Anfrage |
Mehr zum gewünschten Artikel:
e-skin soft SKS28
Lieferprogramm:
| Art.Nr. | Innenbreite Bi [mm] |
Außenbreite Ba [mm] |
Innenhöhe hi [mm] |
Außenhöhe ha [mm] |
Biegeradius R [mm] |
H | D | K | ||
|---|---|---|---|---|---|---|---|---|---|---|
| SKS28.068.02.1 | 68 | 95 | 28 | 40 | 55 | 150 | 130 | 266 | 19,29 EUR |
Mehr zum gewünschten Artikel:
Anschlusselemente
Lieferprogramm:
| Art.Nr. | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
|||
| SK280.068.12.1.E.A | 104 | 92 | 68 | 35 | 46 | 21 | 18 | Komplettsatz ohne Kämme | 41,24 EUR | |
| SK280.068.12ZB.1.E.A | 104 | 92 | 68 | 35 | 46 | 21 | 18 | Komplettsatz inkl. Kämme | 45,36 EUR |
Mehr zum gewünschten Artikel:
Innenaufteilung
Lieferprogramm:
| Art.Nr. | ||||||||||
| SK28.1.01 | Trennsteg, geschlitzt, unmontiert | 0,61 EUR | ||||||||
| SK28.1.1.01 | Trennsteg, geschlitzt, montiert | 0,66 EUR |
Mehr zum gewünschten Artikel:
| Art.Nr. | ||||||||||
| 110.63.1 | Einsteckboden, durchgängig, unmontiert | 0,21 EUR | ||||||||
| 111.63.1 | Einsteckboden, durchgängig, montiert | 0,28 EUR |
Mehr zum gewünschten Artikel:
e-skin soft SKS40
Lieferprogramm:
| Art.Nr. | Innenbreite Bi [mm] |
Außenbreite Ba [mm] |
Innenhöhe hi [mm] |
Außenhöhe ha [mm] |
Biegeradius R [mm] |
H | D | K | ||
|---|---|---|---|---|---|---|---|---|---|---|
| SKS40.085.02.1 | 85 | 118 | 38 | 57 | 100 | 350 | 300 | 693 | 27,72 EUR |
Mehr zum gewünschten Artikel:
Anschlusselemente
Lieferprogramm:
| Art.Nr. | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
|||
| SK400.085.12.1.E.A | 125 | 113 | 68 | 35 | 66 | 41 | 18 | e-skin® KMA ohne Kämme | 45,00 EUR | |
| SK400.085.12ZB.1.E.A | 125 | 113 | 68 | 35 | 66 | 41 | 18 | e-skin® KMA inkl. Kämme | 49,88 EUR |
Mehr zum gewünschten Artikel:
Innenaufteilung
Lieferprogramm:
| Art.Nr. | ||||||||||
| SK40.1.01 | Trennsteg, geschlitzt, unmontiert | 0,68 EUR | ||||||||
| SK40.1.1.01 | Trennsteg, geschlitzt, montiert | 0,75 EUR |
Mehr zum gewünschten Artikel:
| Art.Nr. | ||||||||||
| 110.80.1 | Einsteckboden, durchgängig, unmontiert | 0,24 EUR | ||||||||
| 111.80.1 | Einsteckboden, durchgängig, montiert | 0,31 EUR |
Mehr zum gewünschten Artikel:
Innenaufteilungskonfigurator für die e-skin
Mit dem Innenaufteilungskonfigurator für die Wellrohre e-skin können Sie in Sekundenschnelle Befüllungsvarianten erstellen und komplette e-skin Wellrohre mit Innenaufteilung und Anschlußelementen konfigurieren.
- Einfache Handhabung
- Vermeidung von Befüllungsfehlern durch integriertes Regelwerk
- Automatische Erstellung einer Stückliste und Zeichnung mit Bemaßung
- Einfache Anfrage und Bestellung des kompletten Wellrohres mit chainflex Leitungen und Innenaufteilung in der gewünschten Konfiguration
Kostenloses Muster anfordern!
Sie interessieren sich für unsere e-skin soft, möchten diese aber für eine endgültige Entscheidung gerne in den Händen halten, um einen bestmöglichen Eindruck zu erhalten?
Technische Details
1 Anschlusselemente: stabil, mit integrierter Zugentlastung
2 Geringer Bauraum: kleine Biegeradien
3 Freitragende Anwendung durch Anschläge an der e-skin Oberschale
4 Reinraum ISO Class 1: Nahezu kein Verschleiß und Abrieb
5 Leitungsschonend: Definierter minimaler Beigeradius
6 Montagefreundlich: Öffnen von Ober- und Unterschale zur einfachen Befüllung

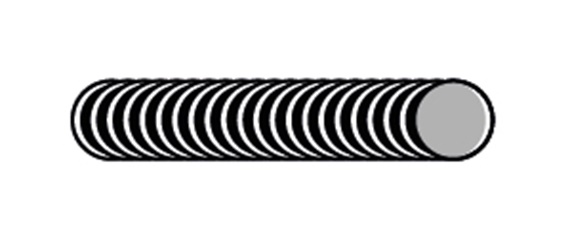

Handelsüblicher Wellschlauch
igus e-skin

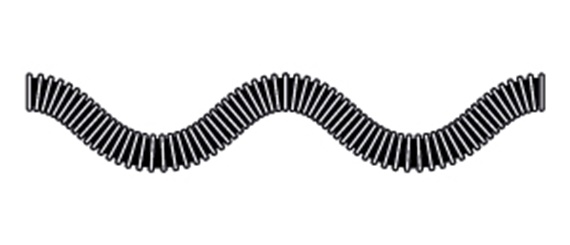

Wellschläuche besitzen durchgehend den gleichen Biegeradius
e-skin besteht aus zwei Schalen (Ober-/Unterseite). Bewegung kann durch konfigurieren der Schalen definiert werden
Wellschläuche besitzen keine/kaum Eigensteifigkeit.
e-skin ist für kurze freitragende Längen bei geringen Bauraum (2) geeignet und hat einen definierten Biegeradius (5)
Keine/kaum Stabilität bei seitlicher Krafteinwirkung
Seitenstabilität dank ovaler (6) Geometrie der e-skin
Wellschläuche können nicht freitragend eingesetzt werden
e-skin stützt sich selbst und kann für kleine, freitragende Längen genutzt werden
Wellschläuche für dynamische Anwendungen können nicht geöffnet werden
e-skin kann im Außenradius geöffnet werden, schnell befüllt
Der Innenraum von Wellenschläuchen kann nicht aufgeteilt werden
e-skin kann mit einer Innenaufteilung bestückt werden
Im igus Testlabor für den realen Einsatz geprüft
Dauerversuch
Die e-skin entwickelt für Reinraumanwendungen ist unter praxisnahen Bedingungen mit 6,4 Millionen Doppelhüben bei 3 m/s im Labor getestet worden.
Biegeversuch
Bei dem Standard-Biegeversuche, zeigt sich wie flexibel die e-skin soft ist. Sie verbiegt sich nur, auch bei Lasten, bei denen andere Energieketten bereits brechen würden.
Schallmessung
Dieser Versuch zeigt wie leiser Wellrohre e-skin und Reinraum-Flachkabel e-skin flat sind. Im Vergleich zu Flachbandkabeln von Mitbewerbern weist die e-skin flat nur eine Lautstärke von 29 dB(A) auf.
Passende Leitungen für Reinraumanwendungen
- 918 Typen mit Reinraum Klassifizierung IPA Class 1
- 166 Typen mit Reinraum Klassifizierung IPA Class 2
- Mit hochabriebfesten Mantelwerkstoffen
- Getestet und geprüft mit 36 Monaten Garantie
