Konfigurator für drylin® N - Miniaturgleitführung NW-02-17

Bestellung eines kompletten Systems

Konfiguration in wenigen Schritten:

1. Auswahl der Anzahl Schlitten
2. Auswahl der Art des Schlittens
3. Eingabe der Schienenlänge in mm
4. Auswahl der Schlitten-Optionen
5. Auswahl der Schienen-Optionen

Hinweis:

Detailinformationen finden Sie unten in den Zeichnungen sowie auf den u.g. Seiten. Genauere Angaben zu den Loslagervarianten erhalten Sie innerhalb der Konstruktionsregeln.

1

kein Loslager

2

Loslager in z-Richtung

3

Loslager in y-Richtung

4

Loslager in yz-Richtung

Loslager Anwendung
Schritt 1Konfiguration: drylin® NK – komplettes System

Geben Sie die gewünschte Anzahl der Schlitten an.


Anzahl Schlitten:

1
2
3
4

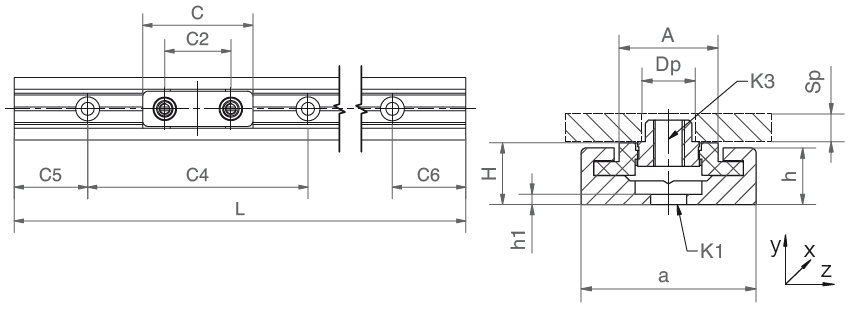

drylin N Schiene + Schlitten Zeichnung
Technische Zeichnung drylin NW

Abmessungen und technische Daten


Führungsschiene


Art.-Nr.L
max.
aC4C5
min.
C6
max.
hh1K1ly
[mm²]
lz
[mm²]
Gewicht
[g/m]
NS-01-17(-AR)2.00017602049,55,50,9Ø3,51.700120150

Führungswagen

Art.-Nr.H
±0,35
ACC2K3SpDpGewicht [g]
NW-02-17(-P)69,62014M32,55,01,7
NW-22-17-3069,63018M32,55,02,4
NW-22-17-4069,64028M32,55,02,6
