drylin® Linearmodul SLW Protect
Der drylin® SLW-Protect nutzt das widerstandsfähige drylin® W-Profil als perfekten Schutzmechnismus. Gewindemutter- und spindel liegen unter W-Linearführung.
drylin® W-Profilschiene als Schutzmechanismus
Verfügbar mit Steigung 10x2, 10x12,10x50
Flache Bauform
3 Schlittenlängen
Lieferprogramm:
|
Art.-Nr.: |
Technische Daten
| Bestellnummer | max. Hublänge | Gewicht | zusätzl. (pro 100 mm) |
max. stat. Tragfähigkeit | Traversenmaterial | |||
|---|---|---|---|---|---|---|---|---|
| [kg] | [g] | axial [N] | radial [N] | |||||
 SLW-PT-1040 |
750 | 0,75 | 0,02 | 700 | 2000 | Aluminium | 226,11 EUR |  |
| SLW-BB-PT-1040 |
750 | 0,9 | 0,02 | 500 | 2000 | Aluminium | 252,99 EUR | |
| Mehr zum gewünschten Artikel: | ||||||||
3D CAD
Musterbestellung
Auslegung & Berechnung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||||||||

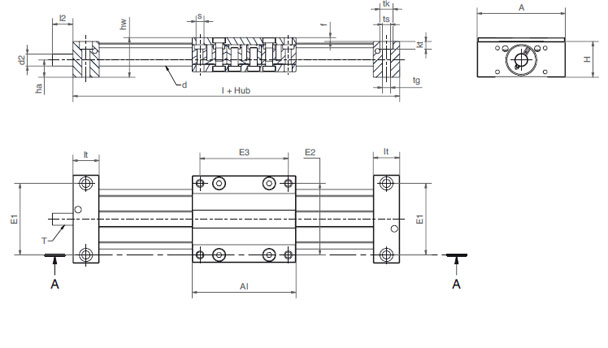

Abmessungen [mm]
| Bestellnummer | A | Al | H | E1 | E2 | E3 | l | hw | f | lt | tk | ts |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -0,3 | -0,3 | ±0,15 | ±0,15 | ±0,15 | ±0,1 | |||||||
| SLW-PT-1040 |
74 | 87 | 29 | 60 | 60 | 74 | 131 | 33,25 | 3,25 | 22 | 11 | 6,8 |
| SLW-BB-PT-1040 |
74 | 87 | 29 | 60 | 60 | 74 | 147 | 33,25 | 3,25 | 30 | 11 | 6,8 |
| Mehr zum gewünschten Artikel: | ||||||||||||
|
3D CAD
Musterbestellung
Auslegung & Berechnung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||||||||||||
Linearmodul mit Motor - Abmessungen [mm]
| Bestellnummer | tg | kt | d | T | l2 | d2 | d2** | ha |
|---|---|---|---|---|---|---|---|---|
| Standard | wahlweise | |||||||
| SLW-PT-1040 |
M8 | 6,4 | 10 | TR10x2 | 17 | TR10x2* | 6h9 | 14,5 |
| SLW-BB-PT-1040 |
M8 | 6,4 | 10 | TR10x2 | 17 | TR10x2* | 6h9 | 14,5 |
| Mehr zum gewünschten Artikel: | ||||||||
|
3D CAD
Musterbestellung
Auslegung & Berechnung
PDF
Preisanfrage
Staffelpreise
myCatalog
|
||||||||
