Leichte Auslegerachsen

Die drylin Auslegerachsen sind für viele Positionier- und Verstellaufgaben geeignet und zeichnen sich durch eine hohe Sicherheit im Betrieb und durch geringes Gewicht aus. Anwendungen in vertikaler Ebene eignen sich hierfür besonders gut. Erfolgt der Antrieb über eine Zahnstange, wird die Masse verringert, die bewegt wird. In puntco Energieeinsparung ist die Kraftübertragung auf eine Zahnstange im Vergleich zu einer Riemenumlenkung bis zu 30 % günstiger. Darüber hinaus besteht die Möglichkeit Greifer anzubinden, Teile aufzugreifen und zu verfahren.

Vorteile im Überblick:

Hohe, konstante Steifigkeit der Achse unabhängig von der Länge des Hubs
Hohe Präzision
Große Geschwindigkeiten möglich
Einbaulage beliebig steuerbar
Lange Verfahrwege realisierbar

Linearachsen mit Zahnstangenantrieb

Erweiterbares endless gear Linearmoul EGW

Lösung für sehr lange Verfahrwege
Zahnstangenelemente modular (endlos) erweiterbar
Für Anwendungen > 2.000 mm
Getrennter Betrieb von mehreren Linearschlitten zeitgleich möglich

Weitere Informationen

Leichte Achse für Pick & Place drylin GRQ

Verzahntes, hartbeschichtetes und korrosionsfreies Vierkant-Hohlprofil
Lasten bis zu 500 g, Geschwindigkeit bis zu 0,7 m/s möglich
Antrieb: NEMA11-Schrittmotor mit Zahnrad
Leicht, schnell, klein und schmierfrei

Greiferachse drylin GRQ kaufen

Auslegerachse mit Zahnstange drylin® GRW

Dynamische z-Achse drylin GRW

Direkte Kraftübertragung über Zahnstange
Kompakter Aufbau
Handling von Lasten bis zu 10 N
Werkstoffkombination: Profil aus Aluminium / Zahnstange aus Kunststoff
Zubehör lieferbar
Mit Motor lieferbar

Z-Achse drylin GRW kaufen

Auslegerachse mit Zahnstange drylin® GRR

Leichtbau-z-Achse drylin GRR

Leichte Z-Achse (1,45 kg) für Hübe bis zu 500 mm
Besteht aus Aluminium und Kunststoff
Optimal für Portalanwendungen
Geringe dynamische Masse (0,9 kg) ermöglicht schnelles Verfahren
Auch als größere Version mit Hublänge bis 1000 mm und Lastaufnahme bis 100 N verfügbar

Z-Achse drylin GRR kaufen

Für Mehrachsportale

Für Prüf- und Messstationen

Für Pick & Place-Anwendungen

Linearantrieb mit Zahnstange: Vor- und Nachteile

Wann nehme ich es?

Pick & Place-Anwendungen mit hoher Dynamik
Bei kompaktem Aufbau der Anwendung
Als z-Achse in Mehrachsportalen

Wann nehme ich es nicht?

Hohe Lasten
Selbsthemmung
Schmutzige Anwendungsfelder

Aufbau einer igus Zahnstangenachse (z-Achse)

Zahnstangenachse von igus im Querschnitt

1.
Direkte Kraftübertragung über Zahnstange

2.
Verwindungssteif durch Aluminiumhohlwellen drylin AWMR

3.
Schmiermittel- und wartungsfrei durch Lineargleitfolien drylin R

4.
Geringe dynamische Masse (0,9 kg) ermöglicht schnelles Verfahren

Auslegerachse mit Zahnriemenantrieb

Die drylin Auslegerachse ZAW-1040 verfügt über eine fest montierte Antriebseinheit. Sie ist schmiermittelfrei, leichtgewichtig und für hohe Beschleunigungen geeignet.

Auslegerachse ZAW-1040

Automatisierung mit Schrittmotoren, Gleichstrommotoren und EC/BLDC-Motoren

Für Linearachsen und Handlingsysteme im Allgemeinen bietet igus ein breites Spektrum an Elektromotoren an. Hybrid-Schrittmotoren oder Gleichstrommotoren werden in Spindel-, Zahnriemen- und Zahnstangenantrieben eingesetzt. Die Elektromotoren vervollständigen das Angebot von igus in der Automatisierung. Ganze Handhabungssysteme sind so in Kombination mit Auslegerachsen und Linearachsen mit Zahnstangenantrieb im Allgemeinen konfigurierbar.

Mehr über Elektromotoren erfahren

Anwendungsbeispiele unserer Kunden

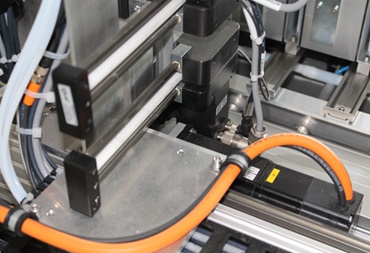

drylin GRW-Zahnstangenachsen in einer Probenvorbereitung

Automatisierte Probenvorbereitung

Dieser Automat soll im Bereich der Spurenanalytik Proben vorbereiten. Ziel sollte es sein, vergleichbare Glasgeräte und Chemiekalien wie in ähnlichen manuellen Automaten einzusetzen. Zuschlag erhielt igus, da alle eingesetzten Komponenten wie beispielsweise die GRW-Zahnstangenachse durch absolute Chemiekalien- und Schmutzbeständigkeit überzeugen konnten.

drylin GRW-Zahnstangenachsen sorgen für die nötige Genauigkeit

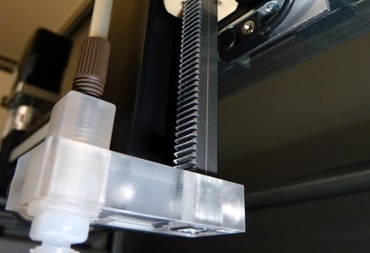

drylin GRQ-Zahnstangenachsen in einer Abfüllanlage

Optimale Nutzung des Bauraums in einer Abfüllanlage

In einer auf den Kunden zugeschnittenen Automatisierungslösung für komplexes Handling von Flüssigkeiten der Firma M2-Automation wird ein wartungsfreies Portal von igus eingesetzt. Neben der Robustheit zeichnet sich das Portal durch seine Wirtschaftlichkeit aus. drylin GRQ-Zahnstangen kommen als Dosierachsen in Form einer z-Achse neben einer variabel klemmbaren Initiatorhaltung und selbsteinstellenden Gleitlagern zum Einsatz und sorgen für höchste Präzisionsarbeit im Betriebsablauf.

drylin GRQ-Zahnstangenachsen glänzen als Dosierachsen
